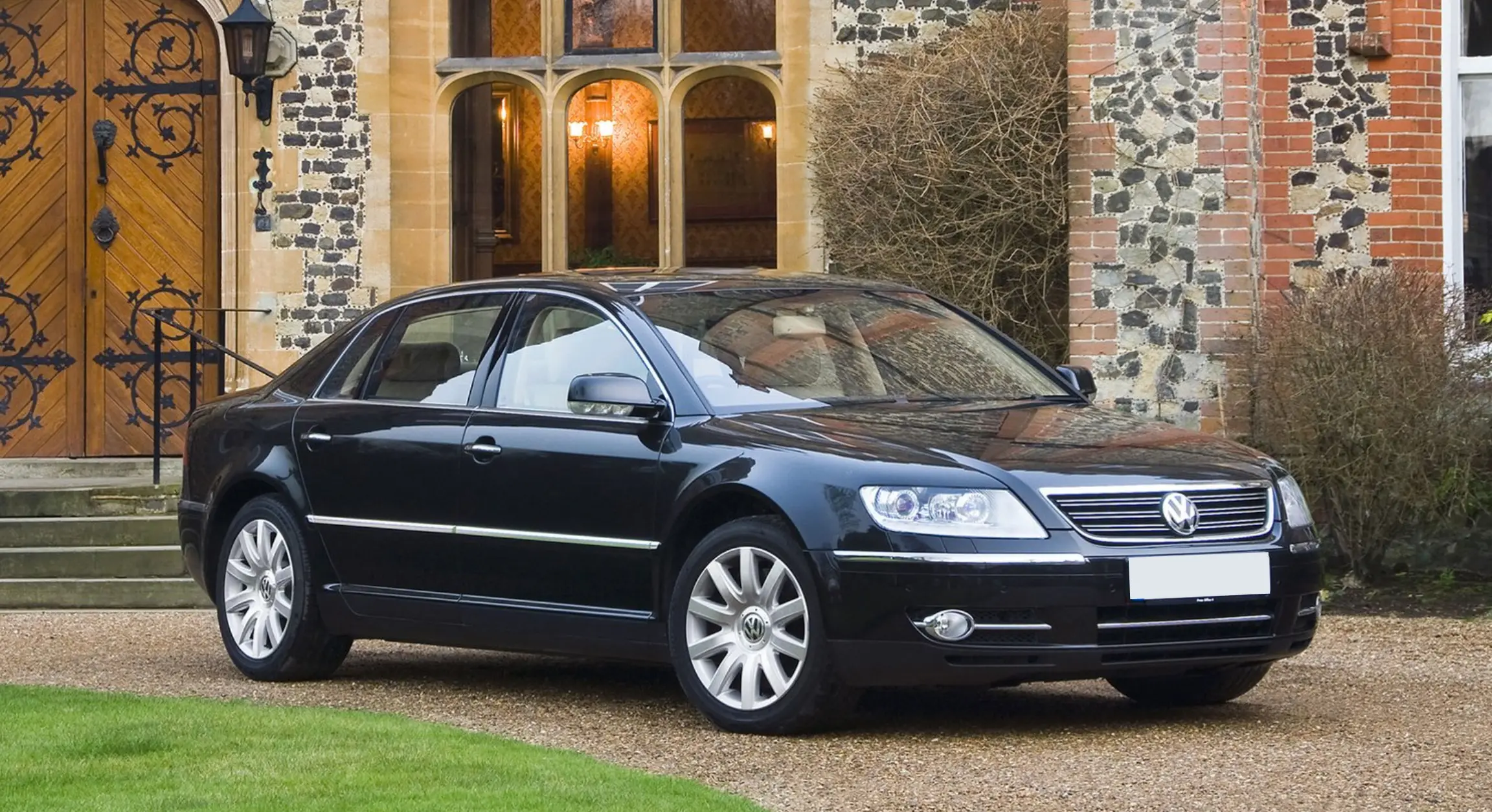

Volkswagen Phaeton – автомобіль представницького класу, виробництво якого тривало з 2002 по 2016 рік, включаючи значний рестайлінг у 2010 році. У цьому матеріалі ми надамо повний опис запобіжників та реле Фольксваген Фаетон, а також місця розташування блоків. Детально розглянемо призначення елементів і окремо виділимо запобіжники, що відповідають за прикурювач.
Версії після рестайлінгу (з 2010 року) могли отримати змінені блоки керування та, відповідно, нові або переміщені запобіжники, пов’язані з оновленими системами безпеки та мультимедіа. Тому завжди враховуйте рік випуску при роботі зі схемами.
Phaeton має високоінтегровану та складну електросистему, часто з використанням двох акумуляторів (стартерний і мережевий) і багатьох блоків запобіжників, розташованих не лише під капотом і в салоні, але й у багажнику чи під сидіннями. Діагностика електроніки тут вимагає особливої уваги до мультиплексних шин.
Загальне розташування блоків
Усі компоненти електроустаткування знаходяться у різних місцях автомобіля. Нижче наведені малюнки дають уявлення про місця їх встановлення.
Блок основних запобіжників
Блок основних запобіжників знаходиться у лівій частині багажника. Запобіжники, що входять до цього блоку, захищають основні ланцюги електрообладнання автомобіля. До цього блоку підключаються кабелі від мережевої батареї, від блоку управління обігрівачем вітрового скла (з перетворювачем напруги постійного струму), від переднього та заднього блоків електронних приладів та від генератора, а також провід для вимірювання напруги в бортовій мережі. Складається із плавких вставок високої потужності.
Задній блок реле
Розташований у лівій частині багажника, за обшивкою.
Він може містити такі реле:
- реле перемикання стартерної батареї (100)
- реле перемикання мережної батареї (432)
- реле паливного насоса 1 (404)
- реле паливного насоса 2 (404)
- реле в ланцюзі клеми 50 (433)
- реле 1 обігрівача заднього скла (100)
- реле 2 обігрівачі заднього скла (104)
- реле пневматичної підвіски (214)
- реле приводу кришки паливного бака (404)
Актуальна схема з описом запобіжників має бути поруч із блоком. У разі її відсутності звернутися до найближчого дилера.
Блок реле в повітроприймальному відсіку
Розташований у передній частині повітроприймального відсіку.
Опис елементів:
- конденсатор для згладжування коливань напруги в бортовій мережі
- головні реле 1 та 2 (53 та 100)
- реле в ланцюзі клеми 75 (100)
- реле в ланцюзі клеми 15 (433)
- реле 1 та 2 насоса вторинного повітря (100)
- реле в ланцюзі живлення системи Motronic (167)
Блок термо-біметалічних запобіжників
Він знаходиться у лівій частині простору для ніг.
Позначення запобіжників:
- лівих склопідйомників 30 А
- правих склопідйомників 30 А
- блоку керування сидінням водія 30 А
- блоку керування сидінням переднього пасажира 30 А
- блоку керування задніми сидіннями 30 А
- заднім лівим обігрівачем на позисторах PTC 30 А
- заднім правим обігрівачем на позисторах PTC 30 А
Блок реле у правій частині простору для ніг
Цей блок розташований у просторі для ніг переднього пасажира.
Тут можуть бути такі елементи реле:
- реле електронасоса системи охолодження (404)
- реле вакуумного насоса (404)
- реле обігрівача панелі склоочисника (404)
- реле обігрівачів сидінь (404)
- реле приводу люка у даху (79)
- реле в ланцюзі клеми 15SV (100)
- реле очисників фар (53)
- реле блока живлення системи Servotronic (631)
- реле контрольної лампи подушок безпеки (464)
Основний блок запобіжників
Він розташований у салоні, під панеллю приладів ліворуч.
За прикурювачі відповідають запобіжники номер 84, 85, 86 на 15А.
Якщо у вас залишилися питання щодо позначення запобіжників та реле Volkswagen Phaeton, рекомендуємо завантажити спеціалізований посібник.
