Культовий автомобіль Volkswagen T4 (1990–2003) пропонувався з різноманітними конфігураціями (бензин/дизель, довга/коротка база). Його платформа стала основою для комфортних Caravelle, California та Multivan.
Цей посібник присвячений електросхемі Фольксваген Т4. Надамо точні схеми, фотографії та розташування всіх ЕБУ. Особливу увагу приділено блоку запобіжників і реле: роз’яснимо призначення кожного елемента та вкажемо, де саме знаходиться запобіжник прикурювача.
Актуальне призначення запобіжників може відрізнятися від представленого і залежить від року випуску та рівня електро - оснащеності Т4.

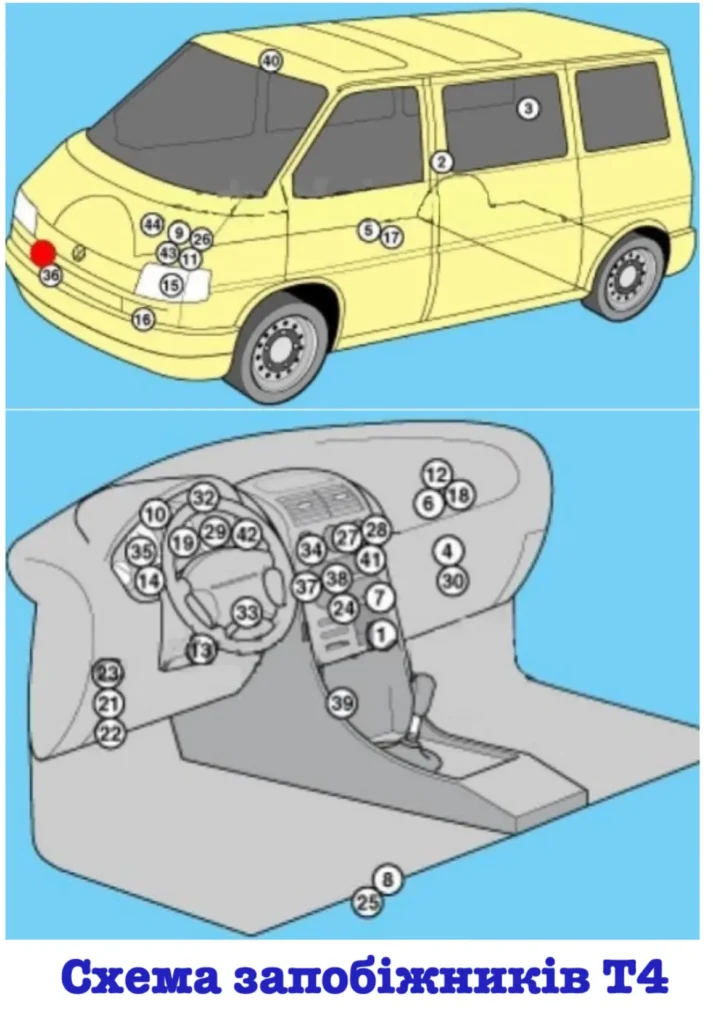

Розташування
| № | Опис |
|---|---|
| 1 | Блок керування кондиціонером 1 – з автоматичним керуванням температурою – у панелі керування обігрівачем, передній |
| 2 | Блок керування кондиціонером 2 – з автоматичним керуванням температурою – у панелі керування обігрівачем, задній – центральна стійка |
| 3 | Блок керування вентилятором випарника (кондиціонер) – із заднім кондиціонером – за правою задньою оздоблювальною панеллю |
| 4 | Блок керування електродвигуном вентилятора кондиціонера /опалювача 1 – з автоматичним керуванням температурою – передній – блок вентилятора |
| 5 | Блок керування електродвигуном вентилятора вентилятора кондиціонера /опалювача 2- з автоматичним керуванням температурою – задній -днище кузова, в центрі |
| 6 | Підсилювач сигналу антени – за панеллю приладів, з боку пасажира |
| 7 | Резистор генератора – біля додаткових реле – CV/AUF, з генератором 150A/ АКПП/автоматичним керуванням температурою – за центральною частиною приладової панелі |
| 8 | Додаткова акумуляторна батарея – під сидінням водія |
| 9 | Акумуляторна батарея |
| 10 | Блок керування сигналом центрального замка – за приладовою панеллю |
| 11 | Блок керування системи підтримки швидкості (з електродвигуном приводу дросельної заслінки) – функції керування системою підтримки швидкості виконує електронний блок керування двигуном |
| 12 | Електронний блок керування системою підтримання швидкості (без електродвигуна приводу дросельної заслінки) – за приладовою панеллю, з боку пасажира |
| 13 | Діагностичний роз’єм (DLC) – приладова панель, з боку водія |
| 14 | Блок діагностики – 05/99 (крім ААС/ABL /AET/AES /AJA) – у комбінації приладів |
| 15 | Реле електродвигуна вентилятора системи охолодження – за лівою фарою |
| 16 | Резистор 1/2 електродвигуна вентилятора системи охолодження – за лівою фарою |
| 17 | Блок керування нагрівачем охолоджувальної рідини (з додатковим нагрівачем охолоджувальної рідини – D3W/ B4W/D4W) – в обігрівачі – днище кузова, у центрі |
| 18 | Блок керування нагрівачем охолоджувальної рідини (з додатковим нагрівачем охолоджувальної рідини – B7W/D7W) – за приладовою панеллю, з боку пасажира |
| 19 | Зумер попередження про аварійний тиск моторної оливи – у блоці керування комбінацією приладів |
| 21 | Блок запобіжників /реле, приладова панель 1 |
| 22 | Блок запобіжників /реле 2, приладова панель – під блоком запобіжників /реле 1 приладової панелі |
| 23 | Блок запобіжників /реле, приладова панель 3 – над блоком запобіжників /реле приладової панелі 1 |
| 24 | Блок запобіжників /реле, приладова панель 4 – за приладовою панеллю, у центрі |
| 25 | Блок запобіжників /реле, сидіння водія – під сидінням |
| 26 | Блок запобіжників /реле, моторний відсік – на акумуляторній батареї |
| 27 | Додатковий запобіжник (5A/7,5A/10A) – у задній частині блоку аудіосистеми |
| 28 | Додатковий запобіжник (10A) – у задній частині блока керування навігаційною системою |
| 29 | Зумер попередження про не вимкнені фари – у блоці керування комбінацією приладів |
| 30 | Резистор електродвигуна вентилятора вентилятора обігрівача- ручне керуванням температурою- блок вентилятора, передній |
| 31 | Звуковий сигнал 1/2 – за переднім бампером |
| 32 | Блок управління іммобілайзером – за комбінацією приладів |
| 33 | Кільцева антена іммобілайзера – біля замка запалювання |
| 34 | Реле показчиків повороту, реле аварійної сигналізації – у вимикачі аварійної сигналізації |
| 35 | Блок керування комбінацією приладів /цифровий багатофункціональний дисплей – у комбінації приладів |
| 36 | Датчик температури зовнішнього повітря – за переднім бампером |
| 37 | Блок керування підігрівом сидіння водія – у вимикачі підігріву сидіння |
| 38 | Блок керування підігрівом сидіння пасажира – у вимикачі підігріву сидіння |
| 39 | Блок управління системи SRS – під панеллю приладів, у центрі |
| 40 | Блок керування електроприводом люка |
| 41 | Блок керування телематикою – у дисплеї навігаційної системи |
| 42 | Блок управління інтерфейсом телефону – за комбінацією приладів |
| 43 | Електронний блок керування КПП – біля блока керування двигуном |
| 44 | Датчик швидкості автомобіля – КПП |
Пасажирський салон

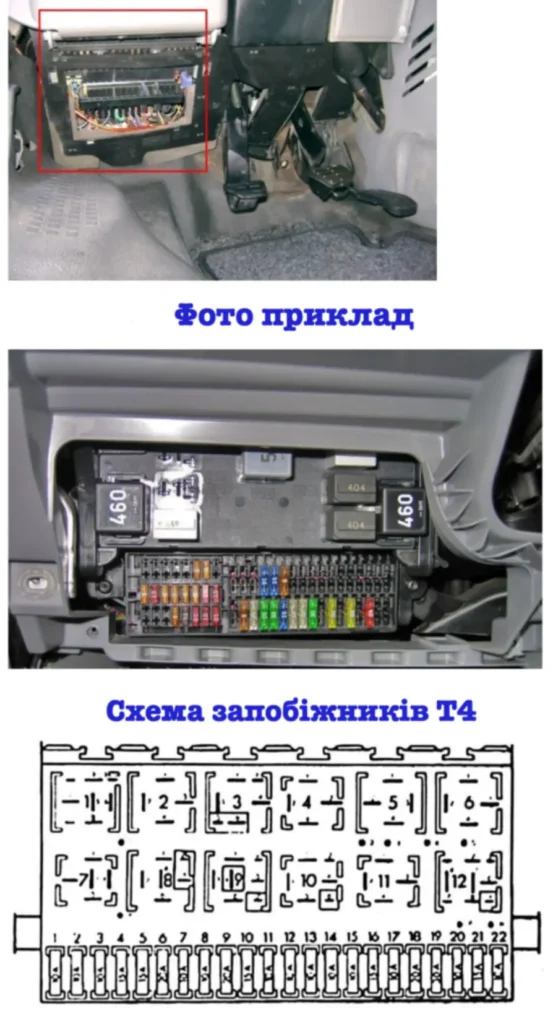

Основний блок запобіжників і реле розташований під приладовою панеллю з боку водія.
Головна коробка
| № | Призначення реле |
|---|---|
| 1 | (105) Реле двигуна вентилятора обігрівача – заднє (вентиляція) |
| 2 | (174) Реле склоочисника/омивача заднього скла |
| 3 | (30/109) Реле керування двигуном |
| 4 | (18) Реле 1 допоміжних ланцюгів запалювання |
| 5 | Резерв |
| 6 | (22/21) Реле аварійної вентиляції (з повторювачами покажчиків повороту на даху) |
| 7 | (95) Реле насоса омивача фар |
| 8 | (99) Реле переривчастої роботи склоочисника |
| 9 | (36) Зумер попередження про фари |
| 10 | (53) Реле протитуманних фар |
| 11 | (53) Реле звукового сигналу |
| 12 | (167) Реле паливного насоса |
Запобіжники Т4
| № | Номінал | Призначення |
|---|---|---|
| 1 | 10А | Ліва фара – ближнє світло, регулювання дальності світла |
| 2 | 10А | Права фара – ближнє світло, регулювання дальності світла |
| 3 | 10А | Лампи номерного знака |
| 4 | 15A | Омивач склоочисника заднього скла, реле 2 допоміжного кола запалювання, додаткове обладнання |
| 5 | 15A/20A | Омивач вітрового скла, підігрівачі форсунок омивача лобового скла (05/01) |
| 6 | 30A | Система кондиціонування, двигун вентилятора обігрівача |
| 7 | 10A | Передні праві бічні ліхтарі/задні праві бічні ліхтарі |
| 8 | 10А | Лампи передній лівий / задній лівий |
| 9 | 20А | Обігрів заднього скла, обігрів зовнішнього дзеркала |
| 10 | 15А | Протитуманки, протитуманки |
| 11 | 10А | Ліва фара-дальнє світло |
| 12 | 10A | Права фара-дальнє світло |
| 13 | 10А | Звуковий сигнал |
| 14 | 10А | Система ABS (з ESP), система управління АКПП, додаткове обладнання, центральний замок, система круїз-контроль, електросклопідйомники, електропривод дзеркал заднього виду на дверях, ліхтар(и) заднього ходу |
| 15 | 10A | Система управління двигуном, підігрівач вентиляції картера, система круїз-контролю, датчик швидкості автомобіля |
| 16 | 15А | Покажчик ABS, лампа підсвічування бардачка, поворотники, іммобілайзер, комбінація приладів |
| 17 | 10А | Додатковий обігрівач |
| 18 | 20A | Система управління двигуном, паливний насос |
| 19 | 10A | Блок керування двигуном вентилятора охолодження, двигун насоса охолоджуючої рідини |
| 20 | 10А | Стоп-сигнали |
| 21 | 15А | Аудіосистема, роз’єм діагностики (DLC), лампи салону, навігаційна система |
| 22 | 10А | Запобіжник прикурювача, радіо |
Запобіжник номер 22, 10А, відповідає за прикурювач.

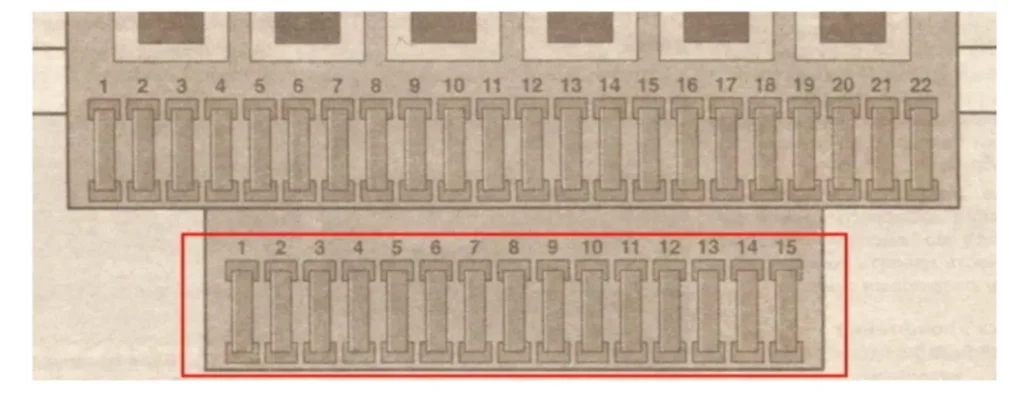

Додатковий блок запобіжників т4
Він розташований під основним блоком.
| № | A | Позначення |
|---|---|---|
| 1 | 15A | Роз’єм живлення додаткового обладнання |
| 2 | 15A | Роз’єм електрообладнання причепа |
| 3 | 10A | Розпізнавальний плафон на даху |
| 4 | 20A | Додатковий обігрівач (AC V/AH Y/A/A J T/AU F) |
| 5 | 10A | Антиблокувальна система гальм (ABS) |
| 6 | 3A | Телефон |
| 7 | 15A | Таксі |
| 8 | 10A | Вентилятор на даху |
| 9 | 15A | Аудіосистема, комбінація приладів |
| 10 | 15A | Центральний замок |
| 11 | 15A | Підігрівач сидінь |
| 12 | 30A | Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла |
| 13 | 3A | Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30A | Система кондиціювання – ручне автоматичне керування температурою – ручне автоматичне керування температурою |
| 15 | 20A | Додатковий обігрівач |
Додатковий блок реле 1
Розташований у верхній частині основного блоку.
| № | Опис |
|---|---|
| 1 | (53) Реле насоса охолоджувальної рідини |
| 2 | (125) Реле системи керування частотою обертання холостого ходу (AM) |
| 3 | (137) Блок керування свічками розжарювання (ABL) |
| 4 | (53) Реле 2 допоміжних ланцюгів запалювання (деякі моделі) |
| 5 | (53) Реле 2 допоміжних ланцюгів запалювання (AES, з кондиціонером) |
| F1 | (30) Запобіжник ланцюга склопідйомників |
| F2 | (15) Блок керування двигуном |
| F3 | (15) Виконавчий механізм |

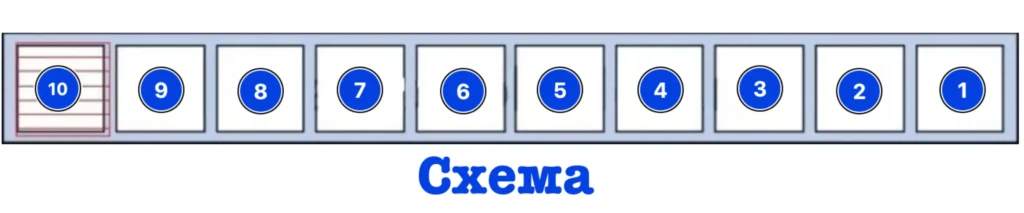

Додатковий блок реле 2
Він розташований за панеллю приладів по центру.
| № | Опис |
|---|---|
| 1 | (106) Реле додаткового обігрівача |
| 2 | Реле, що перемикає динамік динаміка аудіосистеми/телефону |
| 3 | (53) Реле електродвигуна вентилятора обігрівача – задній (тепле повітря) |
| 4 | (114) Реле електродвигуна вентилятора вентилятора обігрівача-автоматичне керування температурою |
| 5 | (152) Реле клапана охолоджувальної рідини радіатора обігрівача (задній обігрівач) |
| 6 | (38) Реле приводу перемикання перемикання забору повітря (кондиціонер/опалювач) |
| 7 | (53) Реле генератора (AES, з генератором 150A) |
| 8 | (53) Реле генератора (ACV/AUF, з генератором 150A/АКПП/автоматичним керуванням температурою) |
| 9 | (175) Реле вимикача заборони запуску/реле ліхтарів заднього ходу |
| 10 | (87) Блок керування підключенням маточини коліс |
Ще один блок може розташовуватися під сидінням водія. Там можуть розташовуватися наступні елементи: (214/426) Реле додаткової батареї, (403) Реле додаткового обігрівача, (30А) Додаткова система підігріву рідини, (5A) Розетки і т.д.

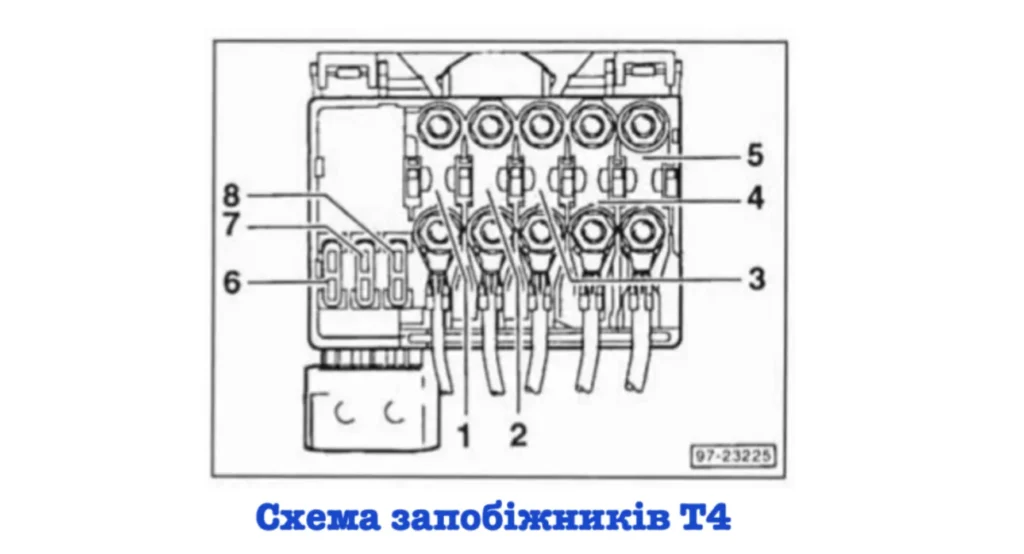

Моторний відсік
Цей блок розташований на кришці перед акумулятором.
| № | А | Позначення |
|---|---|---|
| 1 | 60А | Реле свічок розжарювання |
| 2 | 50А | Електродвигун вентилятора системи охолодження |
| 3 | 50А | Електродвигун вентилятора системи охолодження |
| 4 | 50А | Антиблокувальна система гальм (ABS) |
| 5 | 110А/150А/175А | генератор |
| 6 | 30А | Система підтримки курсової стійкості |
| 7 | 30А | Антиблокувальна система гальм (з ESP) |
| 8 | 5А | Система підтримки курсової стійкості |
Додатково можете ознайомитися з електричними схемами Volkswagen Transporter T4: завантажити.
