Компактний автомобіль Volkswagen Golf 3-го покоління (1991–2002 рр.) був представлений у широкому спектрі модифікацій – від хетчбека до кабріолета, з бензиновими та дизельними двигунами, та поставлявся по всьому світу. У цьому матеріалі представлено опис схеми, місце розташування та фотографічний приклад виконання блоку запобіжників і реле Фольксваген Гольф 3. Ми окремо акцентуємо увагу на запобіжнику, що відповідає за прикурювач.
У моделях Golf 3 (особливо ранніх років випуску) часто зустрічається проблема “холодних пайок” та окислення на зворотній стороні основного монтажного блоку запобіжників. Ця несправність може призводити до періодичних відмов таких ключових систем, як склоочисники, освітлення чи паливний насос, і вимагає діагностики безпосередньо плати, а не лише запобіжників.
Зверніть увагу: залежно від країни постачання, року випуску та комплектації автомобіля, можливі інші варіанти виконання основного блоку. Якщо це покоління не відповідає Вашій моделі, вивчіть інформацію для 2-го або 4-го покоління. Наприкінці матеріалу ви можете завантажити повні електросхеми.

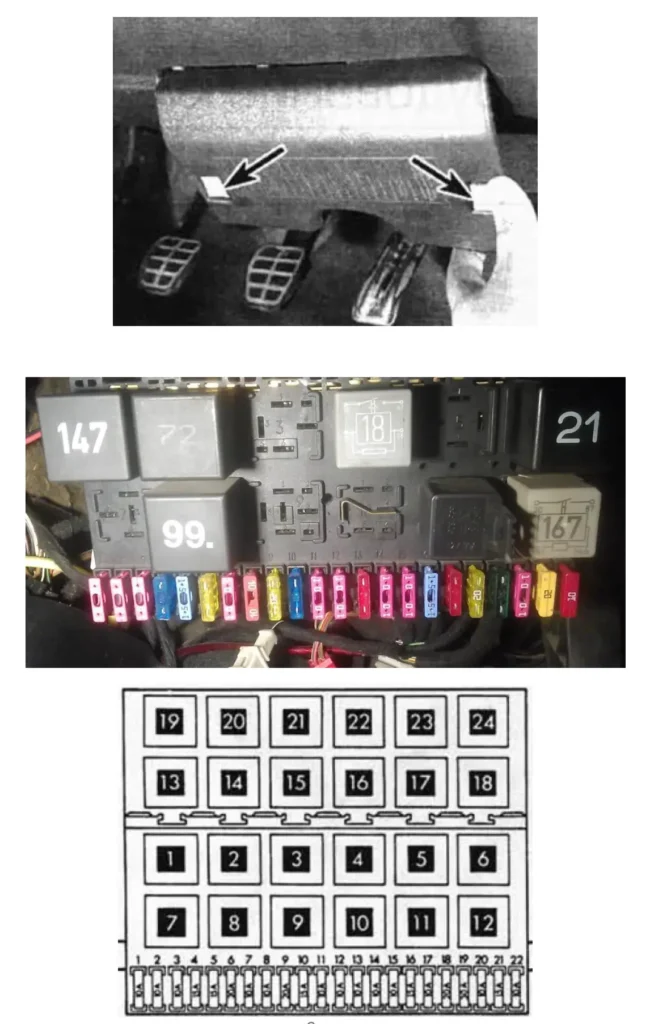

Блок у салоні
Він розташований у нижній частині приладової панелі з боку водія, за захисною кришкою. Для її зняття натисніть на кнопки – фіксатори.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Ліва фара – ближнє світло, електродвигуни коректора фар |
| 2 | 10 | Ближнє світло – права фара |
| 3 | 10 | Лампи підсвічування номерного знака |
| 4 | 15 | Очищувач та омивач скла задніх дверей |
| 5 | 15 | Очисники, омивачі, омивачі фар |
| 6 | 20 | Вентилятор обігрівача |
| 7 | 10 | Передні та задні габарити – праві |
| 8 | 10 | Передні та задні габарити – ліві |
| 9 | 20 | Обігрівач заднього скла |
| 10 | 15 | Протитуманні фари |
| 11 | 10 | Дальнє світло – ліва фара |
| 12 | 10 | Дальнє світло – права фара |
| 13 | 10 | Сигнал |
| 14 | 10 | Ліхтарі заднього ходу, підігрівачі форсунок омивача, центральний замок, електропривод дзеркала заднього виду на дверцятах, підігрівач сидінь, система підтримання швидкості, електропривод склопідйомників |
| 15 | 10 | Спідометр, підігрівач впускного колектора |
| 16 | 15 | Підсвічування панелі приладів, індикатор ABS, індикатор SRS, люк, система обігріву Thermotronic |
| 17 | 10 | Лампи аварійної сигналізації, покажчики повороту |
| 18 | 20 | Паливний насос, кисневий датчик, що підігрівається |
| 19 | 30 | Вентилятор радіатора, реле кондиціонера |
| 20 | 10 | Стоп-сигнали |
| 21 | 15 | Лампи освітлення салону, лампа освітлення багажника, центральний замок, люк |
| 22 | 10 | Радіо, запобіжник, магнітола |
| Призначення реле | ||
| 1 | Реле кондиціонера | |
| 2 | Реле очищувача/ омивача заднього скла | |
| 3 | Реле електронного блоку керування двигуном | |
| 4 | Реле основних ланцюгів запалювання | |
| 5 | — | |
| 6 | Реле – переривник покажчиків повороту | |
| 7 | Блок керування омивачами фар | |
| 8 | Реле переривчастого режиму роботи очищувача/ омивача лобового скла | |
| 9 | Реле індикатора не пристебнутих ременів безпеки 1995 р. | |
| 10 | Реле протитуманних фар | |
| 11 | Реле звукового сигналу | |
| 12 | Реле паливного насоса | |
| 13 | Реле підігрівача впускного колектора | |
| 14 | — | |
| 15 | Реле насоса ABS | |
| 16 | Реле ліхтарів заднього ходу (Ecomatic) | |
| 17 | Реле дальнього світла фар (Ecomatic) | |
| 18 | Реле ближнього світла фар (Ecomatic) | |
| 19 | Запобіжник 30А – кондиціонер, Climatronic 2,0/2,8 (1993) | |
| 20 | Реле вимикача заборони запуску | |
| 21 | Реле кисневого датчика | |
| 22 | Реле індикатора не пристебнутих ременів безпеки (1995) | |
| 23 | Реле вакуумного насоса (Ecomatic) | |
| 24 | Термозапобіжник (20А) – Електропривод склопідйомників | |
За прикурювач відповідає запобіжник номер 22 на 10А.
Запобіжники під капотом

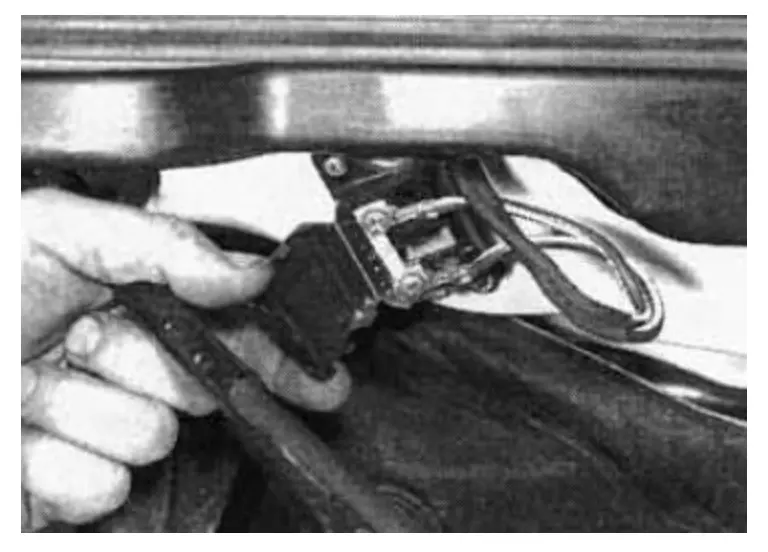

На автомобілях із дизельними двигунами електричний ланцюг живлення свічок розжарювання захищено запобіжником високої потужності, виконаним у вигляді плавкої вставки.
На деяких моделях, під час увімкнення вентилятора охолодження радіатора, так само може використовуватися плавка вставка.
Для отримання повного комплекту електричних схем автомобіля Volkswagen Golf 3, що необхідні для глибокої діагностики, рекомендуємо завантажити цей спеціалізований посібник
