Volkswagen Jetta 3 (1991–1998 роки випуску, внутрішньозаводський індекс Typ 1H) – це седан на платформі A3, який в Європі офіційно називався Volkswagen Vento, а на ринках Північної та Південної Америки, ПАР, Азії та пізніше в країнах СНД (включно з Україною) продавався саме як Jetta. Технічно Jetta 3 і Vento – абсолютно ідентичні автомобілі: однакові кузова, двигуни, електрична схема, розташування блоків запобіжників і реле. Тому всі схеми запобіжників і реле, описи та таблиці розшифровки для Vento повністю підходять до Фольксваген Джетта 3 і навпаки — при пошуку інформації чи запчастин можна використовувати обидві назви без жодних застережень.
Електрична система Jetta 3 / Vento побудована навколо інтегрованого Центрального Електричного Блоку (CE2), який консолідує більшість реле. Через велику кількість модифікацій та вік, слід бути особливо уважним при діагностиці релейних гнізд, оскільки окислення може призвести до відмови освітлення або паливної системи.
Актуальне призначення запобіжників може відрізнятися від представленого та залежить від країни поставки та рівня оснащеності Вашого автомобіля. На завершення статті доступні для завантаження повні електричні схеми автомобіля.

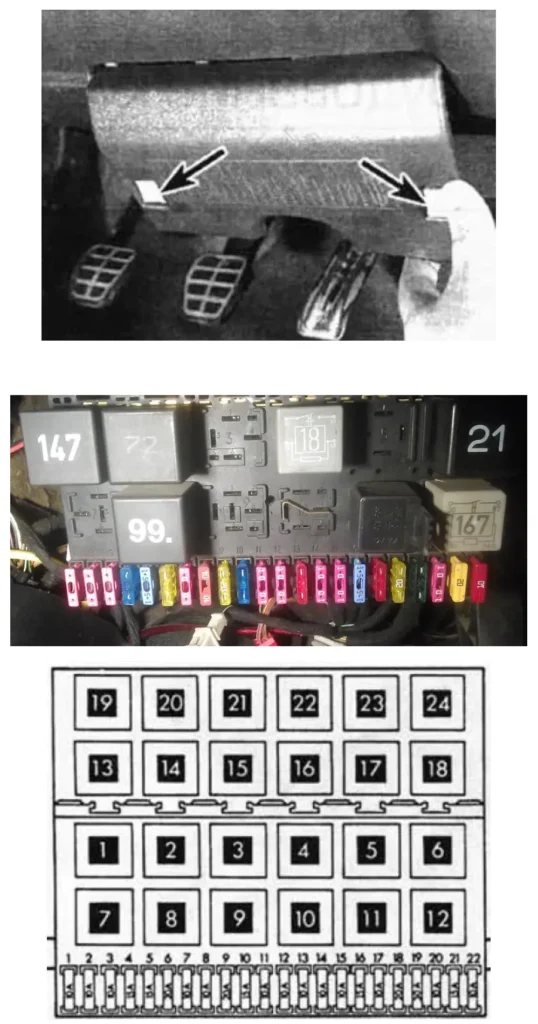

Блок у салоні
Він знаходиться у нижній частині панелі приладів з боку водія, за захисною кришкою. Для її зняття натисніть на кнопки – фіксатори.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Ліва фара — ближнє світло, електродвигуни коректора фар |
| 2 | 10 | Ближнє світло — права фара |
| 3 | 10 | Лампи підсвітки номерного знака |
| 4 | 15 | Очисник та мийка скла задніх дверей |
| 5 | 15 | Очисники, мийки, мийки фар |
| 6 | 20 | Вентилятор опалювача |
| 7 | 10 | Передні та задні габарити — праві |
| 8 | 10 | Передні та задні габарити — ліві |
| 9 | 20 | Обігрів заднього скла |
| 10 | 15 | Противтуманні фари |
| 11 | 10 | Дальнє світло — ліва фара |
| 12 | 10 | Дальнє світло — права фара |
| 13 | 10 | Звукові сигнали |
| 14 | 10 | Фонарі заднього ходу, підігрівачі форсунок мийки, центральний замок, електропривід дзеркала заднього виду на двері, підігрів сидінь, система підтримки швидкості, електропривід склопідйомників |
| 15 | 10 | Спидометр, підігрівач впускного колектора |
| 16 | 15 | Підсвітка комбінації приладів, індикатор ABS, індикатор SRS, люк, система опалювача Thermotronic |
| 17 | 10 | Лампи аварійної сигналізації, покажчики повороту |
| 18 | 20 | Паливний насос, підігріваний кисневий датчик |
| 19 | 30 | Вентилятор радіатора, реле кондиціонера |
| 20 | 10 | Стоп-сигнали |
| 21 | 15 | Лампи освітлення салону, лампа освітлення багажника, центральний замок, люк |
| 22 | 10 | Радіо, запобіжник прикурювача |
| Призначення реле | ||
| 1 | Реле кондиціонера | |
| 2 | Реле очисника/мийки заднього скла | |
| 3 | Реле електронного блоку управління двигуном | |
| 4 | Реле основних ланцюгів запалювання | |
| 5 | — | |
| 6 | Реле – переривач покажчиків повороту | |
| 7 | Блок управління мийками фар | |
| 8 | Реле переривчастого режиму роботи очисника/мийки лобового скла | |
| 9 | Реле індикатора непристебнутих ременів безпеки до 1995 р. | |
| 10 | Реле противтуманних фар | |
| 11 | Реле звукового сигналу | |
| 12 | Реле паливного насоса | |
| 13 | Реле підігрівача впускного колектора | |
| 14 | — | |
| 15 | Реле насоса АВS | |
| 16 | Реле фонарів заднього ходу (Ecomatic) | |
| 17 | Реле дальнього світла фар (Ecomatic) | |
| 18 | Реле ближнього світла фар (Ecomatic) | |
| 19 | Запобіжник 30А – кондиціонер, Climatronic 2,0/2,8 (1993) | |
| 20 | Реле вимикача заборони запуску | |
| 21 | Реле кисневого датчика | |
| 22 | Реле індикатора непристебнутих ременів безпеки (1995) | |
| 23 | Реле вакуумного насоса (Ecomatic) | |
| 24 | Термозапобіжник (20А) – Електропривід склопідйомників | |
За прикурювач відповідає запобіжник номер 22 на 10А.
Запобіжник прикурювача в Jetta 3 / Vento зазвичай розташований в основному блоці у салоні. При його заміні переконайтеся, що ви використовуєте запобіжник відповідного номіналу, оскільки неправильний номінал може призвести до пошкодження проводки через високу інтеграцію електричного блоку.
Запобіжники під капотом

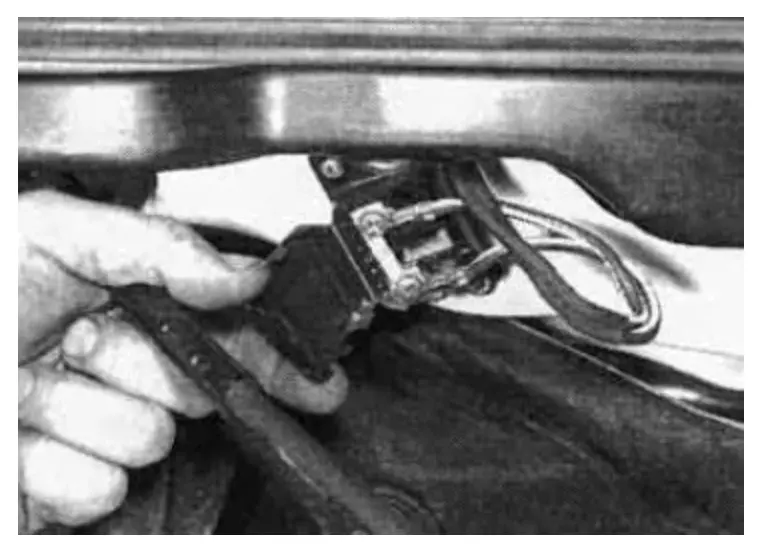

На автомобілях з дизельними двигунами електричний ланцюг живлення свічок накалювання захищений запобіжником високої потужності, виконаним у вигляді плавкої вставки.
На деяких моделях, при включенні вентилятора охолодження радіатора, також може використовуватися плавка вставка.
Для отримання повного комплекту електричних схем автомобіля Volkswagen Jetta 3 / Vento, необхідних для глибокої діагностики, рекомендуємо завантажити це спеціалізоване керівництво.
