Volkswagen Jetta 7-го покоління (A7) є актуальним седаном, що виробляється з 2018 року і продовжує випускатися досі (2025 рік) після двох планових оновлень. У Китаї дана модель відома як Volkswagen Sagitar і має трохи інший дизайн та подовжену колісну базу. У цій статті ми надаємо детальний опис запобіжників і реле Volkswagen Jetta VII, включаючи схеми блоків, їхнє розташування та фотографічні приклади. Ми окремо виділяємо запобіжник, що відповідає за прикурювач.
Фольксваген Джетта 7 базується на сучасній модульній платформі MQB, що означає високу інтеграцію електричних компонентів. Основні блоки запобіжників зазвичай розділені між моторним відсіком (силові ланцюги) та салоном (системи комфорту). Діагностика часто вимагає звернення до шини CAN.
Зверніть увагу: призначення елементів може відрізнятися залежно від року виробництва, конфігурації та країни постачання. У разі виникнення складнощів з електричною системою рекомендуємо звернутися до офіційного дилера.

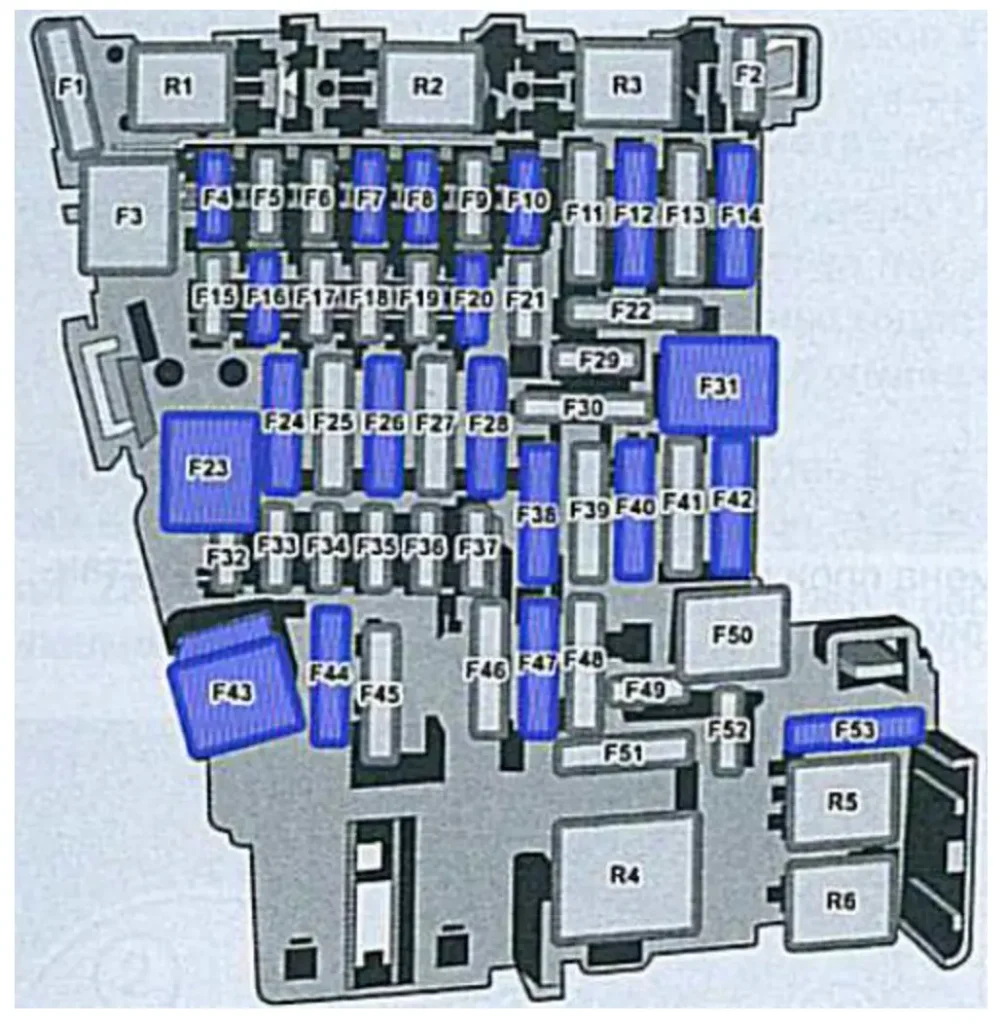

Блок у салоні

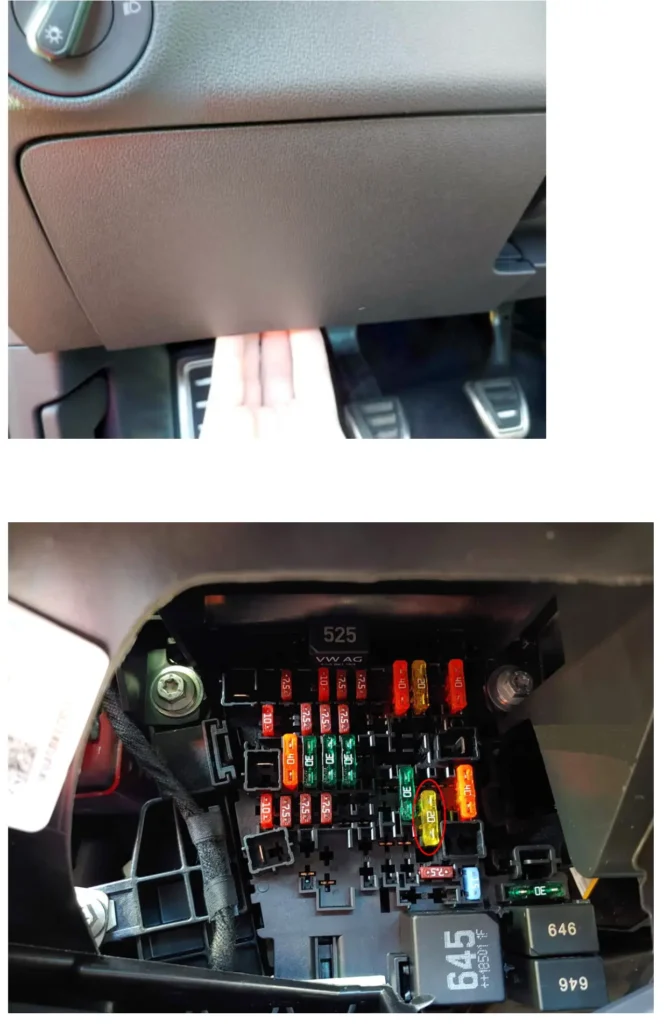

Він розташований у нижній частині панелі приладів з боку водія. Для доступу треба прибрати захисну кришку.
Поруч знаходиться блок управління бортовою мережею.
| № | Призначення |
|---|---|
| F1 | – |
| F2 | 10А Електропідсилювач рульового керування |
| F3 | – |
| F4 | 10А Блок управління бортової мережі, Протиугінна система (7,5А), Панель управління інформаційно-командної системи (Infotainment) |
| F5 | 7,5А Шина даних на борту діагностичного інтерфейсу |
| F6 | 7,5А Селектор (перемикач) |
| F7 | 10А Регулятори опалення та кондиціювання, Модуль керування обігрівачем, Блок керування Climatronic, Модуль керування кондиціонером, Важіль селектора АКП, Допоміжний радіатор обігрівача охолоджуючої рідини двигуна, Реле обігріву заднього скла, Приймач частоти |
| F8 | 7,5А Поворотний вимикач світла, Кнопка електромеханічного гальма стоянки, Датчик вологості, дощу та світла, Діагностичне з’єднання |
| F9 | 7,5А Електропідсилювач рульового керування, Запалювання / стартер (перемикач) |
| F10 | 7,5А Управління дисплеєм |
| F11 | 40А Електронний модуль керування, зовнішні світлові прилади зліва |
| F12 | 20А Модуль управління інформаційною електронікою, Компоненти системи Infotainment |
| F13 | – |
| F14 | 40А Модуль керування вентилятором припливного повітря |
| F15 | 10А Електронний блок керування замком кермової колонки |
| F16 | 7,5А Підсилювач 2-смугового сигналу мобільного зв’язку (телефон), Антенний підсилювач, Перетворювач напруги для зарядного USB-модуля |
| F17 | 7,5А Модуль управління комбінації приладів |
| F18 | 7,5А Камера заднього виду, Вимикач розблокування задньої кришки |
| F19 | 7,5А Доступ / запуск системного інтерфейсу |
| F20 | 15А Реле вакуумного насосу |
| F21 | 10А Реле обігріву лобового скла |
| F22 | – |
| F23 | 20А Модуль керування люком |
| F24 | 40А Електронний модуль управління, зовнішні світлові прилади праворуч |
| F25 | 30А Модуль управління дверима водія та пасажира |
| F26 | 30А Блок управління бортовою мережею, 30А Переднє сидіння з підігрівом |
| F27 | 30А Модуль керування цифровою звуковою системою, Освітлення салону |
| F28 | – |
| F29 | 5А Моніторинг тиску в шинах |
| F30 | 10А Реле віддаленого запуску |
| F31 | – |
| F32 | 10А Система допомоги водієві фронтальної камери, Модуль керування дистанційним керуванням, Модуль керування системою допомоги при паркуванні, Модуль паралельного керування паркуванням |
| F33 | 7,5А Модуль управління подушками безпеки |
| F34 | 7,5А Вимикач світла, Внутрішнє дзеркало заднього виду, Кнопка індикації контролю тиску в шинах, Вимикач ліхтаря заднього ходу, Датчик якості повітря, Кнопка електромеханічного гальма стоянки |
| F35 | 10А Діагностичний роз’єм, Автоматичне затемнення внутрішнього дзеркала заднього виду, Регулювання кута повороту та дальнього світла фар, Електродвигун регулювання світла фар |
| F36 | – |
| F37 | – |
| F38 | – |
| F39 | 30А Модуль керування дверей переднього пасажира, електродвигун заднього правого скла, модуль керування дверей водія, електродвигун регулятора лівого заднього скла |
| F40 | 20А Прикурювач, розетка 12 V |
| F41 | – |
| F42 | 40А Блок управління бортової мережі, Склоомивач, Центральний замок |
| F43 | 30А Блок управління бортовою мережею |
| F44 | – |
| F45 | 15А Регулювання сидіння водія та пасажира |
| F46 | – |
| F47 | 15А Електродвигун склоочисника заднього скла |
| F48 | – |
| F49 | 5А Датчик положення педалі зчеплення, реле стартера |
| F50 | – |
| F51 | 25А Модуль підігріву задніх сидінь |
| F52 | 15А Електричний модуль демпфуючого контуру |
| F53 | 30А Обігрів заднього скла |
За прикурювач відповідає запобіжник номер 40 на 20А.
У сучасних моделях (MQB) запобіжник прикурювача може бути розташований у салонному блоці і часто обслуговує також USB-порти. Перед заміною слід перевірити його номінал та візуально оглянути гніздо на наявність пошкоджень, спричинених підключенням потужних зарядних пристроїв.
Звісно. Ось структурована таблиця з описом реле, згідно з наданою інформацією:
| Позначення | Компонент | Призначення |
| R1 | Реле системи дозування відновника -J963- | Керування системою дозування відновника (AdBlue / SCR-система). |
| R2 | – | Не задіяно / Резерв |
| R3 | – | Не задіяно / Резерв |
| R4 | Реле електроживлення клеми 15 -J329- | Керування живленням клеми 15 (Запалювання: живлення основних споживачів). |
| R5 | Реле обігріву заднього скла -J9- | Керування системою обігріву заднього скла. |
| R6 | Реле розеток -J807- | Керування живленням електричних розеток (наприклад, 12V / прикурювач). |
У ланцюгах живлення електросклопідйомників і електроприводів сидінь можуть використовуватися автоматичні запобіжники, які, наприклад, усунувши причину перевантаження (наприклад, замерзання вікон), знову автоматично вмикаються.

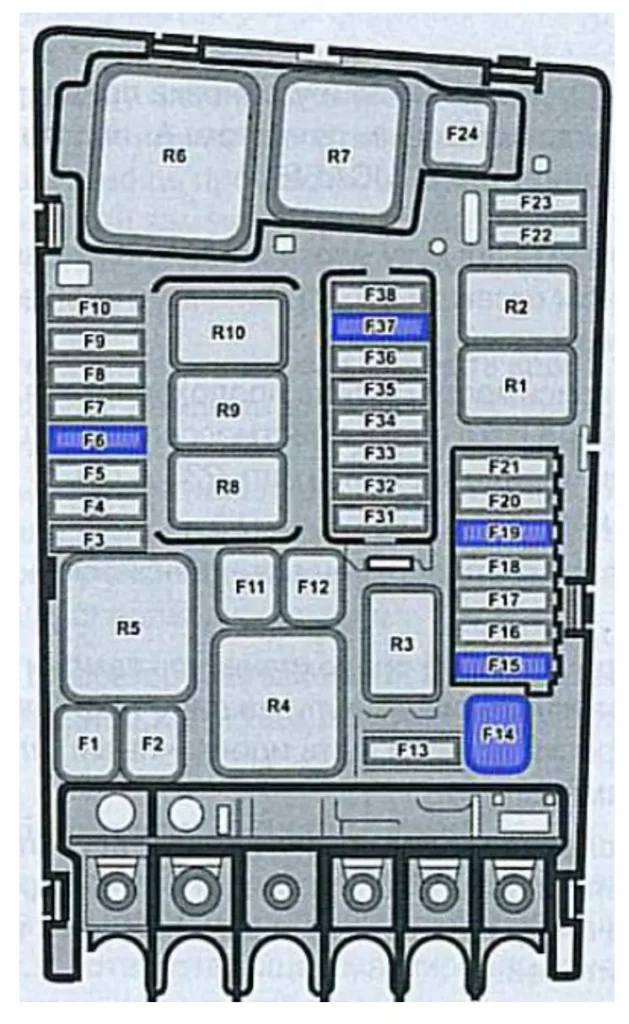

Блок під капотом

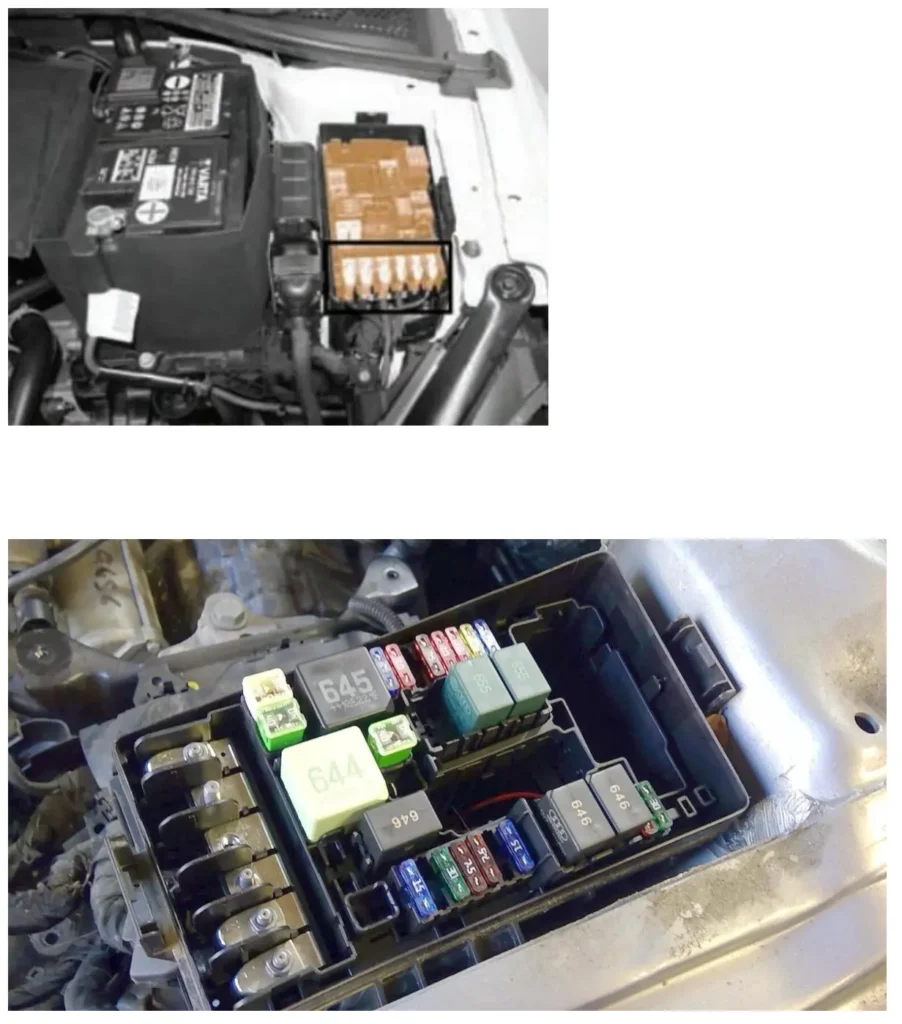

Знаходиться в лівій частині моторного простору, поряд з акумуляторною батареєю та закритий захисною кришкою.
| № | Призначення |
|---|---|
| F1 | 40А Блок керування ABS |
| F2 | 40А Блок керування ABS |
| F3 | 15А Модуль керування двигуном |
| F4 | 5А Термодатчик рівня масла, Клапан регулювання тиску масла, Реле теплової потужності, Регулятор впускного розподільного валу циліндрів, Датчик концентрації етанолу |
| F5 | 10А Клапан регулятора тиску та дозування палива |
| F6 | 5А Вимикач стоп-сигналу |
| F7 | 7,5А Клапан регулятора тиску палива, Електромагнітний клапан контуру охолодження , Насос охолодження наддувного повітря 10А Насос підтримки обігрівача |
| F8 | 10А Датчика кисню (лямбда – зонда) |
| F9 | 5А Котушка запалювання 20А Нагрівальний елемент раннього випаровування палива |
| F10 | 15/20А Модуль керування паливним насосом |
| F11 | 40А Нагрівальний елемент автономного обігрівача |
| F12 | 40А Нагрівальний елемент автономного обігрівача |
| F13 | 30А Коробка передач (Блок Mechatronik КП DSG) |
| F14 | 40А Обігрів вітрового скла |
| F15 | 15А Звуковий сигнал |
| F16 | 20А Реле електроживлення електронних компонентів двигуна 7,5А Реле запірних газових клапанів |
| F17 | 7,5А Блок керування двигуном Motronic, реле живлення, АБС |
| F18 | 5А Модуль контролю батареї, Шина даних на борту діагностичного інтерфейсу |
| F19 | 30А Модуль управління електродвигуном склоочисника |
| F20 | 20А Протиугінна система, сигнал |
| F21 | – |
| F22 | 5А Модуль керування двигуном |
| F23 | 30А Стартер |
| F24 | 40А Нагрівальний елемент автономного обігрівача |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | 15А Вакуумний насос гальмівної системи |
| F32 | – |
| F33 | – |
| F34 | 15А Блок управління блокування міжколесного диференціала |
| F35 | 7,5А Реле кліматичної установки |
| F36 | – |
| F37 | 20А Модуль управління автономним обігрівачем |
| F38 | – |
Звісно. Ось структурована таблиця з описом реле, згідно з наданою інформацією, з урахуванням особливостей для бензинових та дизельних двигунів:
| Позначення | Компонент | Призначення |
| R1 | Реле стартера 1 -J906- | Керування живленням стартера (ланцюг 1) |
| R2 | Реле стартера 2 -J907- | Керування живленням стартера (ланцюг 2) |
| R3 | Реле звукового сигналу -J413- | Керування роботою звукового сигналу |
| R4 | Реле високої теплової потужності -J360- | Керування електричними споживачами високої потужності (наприклад, додатковий обігрів) |
| R5 | Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель) | Основне реле живлення для систем керування двигуном (бензин) або постійне живлення клеми 30 (дизель) |
| R6 | БО автоматики розжарювання -J179- | Бензин: блок керування (БО) автоматики розжарювання |
| R7 | Реле малої теплової потужності -J359- | Дизель: керування електричними споживачами малої теплової потужності (наприклад, додатковий обігрів) |
| R8 | Реле електроживлення компонентів двигуна -J757- | Бензин (2,0 л): керування живленням окремих компонентів двигуна |
| R9 | Реле обігріву вітрового скла -J47- | Керування основним ланцюгом обігріву вітрового скла |
| R10 | Реле 2 обігріву вітрового скла -J611- | Керування додатковим (другим) ланцюгом обігріву вітрового скла |
