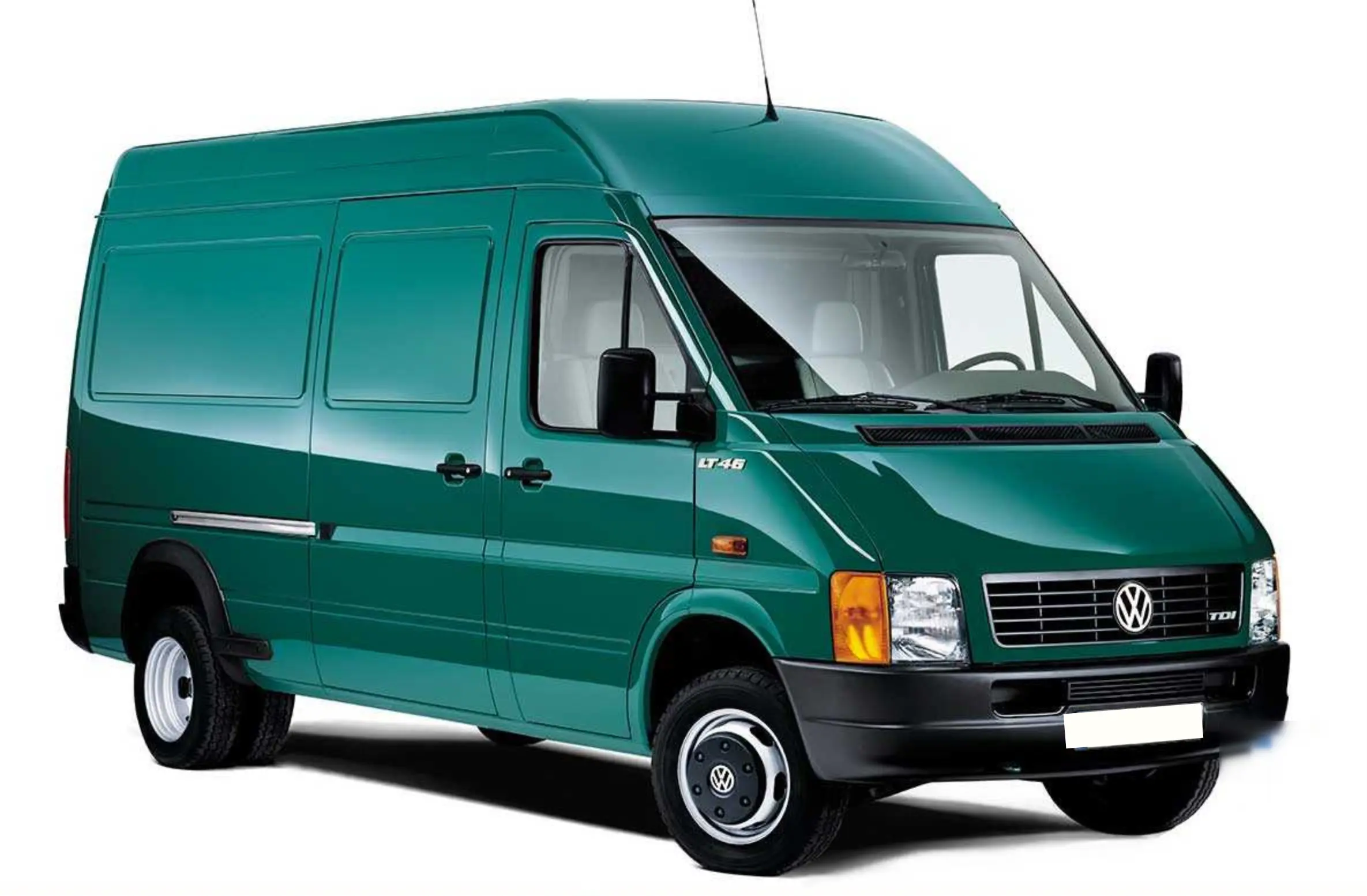

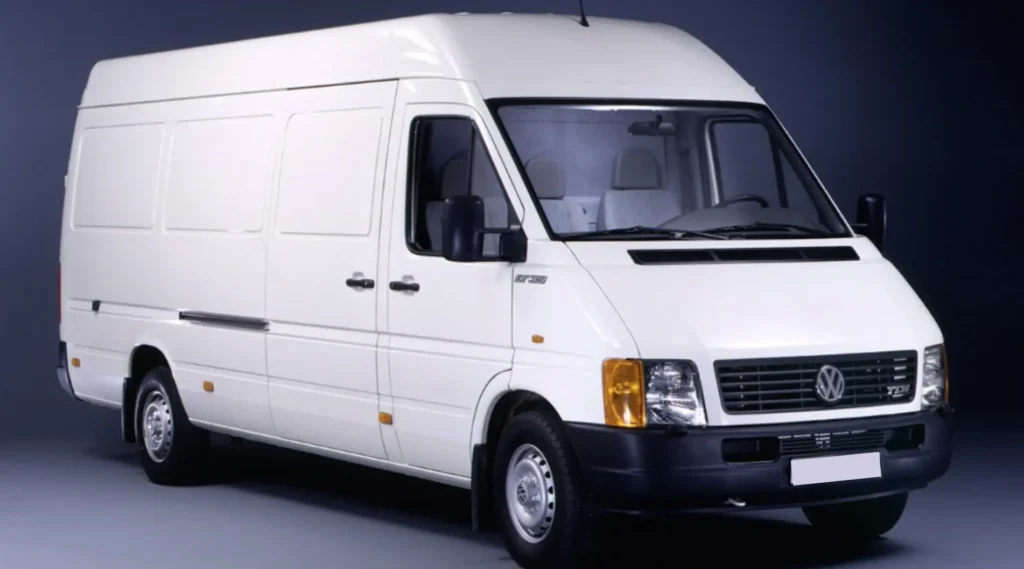

Volkswagen LT – це серія вантажівок і мікроавтобусів малої та середньої вантажопідйомності, що випускалися у двох поколіннях із бензиновими та дизельними двигунами. Моделі відрізняються повною масою, яка відображена в назві (наприклад, LT28 означає 2800 кг, LT35 – 3500 кг). У цьому матеріалі ми представляємо схеми, позначення та розташування запобіжників і реле для другого покоління Volkswagen LT (випуск 1996-2006 років). Також буде окремо виділено запобіжник прикурювача.
Призначення елементів в коробках може відрізнятися і залежить від року випуску та рівня електрообладнання Фольксваген ЛТ.

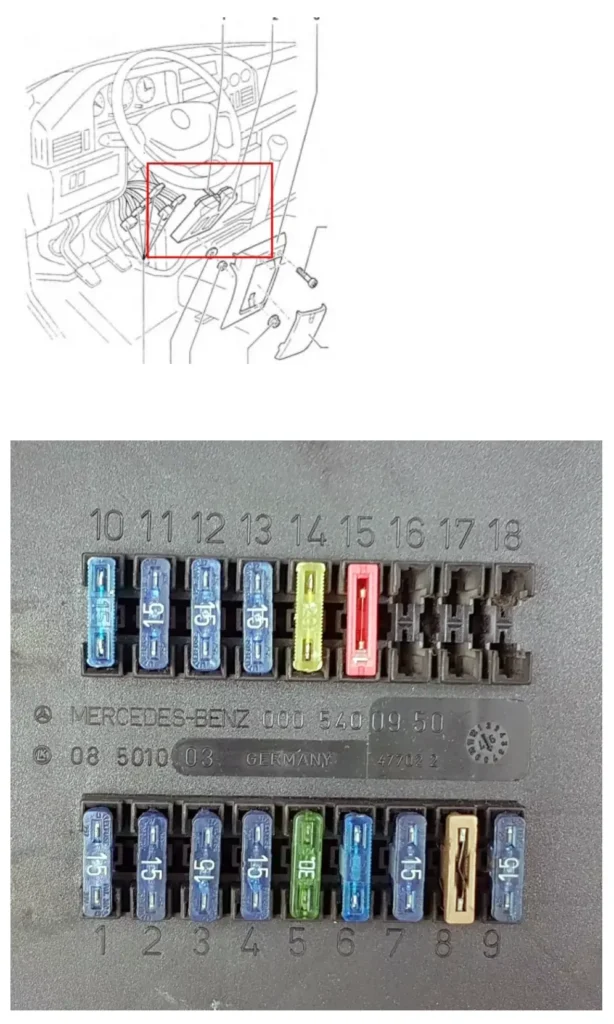

Блок запобіжників на панелі приладів
Він знаходиться під рульовою рейкою за захисним кожухом.
| № | Призначення | Номінал (А) |
| 1 | Ліхтар правий і габаритний правий | 15 А |
| 2 | Дальнє світло правої фари | 15 А |
| 3 | Дальнє світло лівої фари, сигнальна лампа | 15 А |
| 4 | Ліхтарі заднього ходу | 15 А |
| 5 | Стоп-сигнали | 15 А |
| 6 | Двигун склоочисника | 20 А |
| 7 | Підігрів заднього скла, сигнал | 15 А |
| 8 | Лампи, запальничка (прикурювач), магнітола | 20 А |
| 9 | Годинник, аварійна сигналізація, габаритні вогні | 20 А |
| 10 | Підсвічування панелі приладів, підсвічування номерного знака, денні ходові вогні | 15 А |
| 11 | Лівий задній ліхтар і лівий габаритний ліхтар | 15 А |
| 12 | Ближнє світло правої фари | 15 А |
| 13 | Ліве ближнє світло | 15 А |
| 14 | Протитуманна фара, задня протитуманна фара | 15 А |
| 15 | Магнітола | 15 А |
| 16 | Резерв | – |
| 17 | Резерв | – |
| 18 | Резерв | – |
Запобіжник номер 8, 20А, відповідає за прикурювач.
Під цим блоком запобіжників можуть бути розташовані окремі реле (реле склоочисника, поворотів і т.д.).

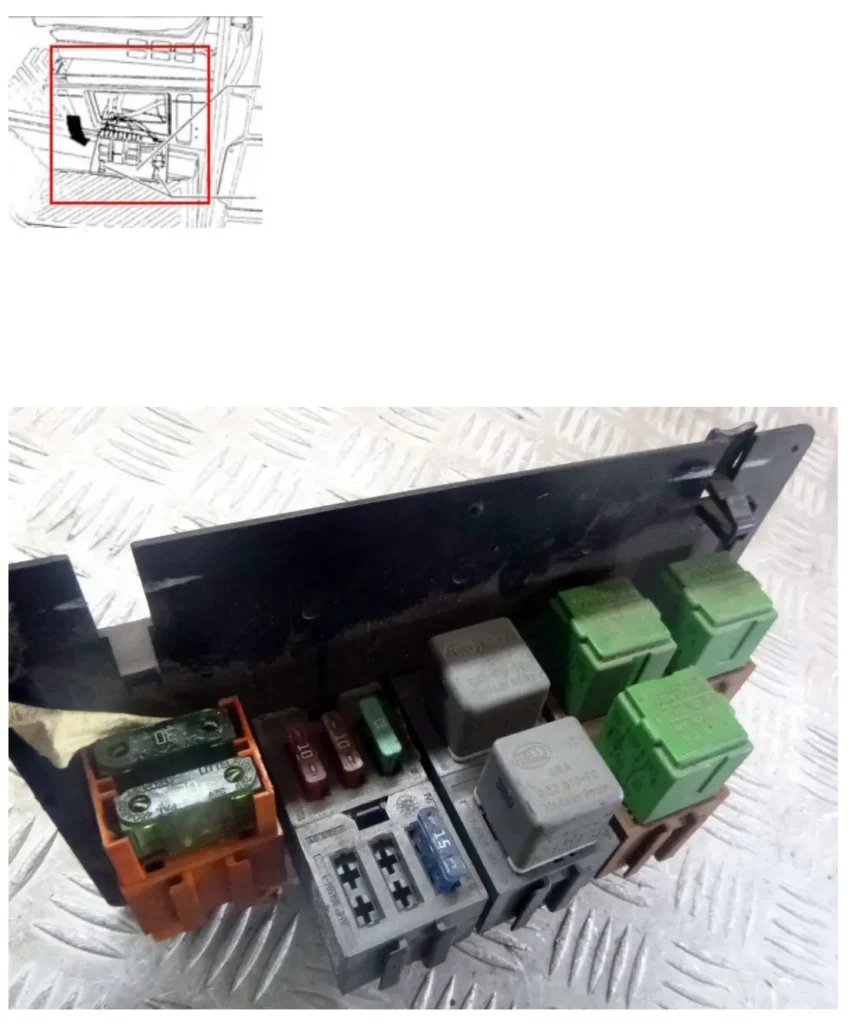

Ящик під сидіння
Додатковий блок реле і запобіжників знаходиться під сидінням переднього пасажира.
| Призначення | Номінал (А) |
| Вентилятор обігрівача | 30 |
| Обігрів заднього скла | 30 |
| Автономний обігрівач | 25 |
| Електросклопідйомники | 25 |
| Блок управління ABS | 10 |
| Центральний замок | 15 |
| Дзеркала з електроприводом | 10 |
| Паливний насос | 30 |
| Додаткове реле акумулятора | 15 |
| Реле покажчика повороту причепа | 10 |
| Блокування диференціала | 15 |
| Розетка 12 вольт | 20 |
| Кондиціонер | 10 |
| Підігрів сидінь | 15 |
У моторному відсіку може бути додатковий блок в районі АКБ, з елементами, що відповідають за підігрів, свічки розжарювання, підігрів фільтра і т.д.
