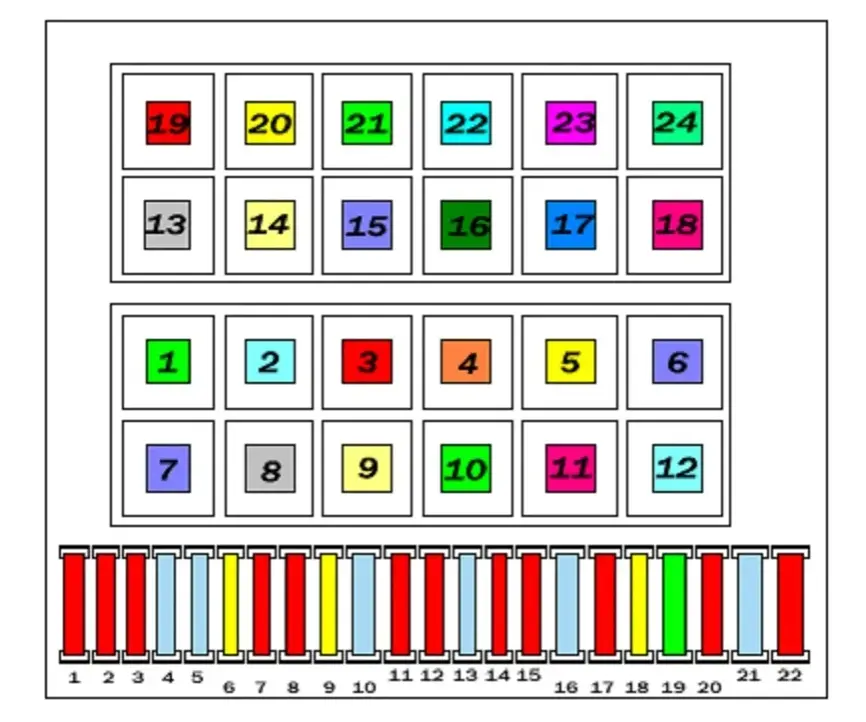

Volkswagen Passat B4 (випускався у 1993–1996 роках) має спільну конструкцію з третім поколінням і його часто вважають оновленою моделлю B3 завдяки новому кузову та салону. У цьому матеріалі ми надаємо опис запобіжників і реле для Фольксваген Пасат Б4, включаючи схему блоку та фотографію їхнього розташування.
Блок запобіжників і реле

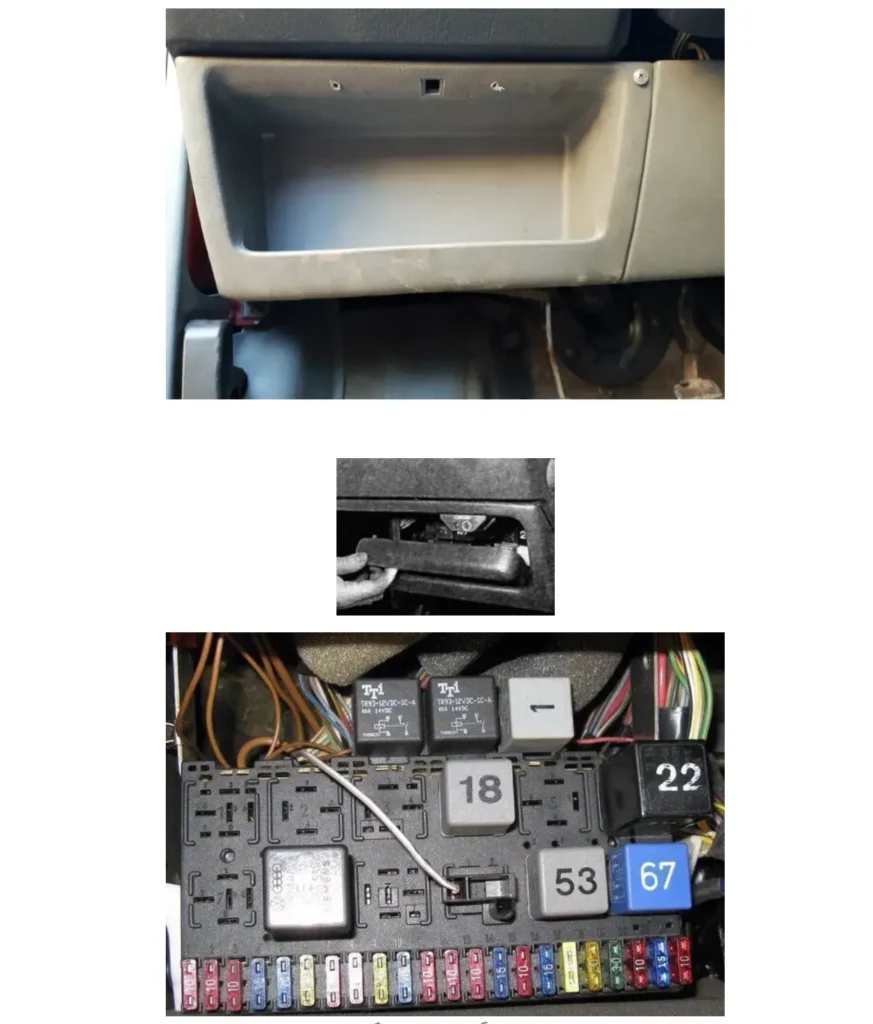

Він розташований у нижній частині панелі приладів з боку водія за захисною полицею. Доступ до запобіжників і реле відкривається після її зняття.
Запобіжники
| № | A | Опис |
|---|---|---|
| 1 | 10 | Ближнє світло (ліва фара) |
| 2 | 10 | Ближнє світло (права фара) |
| 3 | 10 | Освітлення комбінації приладів і номерного знака |
| 4 | 15 | Очищувач скла дверцят задка, люк, блок керування самовирівнювальною задньою підвіскою |
| 5 | 15 | Очищувач вітрового скла, омивач вітрового та заднього скла |
| 6 | 20 | Вентилятор обігрівача, кондиціонер |
| 7 | 10 | Габаритне світло (праве) |
| 8 | 10 | Габаритне світло (ліве) |
| 9 | 20 | Обігрів заднього скла та дзеркал заднього виду |
| 10 | 15 | Протитуманні фари та задній протитуманний ліхтар |
| 11 | 10 | Дальнє світло (ліва фара), контрольна лампа увімкнення дальнього світла |
| 12 | 10 | Дальнє світло (права фара) |
| 13 | 10 | Звуковий сигнал, вентилятор радіатора (після вимкнення двигуна) |
| 14 | 10 | Лампи світла заднього ходу, електропривод зовнішніх дзеркал, обігрів форсунок омивача, обігрів сидінь, датчик температури двигуна, підсвічування шкали селектора автоматичної коробки передач |
| 15 | 10 | Карбюратор або електронна система керування двигуном |
| 16 | 15 | Комбінація приладів, освітлення речового ящика |
| 17 | 10 | Покажчики повороту |
| 18 | 20 | Електробензонасос, датчик концентрації кисню (лямбда-зонд) |
| 19 | 30 | Вентилятор системи охолодження, кондиціонер |
| 20 | 20 | Стоп-сигнали, система управління швидкістю руху |
| 21 | 15 | Лампи освітлення салону, багажного відділення, годинник, центральний замок, прикурювач і комбінація приладів |
| 22 | 10 | Автомагнітола |
За прикурювач відповідає запобіжник номер 21 на 15А.
Реле
| № | Опис |
|---|---|
| 1 | Система кондиціонування |
| 2 | Задній склоочисник з функцією переривчастого режиму роботи |
| 3 | Вимикач примусового холостого ходу, клапан збільшення частоти обертання холостого ходу, система керування двигуном (Digifant) |
| 4 | Резерв |
| 5 | Покажчик рівня охолоджувальної рідини |
| 6 | Система аварійної сигналізації |
| 7 | Система очищення фар |
| 8 | Система переривчастої роботи склоочисника та омивача |
| 9 | Система попередження про не пристебнуті ремені безпеки |
| 10 | Протитуманні фари |
| 11 | Звуковий сигнал |
| 12 | Паливний насос, підігрів впускного колектора (де передбачено) |
| 13 | Таймер електрообігріву заднього скла |
| 14 | Резерв |
| 15 | Гідронасос АБС |
| 16 | АБС |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Система кондиціонування |
| 20 | Резерв |
| 21 | Запобіжник гідронасоса АБС та електроприводу стекол |
| 22 | Запобіжник системи клапанів АБС |
| 23 | Резерв |
| 24 | Резерв |
Кількість реле в блоці залежить від комплектації та року випуску автомобіля.
Призначення реле згідно з їхньою нумерацією
- №4 – реле сигналізації не пристебнутих ременів безпеки
- №13 – компресор кондиціонера
- №15 – додаткові фари (ПТФ)
- №18 – розвантаження шини X
- №19 або №99 – двірники лобового скла (№99 – з регульованою паузою)
- №21 – аварійної сигналізації та покажчики поворотів
- №22 – аварійної сигналізації та покажчики поворотів, автомобіля з причепом
- №29 -реле не пристебнутих ременів безпеки
- №30 – головне реле впорскування, дає команду на ввімкнення бензонасоса
- №32 – живлення ЕБУ (Digifant)
- №33 – омивач фар
- №43 – індикатор падіння рівня охолоджувальної рідини (до 91р.в.)
- №46 – реле часу передпускового підігріву
- №53 – сигнал двох тональний (одно тональний – перемичка)
- №54 – припинення живлення на примус. холостого ходу
- №55 – збільшення подачі палива на примус. холостого ходу
- №59 – Підігрів сидінь
- №61 – обігрів впускного колектора
- №67 або №80 – бензонасос
- №72 – задній двірник
- №78 – Насос АБС
- №61 – ЕБУ АБС
- №80 або №67 – бензонасос
- №99 або №19 – двірники лобового скла (№99 – з регульованою паузою)
- №105 – реле клімату
- №109 – Реле системи впорскування та запалювання (VR6)
- №150 – Стартер і ліхтарі заднього ходу (для авто з АКПП)
Плавкі вставки
На автомобілях із дизельними двигунами електричний ланцюг свічок розжарювання обладнано плавкою вставкою для захисту. Ця вставка розташована у моторному відсіку: або безпосередньо над підсилювачем гальм, або інтегрована у блок електронного керування свічками (за резервуаром омивача). Активація (перегорання) вставки є ознакою несправності. Перед виконанням заміни необхідно провести комплексну діагностику системи підігріву дизельного двигуна для виявлення та усунення причини, що спричинила перегорання.
Розширені відомості щодо ремонту та обслуговування Volkswagen Passat B4 (та B3) доступні у цьому керівництві: завантажити.
