Третє покоління Volkswagen Passat B3 вироблялося у 1988–1993 роках і включало седани та універсали з різними типами двигунів (бензин/дизель). Для технічного обслуговування та діагностики електричних ланцюгів пропонуємо структурований посібник. Цей матеріал містить схематичне та візуальне представлення блоків запобіжників і реле Фольксваген Пассат Б3: докладні схеми, фотографії їхнього розташування та повну розшифровку функціонального призначення кожного елемента.

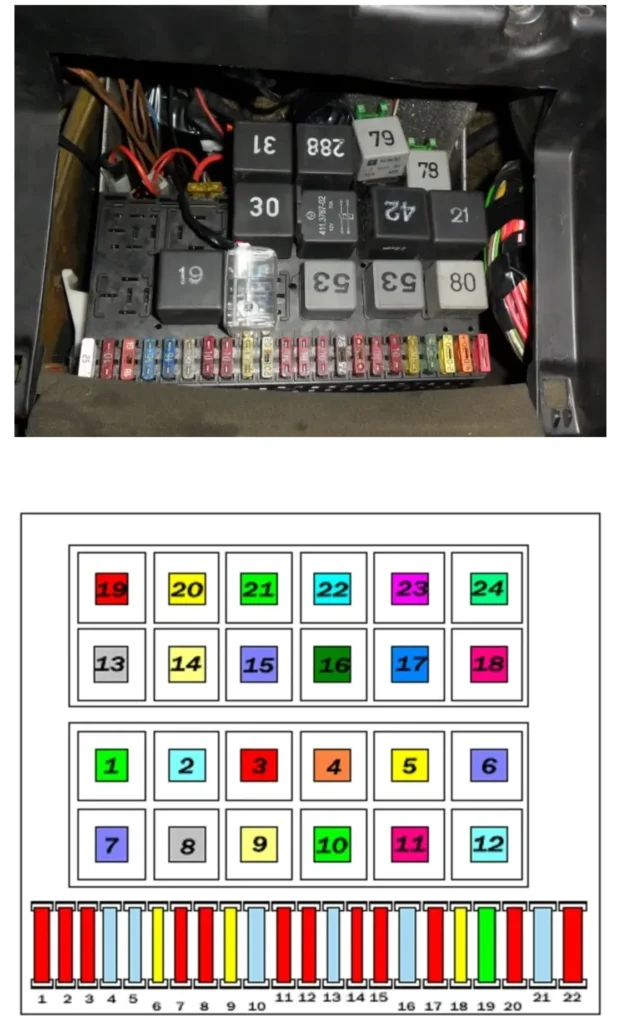

Головний блок
Основний блок із запобіжниками і реле розташований у нижній частині панелі приладів з боку водія. Для доступу до нього потрібно зняти полицю.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Ближнє світло (ліва фара) |
| 2 | 10 | Ближнє світло (права фара) |
| 3 | 10 | Освітлення комбінації приладів і номерного знака |
| 4 | 15 | Очищувач скла дверцят задка, люк, блок керування самовирівнювальною задньою підвіскою |
| 5 | 15 | Очищувач вітрового скла, омивач вітрового та заднього скла |
| 6 | 20 | Вентилятор обігрівача, кондиціонер |
| 7 | 10 | Габаритне світло (праве) |
| 8 | 10 | Габаритне світло (ліве) |
| 9 | 20 | Обігрів заднього скла та дзеркал заднього виду |
| 10 | 15 | Протитуманні фари та задній протитуманний ліхтар |
| 11 | 10 | Дальнє світло (ліва фара), контрольна лампа увімкнення дальнього світла |
| 12 | 10 | Дальнє світло (права фара) |
| 13 | 10 | Звуковий сигнал, вентилятор радіатора (після вимкнення двигуна) |
| 14 | 10 | Лампи світла заднього ходу, електропривод зовнішніх дзеркал, обігрів форсунок омивача, обігрів сидінь, датчик температури двигуна, підсвічування шкали селектора автоматичної коробки передач |
| 15 | 10 | Карбюратор або електронна система керування двигуном |
| 16 | 15 | Комбінація приладів, освітлення речового ящика |
| 17 | 10 | Покажчики повороту |
| 18 | 20 | Електро бензонасос, датчик концентрації кисню (лямбда-зонд) |
| 19 | 30 | Вентилятор системи охолодження, кондиціонер |
| 20 | 20 | Стоп-сигнали, система управління швидкістю руху |
| 21 | 15 | Лампи освітлення салону, багажного відділення, годинник, центральний замок, прикурювач і комбінація приладів |
| 22 | 10 | Автомагнітола |
За прикурювач відповідає запобіжник номер 21 на 15А.
| № | Позначення реле |
|---|---|
| 1 | Система кондиціонування |
| 2 | Задній склоочисник з функцією переривчастого режиму роботи |
| 3 | Вимикач примусового холостого ходу, клапан збільшення частоти обертання холостого ходу, система керування двигуном (Digifant) |
| 4 | Резерв |
| 5 | Покажчик рівня охолоджувальної рідини |
| 6 | Система аварійної сигналізації |
| 7 | Система очищення фар |
| 8 | Система переривчастої роботи склоочисника та омивача |
| 9 | Система попередження про не пристебнуті ремені безпеки |
| 10 | Протитуманні фари |
| 11 | Звуковий сигнал |
| 12 | Паливний насос, підігрів впускного колектора (де передбачено) |
| 13 | Таймер електро обігріву заднього скла |
| 14 | Резерв |
| 15 | Гідронасос АБС |
| 16 | АБС |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Система кондиціонування |
| 20 | Резерв |
| 21 | Запобіжник гідронасоса АБС та електроприводу стекол |
| 22 | Запобіжник системи клапанів АБС |
| 23 | Резерв |
| 24 | Резерв |
Кількість реле в блоці залежить від комплектації та року випуску автомобіля.
| № | Призначення реле згідно з їхньою нумерацією |
|---|---|
| 4 | реле сигналізації не пристебнутих ременів безпеки |
| 13 | компресор кондиціонера |
| 15 | додаткові фари (ПТФ) |
| 18 | розвантаження шини X |
| 19 | або №99 – двірники лобового скла (№99 – з регульованою паузою) |
| 21 | аварійної сигналізації та покажчики поворотів |
| 22 | аварійної сигналізації та покажчики поворотів, автомобіля з причепом |
| 29 | реле не пристебнутих ременів безпеки |
| 30 | головне реле впорскування, дає команду на ввімкнення бензонасоса |
| 32 | живлення ЕБУ (Digifant) |
| 33 | омивач фар |
| 43 | індикатор падіння рівня охолоджувальної рідини (до 91р.в.) |
| 46 | реле часу передпускового підігріву |
| 53 | сигнал двох тональний (одно тональний – перемичка) |
| 54 | припинення живлення на примус. холостого ходу |
| 55 | збільшення подачі палива на примус. холостого ходу |
| 59 | Підігрів сидінь |
| 61 | обігрів впускного колектора |
| 67 | або №80 – бензонасос |
| 72 | задній двірник |
| 78 | Насос АБС |
| 61 | ЕБУ АБС |
| 80 | або №67 – бензонасос |
| 99 | або №19 – двірники лобового скла (№99 – з регульованою паузою) |
| 105 | реле клімату |
| 109 | Реле системи впорскування та запалювання (VR6) |
| 150 | Стартер і ліхтарі заднього ходу (для авто з АКПП) |

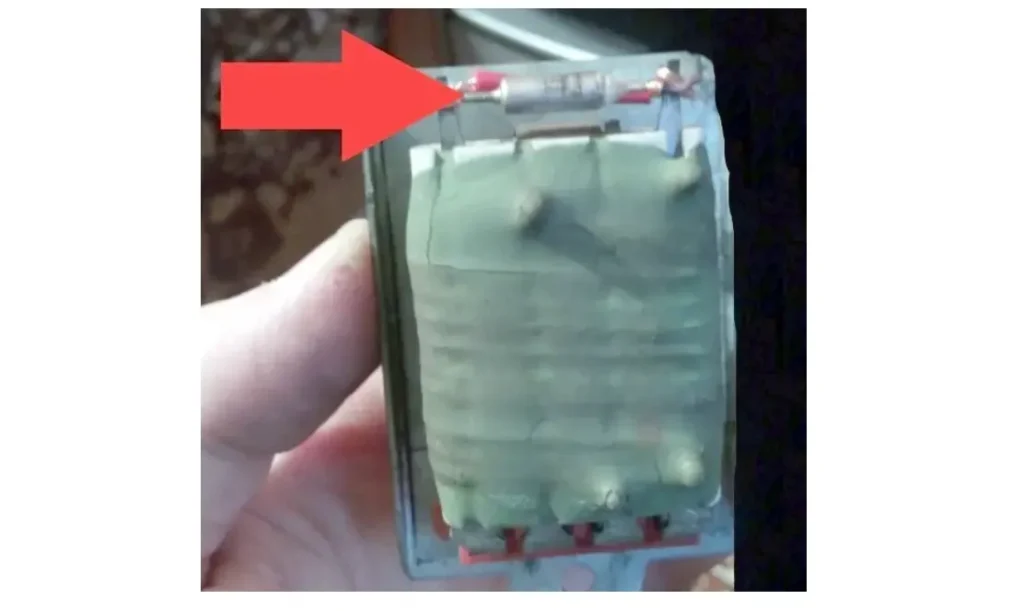

Окремі елементи можуть встановлюватися поза цим блоком, наприклад термозапобіжник пічки (за бардачком) або під капотом пластикові вставки захисту свічок розжарювання.
Більше інформації про електрообладнання кузова, можете отримати вивчивши цю брошуру: ВІДКРИТИ.
