Компактний автомобіль Volkswagen Golf 6-го покоління (2008–2013 рр.) випускався у різноманітних кузовах: хетчбек, універсал та кабріолет. Цей матеріал слугує докладним технічним довідником, що містить опис блоків запобіжників і реле Фольксваген Гольф 6, а також їхні схеми та фотографічні приклади. Ми окремо ідентифікуємо запобіжник, відповідальний за живлення прикурювача.
У Golf 6, побудованому на платформі PQ35, як правило, використовується мінімум три точки доступу до запобіжників та реле (під капотом, у салоні). При діагностиці електричних проблем (особливо тих, що стосуються світлових приладів або паливної системи) слід перевіряти блок, розташований у моторному відсіку, оскільки він є основним комутаційним центром.
Якщо інформація про 6-те покоління не відповідає вашим потребам, ознайомтеся з описом для 5-го або 7-го покоління. Наприкінці публікації ми пропонуємо завантажити повне керівництво з ремонту та обслуговування Golf 6.

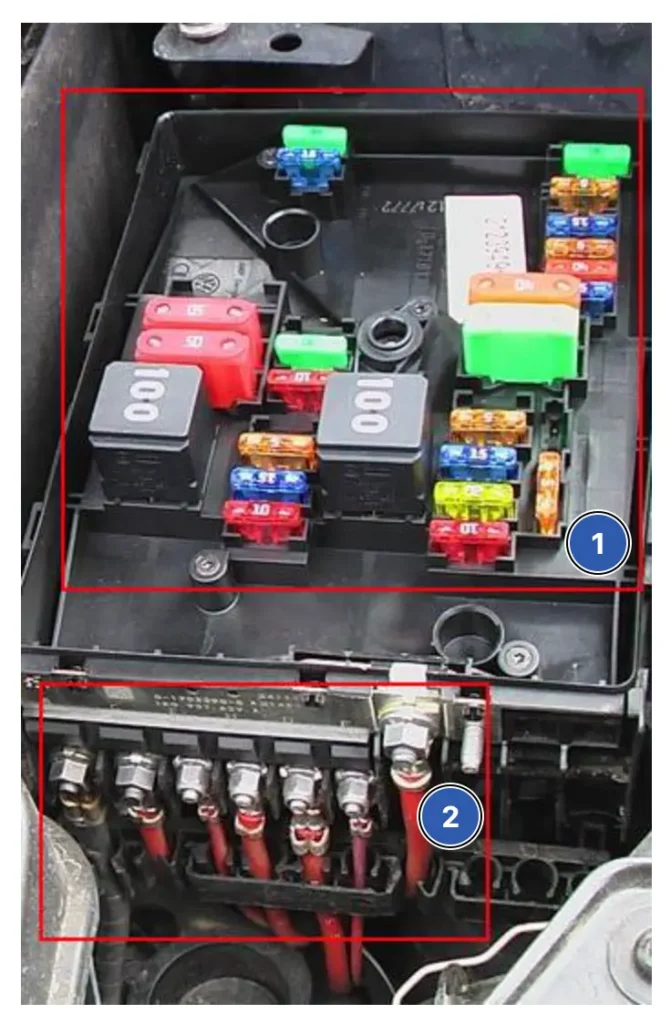

Блок під капотом
Знаходиться з лівого боку підноготного простору і закритий захисною кришкою. Складається з двох частин:
- Блок реле і запобіжників.
- Блок плавких вставок високої потужності.

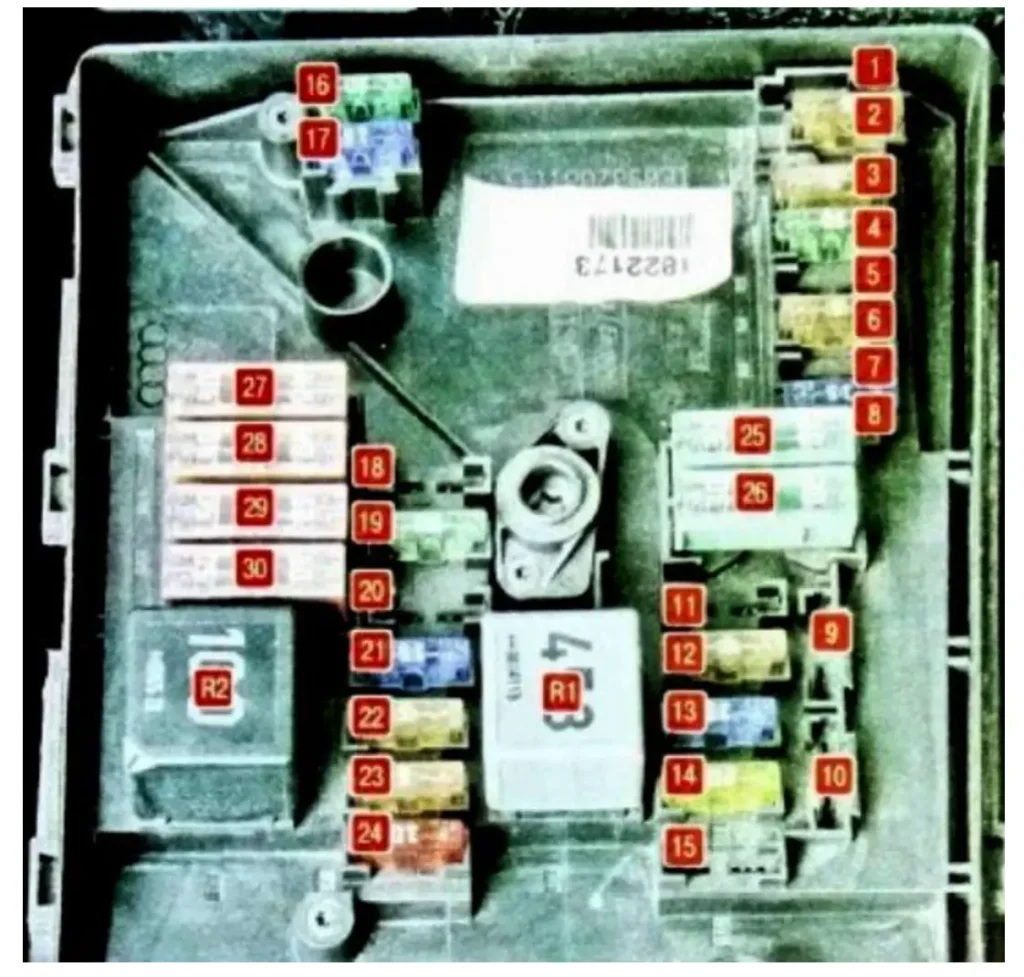

Блок запобіжників і реле
| № | A | Опис |
|---|---|---|
| R1 | Реле системи ЕБУ / Реле вентилятора | |
| R2 | Реле насоса системи подачі повітря навипуск / Реле керування АКП | |
| 1 | 30 | Електродвигун склоочисника |
| 2 | 30 | Блок Mechatronik КП |
| 3 | 20 | Блок керування бортовою мережею |
| 4 | 20 | Електронний блок управління ABS |
| 5 | 15 | Електронний блок керування КПП |
| 6 | 5 | Комбінація приладів, Блок управління рульової колонки |
| 7 | 40 | Реле живлення кл. 15 |
| 8 | 15 | Аудіосистема, Головний пристрій (25A) Стабілізатор напруги |
| 9 | 5 | Блок керування телефоном |
| 10 | 5 / 10 | Електронний блок керування двигуном, Реле живлення Motronic |
| 11 | 20 | Блок керування додатковим обігрівачем, Реле автономного обігрівача |
| 12 | 5 | Шина даних CAN, блок керування шлюзом |
| 13 | 15 / 30 | Електронний блок керування двигуном |
| 14 | 20 | Підкачувальний паливний насос, Запалювання |
| 15 | 5 / 10 | Реле свічок розжарювання, Реле паливного насоса, Лямбда-зонд |
| 16 | 30 | Лампи та фари – правий бік |
| 17 | 15 | Звуковий сигнал |
| 18 | 30 | Аудіосистема, Підсилювач |
| 19 | 30 | Очищувач /омивач лобового скла |
| 20 | 10 | Циркуляційний насос ОР (20А) Регулювальний клапан тиску палива |
| 21 | 10 / 15 | Нагрівальний елемент лямбда-зонда, Електродвигун центрального замка в дверях переднього пасажира (20А) Вакуумний насос гальмівної системи |
| 22 | 5 | Кінцевий вимикач (датчик положення) педалі зчеплення |
| 23 | 5 / 10 / 15 | Система керування двигуном |
| 24 | 10 | Система керування двигуном (Реле насоса, форсунки тощо) |
| 25 | 40 | Блок управління ABS |
| 26 | 30 | Лампи та фари – лівий бік, Блок керування бортовою мережею |
| 27 | 40 / 50 | Блок керування свічками розжарювання, Електродвигун насоса вторинного повітря |
| 28 | 30 | Реле 2 електроживлення клеми 15 |
| 29 | 50 | Термозапобіжник 1 регулювання положення сидіння водія |
| 30 | 50 | Реле розвантаження контакту X |
Блок плавких вставок

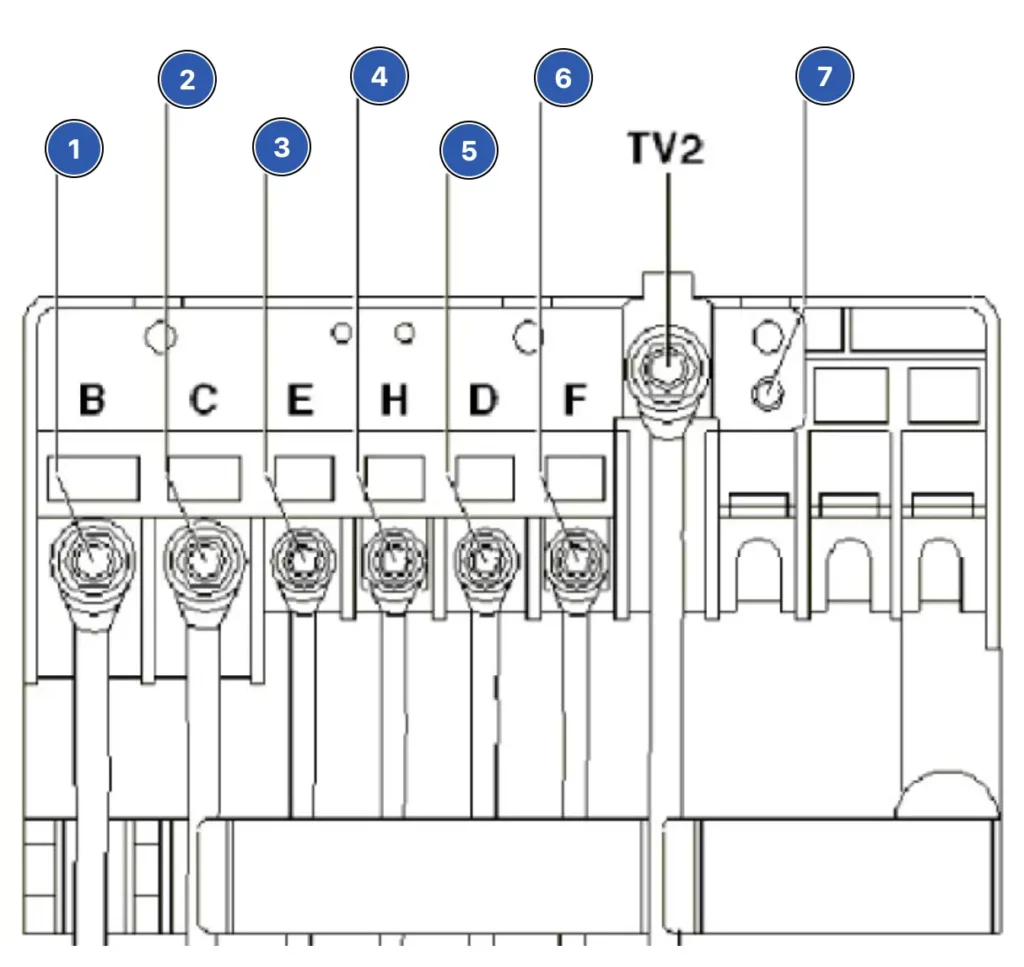

Варіант 1
| № | A | Позначення |
|---|---|---|
| 1 | 150 / 200 | Генератор |
| 2 | 80 | Блок керування підсилювача рульового керування |
| 3 | 50 | Вентилятор радіатора і його блок керування |
| 4 | 80 | Реле нагріву або Додаткове обладнання |
| 5 | 80 | Клема 30, блок запобіжників у салоні |
| 6 | 40 | Реле малої потужності нагріву |
| 7 | 30 / 40 / 50 | Резерв |

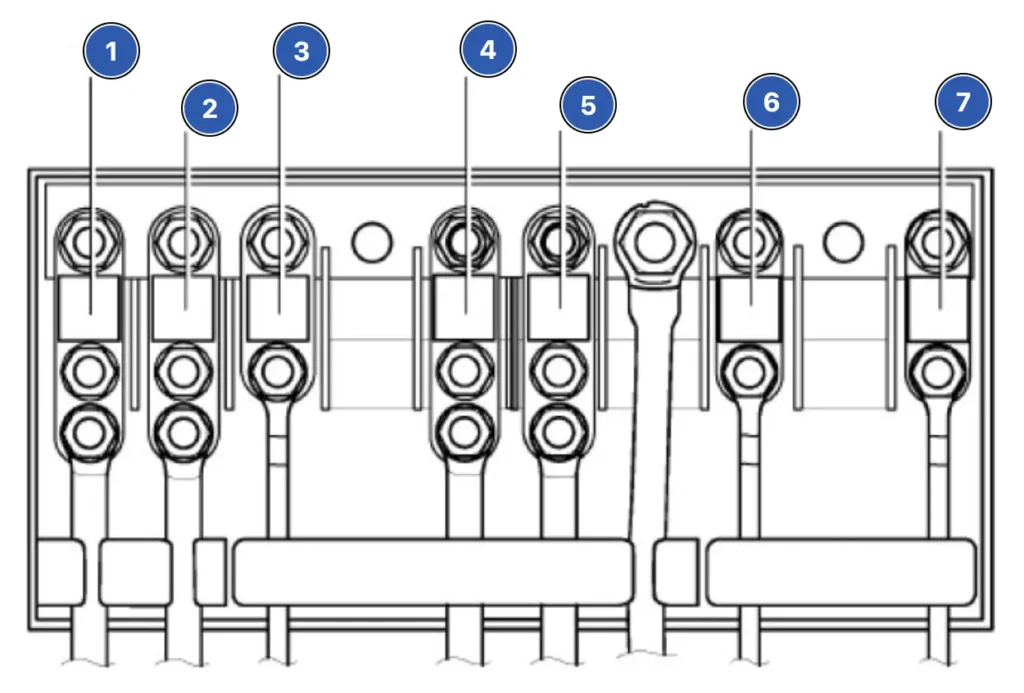

Варіант 2
| № | A | Позначення |
|---|---|---|
| 1 | 150 / 200 | Генератор |
| 2 | 80 | Блок рульового підсилювача |
| 3 | 50 | Вентилятор радіатора і його блок керування |
| 4 | 80 | Резерв |
| 5 | 80 | Клема 30, блок запобіжників у салоні |
| 6 | Резерв | |
| 7 | Резерв |
Запобіжники та реле в салоні

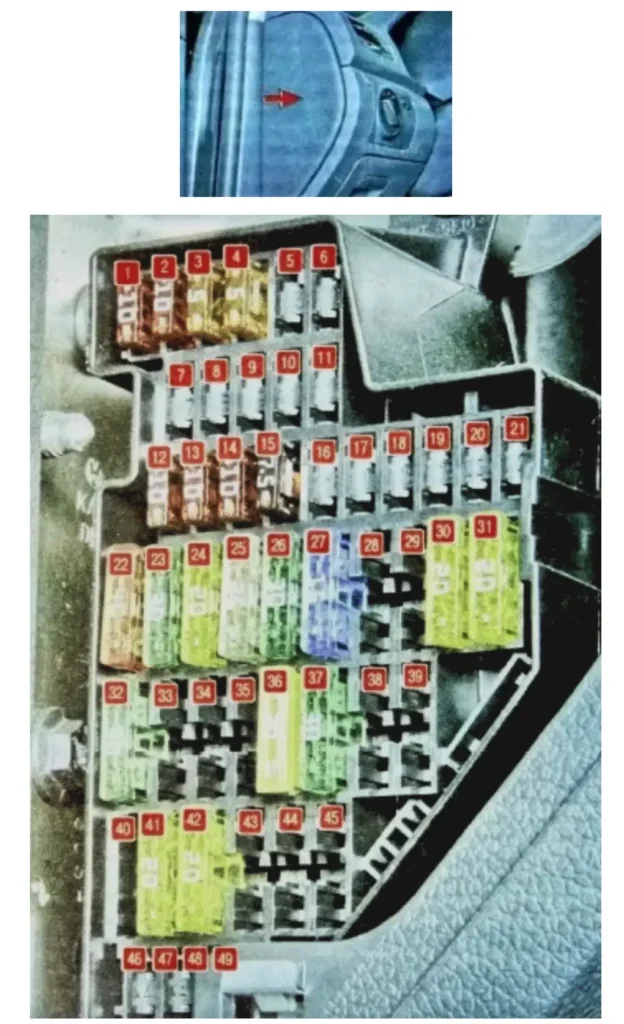

Блок запобіжників
Розташований у торці панелі приладів з боку водія, за захисною кришкою.
| № | A | Позначення |
|---|---|---|
| F1 | 10 | Діагностичний роз’єм DLC, Блок керування двигуном, Реле для роботи в режимі автономного обігрівача, Регулятор яскравості підсвічування вимикачів і комбінації приладів, Регулятор коректора фар, Блок керування адаптивного круїз-контролю, Вимикач стоп-сигналів, Блок керування адаптивного круїз-контролю |
| F2 | 5 | АВS, ESP, Блок керування комбінації приладів, Блок керування двигуна, Реле стартера, Блок керування підсилювача рульового керування, Блок керування розпізнавання причепа |
| F3 | 5 | Блок управління подушок безпеки |
| F4 | 5 | Датчик рівня та температури оливи, Датчик високого тиску, Датчик рівня та температури моторної оливи, Клавіша вимкнення ASR та ESP, Клавіша покажчика тиску в шинах, Блок керування подушок безпеки |
| F5 | 10 | Блок керування лівої фари |
| F6 | 10 | Блок керування правої фари |
| F7 | Резерв | |
| F8 | Резерв | |
| F9 | Резерв | |
| F10 | Резерв | |
| F11 | Резерв | |
| F12 | 10 | Блок керування електрообладнанням дверей (водія), блок керування електрообладнанням дверей (пасажира), центральний замок |
| F13 | 10 | Діагностичний роз’єм, вимикач освітлення, датчик дощу та освітленості, Вимикач протитуманних фар |
| F14 | 10 | Вимикач стоп-сигналів (датчик положення педалі гальма), блок керування АКП, Блок керування Climatronic |
| F15 | 20 | Клавіша відмикання в ручці дверей/кришки багажного відсіку, Блок керування бортовою мережею, Центральний замок |
| F16 | 10 | Камера заднього виду |
| F17 | 5 / 10 | Аудіосистема, датчик нахилу, сирена сигналізації, реле сигналу |
| F18 | Резерв | |
| F19 | 5 | Аварійний реєстратор даних, Блок керування системи обмеження обертів двигуна |
| F20 | 20 | Блок керування системи санкціонування доступу та пуску двигуна, Стабілізатор напруги |
| F21 | 10 | Блок керування електронної системи блокування рульової колонки |
| F22 | 40 | Припливний вентилятор |
| F23 | 30 | Електропривод склопідйомників, блок керування дверей |
| F24 | 20 | Блок керування бортовою мережею |
| F25 | 25 | Багатофункціональний блок керування (нагрівальний елемент заднього скла, блок керування кліматичною установкою, вимикач обігрівача та вибору режиму роботи) |
| F26 | 30 | Блок керування задніми дверцятами та склопідйомниками |
| F27 | 15 | Керування двигуном (паливний насос) |
| F28 | 15 | Стабілізатор напруги, Головний пристрій |
| F29 | Резерв | |
| F30 | 20 | Блок керування автоматичної коробки передач |
| F31 | 20 | Вакуумний насос гальмівної системи |
| F32 | 30 | Інвертор із розеткою, 12 В – 230 В |
| F33 | 25 | Люк |
| F34 | 15 | Електропривод сидінь |
| F35 | 10 | Блок керування системи електронного регулювання демпфірування |
| F36 | 20 | Омивачі фар |
| F37 | 30 | Підігрівач сидінь |
| F38 | 20 | Реле звукового сигналу протиугінної сигналізації, центральний блок керування систем комфорту |
| F39 | – | |
| F40 | 40 | Опалювач /кондиціонер |
| F41 | 15 | Електродвигун очищувача скла |
| F42 | 20 | Прикурювач, Розетка 12 В |
| F43 | 15 | Блок керування електрообладнанням причепа |
| F44 | 20 | Блок керування електрообладнанням причепа |
| F45 | 15 | Блок керування електрообладнанням причепа |
| F46 | Резерв | |
| F47 | 5 | Блок керування комбінації приладів |
| F48 | 5 | Блок управління електроніки управління мобільного телефону, Стабілізатор напруги, Датчик магнітного поля для компаса |
| F49 | Резерв |
За прикурювач відповідає запобіжник номер 42 на 20А.

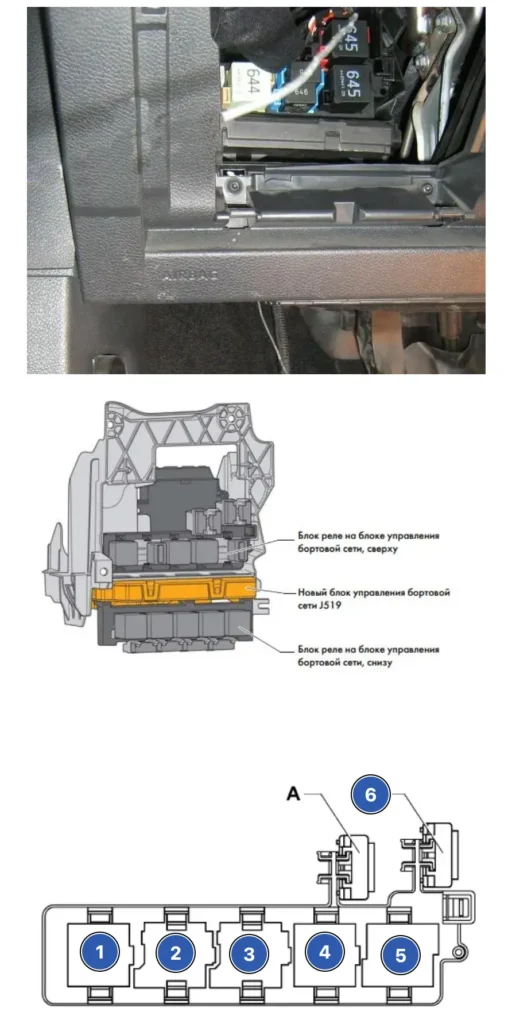

Блок реле
Він розташований під самою панеллю приладів, за обшивкою.
| № | Позначення |
|---|---|
| 1 | Реле клеми + замка запалювання |
| 2 | Реле звукового сигналу |
| 3 | Реле омивача фар |
| 4 | Реле розвантаження силового кола |
| 5 | Реле електро обігріву вікна |
| 6 | або А – 30А Термозапобіжник 1 регулювання положення сидіння водія |
Основні функції блоку керування бортовою мережею (BCM)
| Категорія функцій BCM | Приклади функцій |
| Електроживлення / Комутація | Управління релейними ланцюгами, розподіл електроенергії. |
| Освітлення | Управління освітлювальними приладами, денним світлом, статичне адаптивне освітлення. |
| Керування доступом (центральний замок) | Замикання/відмикання (через пульт), центральний замок (замки, двері, люки). |
| Системи комфорту | Управління обігрівом скла, склоочисниками (через LIN), датчиками дощу/світла. |
| Безпека | Моніторинг салону, охоронна сигналізація, датчики нахилу. |
| Допоміжні модулі | Контроль тиску в шинах (окремий логічний модуль), збереження персональних налаштувань, увімкнення звукового сигналу. |
Якщо вам потрібна офіційна інструкція з технічного обслуговування Volkswagen Golf 6, пропонуємо завантажити цей посібник з експлуатації для практичного використання.
