Запобіжники і реле Volkswagen Tiguan 2 (AD; 2016–2020)

У цьому матеріалі детально розглядається дорестайлінгова версія кросовера Volkswagen Tiguan другого покоління (заводські індекси AD/BW), що випускалася в період з 2016 по 2020 рік. Публікація містить актуальні схеми та призначення блоків запобіжників і реле для бензинових та дизельних версій Фольксваген Тігуан 2016–2020 років випуску, точні дані щодо локалізації захисних панелей у кузові транспортного засобу, а також повну функціональну розшифровку кожного запобіжника.

Звертаємо увагу, що призначення елементів може суттєво змінюватися залежно від року випуску, рівня електричного оснащення та регіональних специфікацій.

Блок запобіжників салону (панель запобіжників C -SC-)

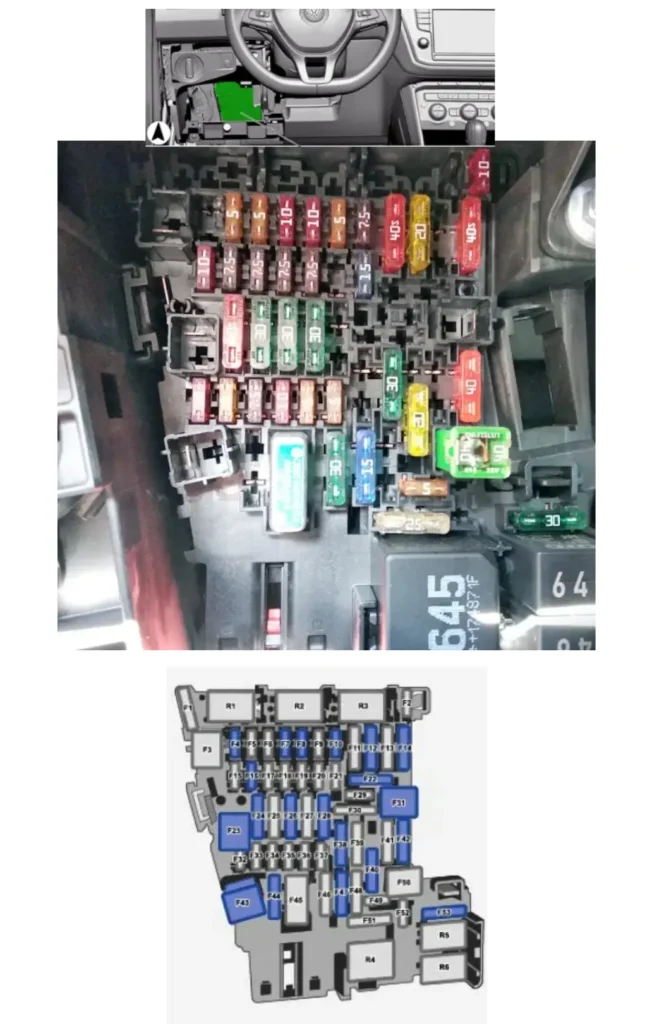

Розташування блоку запобіжників

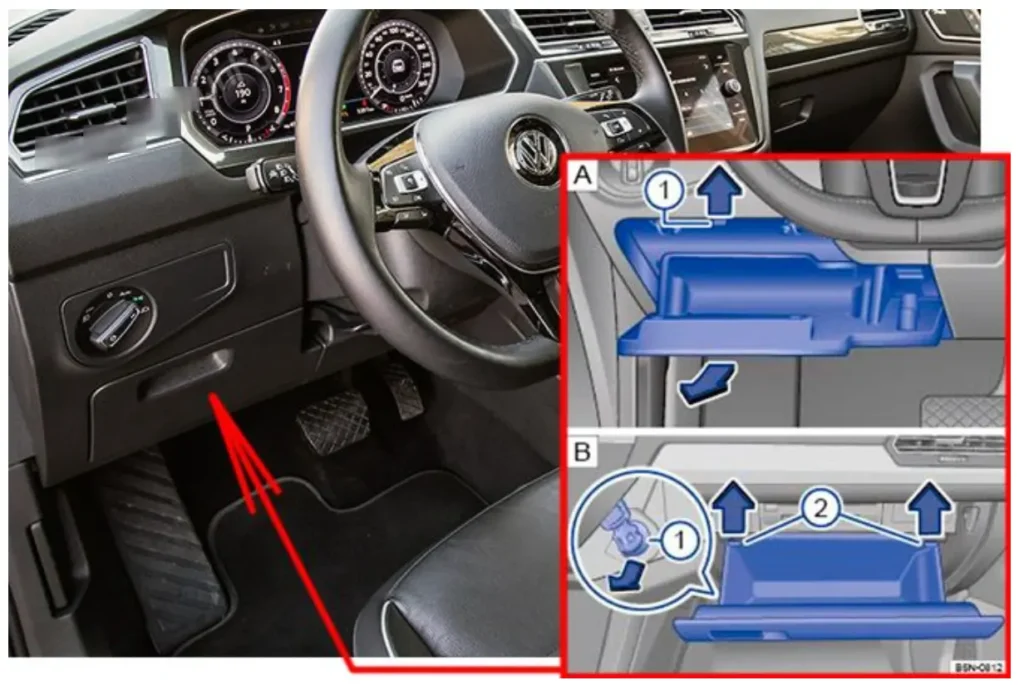

Автомобіль з лівостороннім керуванням:

1. Відкрийте відсік для зберігання з боку водія.
2. Натисніть фіксуючі виступи вгору в напрямку стрілки, одночасно відкриваючи відсік для зберігання, доки не отримаєте доступ до тримача запобіжників.

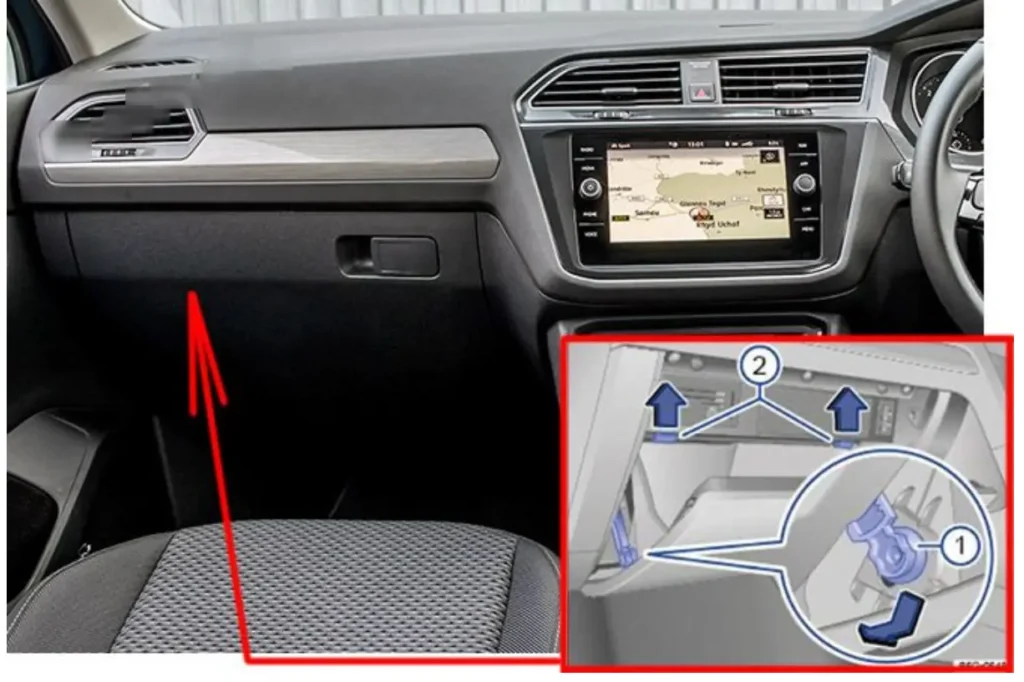

Автомобіль з правостороннім керуванням:

1. Просуньте гальмівний елемент вниз в отвір тримача і витягніть його вбік.
2. Натисніть защіпки вгору в напрямку стрілки, одночасно відкриваючи відсік для зберігання далі.

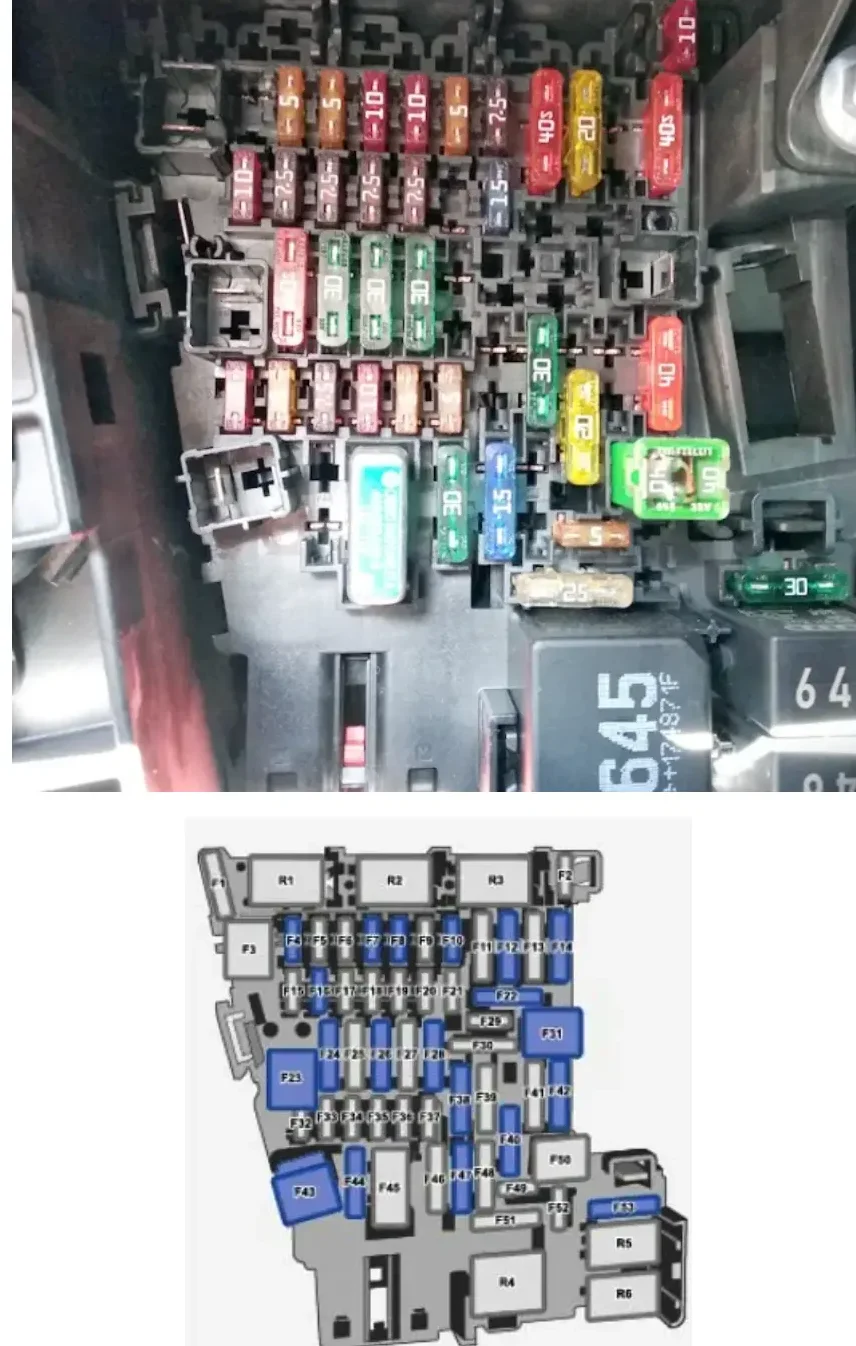

Схема блоку запобіжників

№	Ампераж	Функція / компонент
SC1	30 А / 20 А	Блок керування нагрівачем реагенту
SC2	10 А	Блок електроніки рульової колонки
SC3	–	–
SC4	7.5 А	Сирена сигналізації
SC5	5 А / 7.5 А	Діагностичний інтерфейс шини даних
SC6	5 А / 7.5 А	Важіль селектора
SC7	10 А	Керування опаленням і кондиціонуванням; блок керування опалювачем; блок керування Climatronic; блок керування системою кондиціонування; блок керування та дисплей заднього клімат-контролю; приймач дистанційного керування додаткового підігрівача охолоджувальної рідини; реле обігріву заднього скла; блок керування системою контролю тиску в шинах; блок керування поворотним світлом і регулюванням дальності фар
SC8	10 А / 7.5 А	Поворотний перемикач світла; кнопка електромеханічного стоянкового гальма; датчик дощу та світла; діагностичний роз’єм; блок керування вибором режиму руху; датчик протиугінної сигналізації; підсвітка контуру даху 1; блок керування поворотним світлом і регулюванням дальності фар; підсвітка контуру даху 2
SC9	5 А / 7.5 А	Блок електроніки рульової колонки
SC10	7.5 А	Блок дисплея переднього інформаційного екрана та блок керування; блок керування проекційним дисплеєм
SC11	25 А	Блок керування переднім лівим натягувачем ременя
SC11	40 А	Блок керування бортовим живленням
SC12	20 А	Блок керування 1 інформаційної електроніки; блок керування навігаційною системою
SC13	15 А	Блок керування електронно-керованим демпфуванням
SC13	25 А	Блок керування переднім лівим натягувачем ременя
SC14	30 А / 40 А	Блок керування вентилятором свіжого повітря
SC15	10 А	Блок керування електронним замком рульової колонки
SC16	7.5 А	ТВ-тюнер; блок керування 1 інформаційної електроніки; двосторонній підсилювач сигналу для мобільного телефону/передачі даних; відсік для зберігання з інтерфейсом для мобільного телефону; зчитувач чіп-карти; USB-хаб
SC17	5 А / 7.5 А	Комбінація приладів; блок керування комбінацією приладів; блок керування модулем екстреного виклику та зв’язку
SC18	7.5 А	Блок керування камерою кругового огляду
SC19	7.5 А	Інтерфейс системи доступу та запуску
SC20	7.5 А / 10 А / 15 А	Реле системи дозування реагенту; блок подачі реагенту системи дозування
SC21	15 А	Блок керування повним приводом
SC22	15 А	Блок керування розпізнаванням причепа
SC23	40 А	Блок керування бортовим живленням
SC23	20 А	Блок керування регулюванням розсувного даху; блок керування роликовою шторкою даху
SC24	30 А	Блок керування регулюванням розсувного даху; підсвітка контуру даху 1; підсвітка контуру даху 2; блок керування роликовою шторкою даху
SC24	40 А	Блок керування бортовим живленням
SC25	30 А	Блок керування дверима водія (моделі LHD); мотор склопідйомника заднього лівого вікна (моделі LHD); блок керування задніми лівими дверима (моделі LHD); блок керування дверима переднього пасажира (моделі RHD); блок керування задніми правими дверима (моделі RHD); мотор склопідйомника заднього правого вікна (моделі RHD)
SC26	30 А	Блок керування бортовим живленням
SC27	30 А	Блок керування Digital Sound Package; блок керування бортовим живленням
SC28	25 А	Блок керування розпізнаванням причепа
SC29	–	–
SC30	–	–
SC31	40 А	Блок керування бортовим живленням
SC31	30 А	Блок керування кришкою багажника
SC32	7.5 А / 10 А	Передня камера систем допомоги водієві; блок керування адаптивним круїз-контролем; блок керування паркувальним асистентом; блок керування допомогою при зміні смуги; блок керування допомогою при зміні смуги 2; блок керування рульовим керуванням системи паркування
SC33	5 А / 7.5 А	Блок керування подушками безпеки; контрольна лампа відключення подушки безпеки переднього пасажира
SC34	7.5 А	Поворотний перемикач світла; салонне дзеркало; реле розеток живлення; вимикач заднього ходу; датчик тиску в контурі холодоагенту; датчик якості повітря; кнопка електромеханічного стоянкового гальма; кнопка TCS та електронної програми стабілізації
SC35	10 А / 7.5 А	Діагностичний роз’єм; регулятор коригування дальності фар; регулятор коригування дальності фар та підсвітки приладів; блок керування поворотним світлом і регулюванням дальності фар; лівий мотор коригування дальності фари; правий мотор коригування дальності фари; передня ліва фара; передня права фара
SC36	10 А / 5 А	Передня права фара
SC37	10 А / 5 А	Передня ліва фара
SC38	25 А	Блок керування розпізнаванням причепа
SC39	30 А	Блок керування дверима переднього пасажира (моделі LHD); блок керування задніми правими дверима (моделі LHD); мотор склопідйомника заднього правого вікна (моделі LHD); блок керування дверима водія (моделі RHD); блок керування задніми лівими дверима (моделі RHD); мотор склопідйомника заднього лівого вікна (моделі RHD)
SC40	20 А	Розетка 12В; розетка 12В 2; розетка 12В 3
SC41	25 А	Блок керування переднім правим натягувачем ременя; блок керування переднім лівим натягувачем ременя
SC42	40 А	Блок керування бортовим живленням
SC43	30 А	Блок керування бортовим живленням; блок керування Digital Sound Package
SC44	15 А	Блок керування розпізнаванням причепа
SC45	15 А	Блок керування регулюванням сидіння водія
SC46	30 А	Перетворювач постійного/змінного струму з розеткою, 12В–230В
SC47	15 А	Мотор заднього склоочисника
SC48	–	–
SC49	5 А / 7.5 А	Датчик положення зчеплення; реле стартера 1; реле стартера 2
SC50	40 А	Блок керування кришкою багажника
SC51	25 А	Блок керування та дисплей заднього клімат-контролю
SC52	15 А	Блок керування електронно-керованим демпфуванням
SC53	30 А	Реле обігріву заднього скла

Позначення реле
R1		Реле системи дозування відновлювача J963
R2		Реле електромагнітної муфти J44
R3		Резерв
R4		Реле електроживлення клеми 15 J329
R5		Реле обігріву заднього скла J9
R6		Реле розеток J807

Окремо, знизу даного блока знаходяться термозапобіжник регулювання положення сидіння переднього пасажира S46 15 А та запобіжник зарядної розетки USB S356 з номіналом 7,5 А.

За прикурювач відповідає запобіжник номер 40 на 20А.

Блок запобіжників моторного відсіку (тримач запобіжників B -SB-)

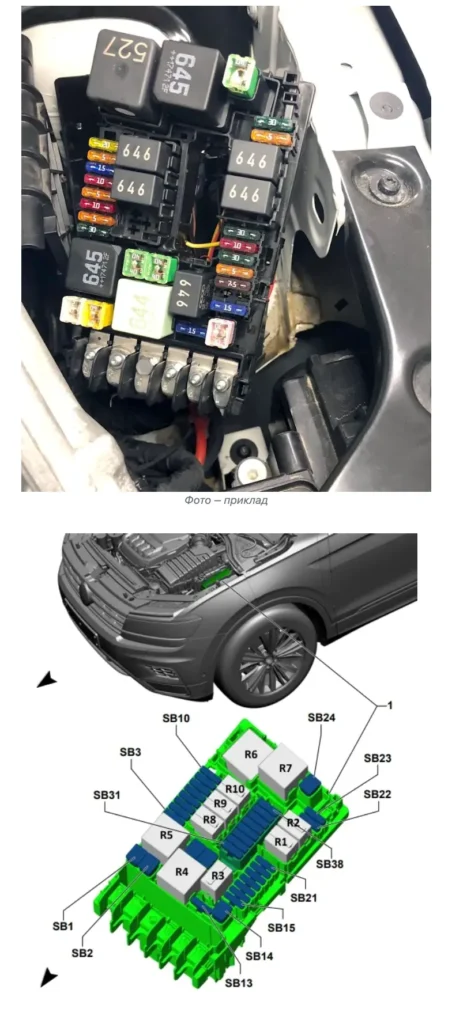

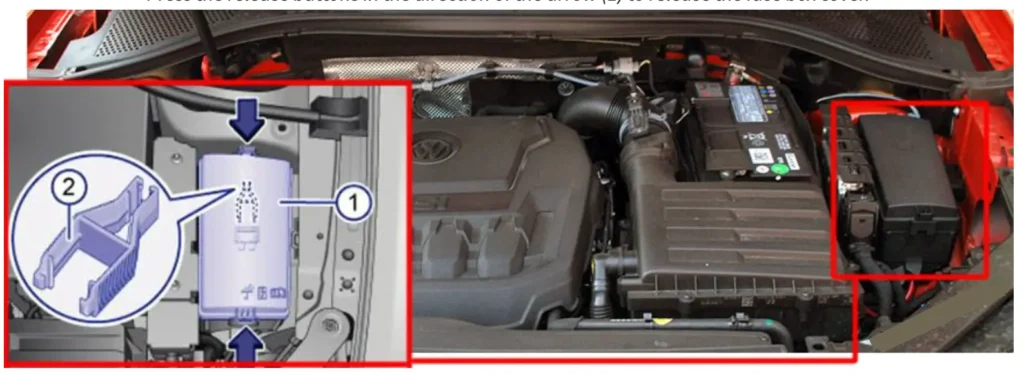

Розташування блоку запобіжників

Натисніть на кнопки розблокування в напрямку стрілки, щоб відкрити кришку блоку запобіжників.

Схема блоку запобіжників

№	A	Призначення запобіжників
SB1	25	Блок управління ABS J104
SB2	40/60	Блок управління ABS J104
SB3	15/30	Блок управління двигуна J623
SB4	5/10	Датчик рівня та температури масла G266 Блок управління вентилятора радіатора J293 Реле системи дозування відновлювача J963 2) Електромагнітний клапан 1 адсорбера N80 1) Керуючий клапан форсунок охолодження поршнів N522 6) Перепускний клапан турбо нагнітача N249 6) Клапан заслінок впускних каналів N316 6) Клапан 1 регулятора фаз газорозподілу впускних клапанів N205 1) Клапан 1 регулятора фаз газорозподілу випускних клапанів N318 1) Клапан регулювання тиску масла N428 1) Клапан контуру ОГ головки блоку циліндрів N489 1) Реле великої потужності нагріву J360 2) Перемикаючий клапан радіатора системи рециркуляції ОГ N345 2) Реле малої потужності нагріву J359 2) Електромагнітний клапан обмеження тиску наддуву N75 2)
SB5	10	Регулятор тиску палива N276 2) Клапан дозування палива N290 2) Реле електроживлення електронних компонентів двигуна J757 Система подачі вторинного повітря GX24 6) Регулятор кулачка випускного клапана
SB6	5	Вимикач стоп-сигналів F
SB7	7,5/10/15	Циркуляційний насос обігрівача V488 2), 6) Блок заслінки ОГ J883 1), 4) Клапан дозування палива N290 4), 7) Циркуляційний насос V55 7) Запірний клапан охолоджуючої рідини N82 6) Клапан контуру охолоджуючої рідини коробки передач N488 Циркуляційний насос ОГ V50 Насос охолоджуючої рідини високотемпературного контуру V467 Насос системи охолодження наддувного повітря V188 Регулятор тиску палива N276 1) Клапан регулювання тиску масла N428 2) Клапан контуру ОГ головки блоку циліндрів N489
SB8	10/15	Лямбда-зонд 1 перед нейтралізатором GX10 Нагрівальний елемент лямбда-зонда Z19 Лямбда-зонд 1 після нейтралізатора GX7 Нагрівальний елемент лямбда-зонда 1 після нейтралізатора Z29 Датчик NOx G295
SB9	5/10/20	Циркуляційний насос обігрівача V488 Електромагнітний клапан 1 адсорбера N80 1) Клапан 1 регулятора фаз газорозподілу впускних клапанів N205 Клапан 1 регулятора фаз газорозподілу випускних клапанів N318 Витратомір повітря G70 2) Блок управління свічки накалювання J179 2) Котушка запалювання
SB10	15/20	Блок управління паливного насоса J538
SB11	40	Нагрівальний елемент додаткового повітряного обігрівача Z35
SB12	40	Нагрівальний елемент додаткового повітряного обігрівача Z35
SB13	15	Блок Mechatronik КП DSG J743
SB14	40	Реле обігріву лобового скла J47
SB15	15	Реле звукового сигналу J413
SB16	20	Реле електроживлення електронних компонентів двигуна J757
SB17	7,5	Головне реле J271 1) Реле електроживлення клеми 30 J317 2) Блок управління двигуна J623 Блок управління ABS J104 Реле обігріву лобового скла J47
SB18	5	Блок управління для контролю АКБ J367 Діагностичний інтерфейс шин даних J533
SB19	30	Електродвигун склоочисника V
SB20	10	Сирена сигналізації H12
SB21	30	Реле 2 обігріву лобового скла J611
SB22	5	Блок управління двигуна J623
SB23	30	Стартер B
SB24	40	Нагрівальний елемент додаткового повітряного обігрівача Z35
SB25		Резерв
SB26		Резерв
SB27		Резерв
SB28		Резерв
SB29		Резерв
SB30		Резерв
SB31		Резерв
SB32		Резерв
SB33	15	Блок Mechatronik КП DSG J743
SB34		Резерв
SB35	30	Електродвигун склоочисника
SB36		Резерв
SB37	20	Блок управління додаткового обігрівача J364
SB38		Резерв
Розшифровка реле
R1		Реле стартера 1 J906
R2		Реле стартера 2 J907
R3		Реле звукового сигналу J413
R4		Реле великої потужності нагріву J360 (тільки для а/м з дизельним двигуном)
		Реле насоса вторинного повітря J299 (тільки для а/м з бензиновим двигуном 2,0 л)
R5		Головне реле J271 (тільки для а/м з бензиновим двигуном) / R5 Реле електроживлення клеми 30 J317 (тільки для а/м з дизельним двигуном)
R6		Блок управління свічки накалювання J179 (тільки для а/м з дизельним двигуном)
R7		Реле малої потужності нагріву J359 (тільки для а/м з дизельним двигуном)
R8		Реле електроживлення електронних компонентів двигуна J757 (тільки для а/м з бензиновим двигуном 2,0 л)
R9		Реле обігріву лобового скла J47 (тільки для а/м з обігрівом лобового скла (4GX))
R10		Реле 2 обігріву лобового скла J611

Силові запобіжники

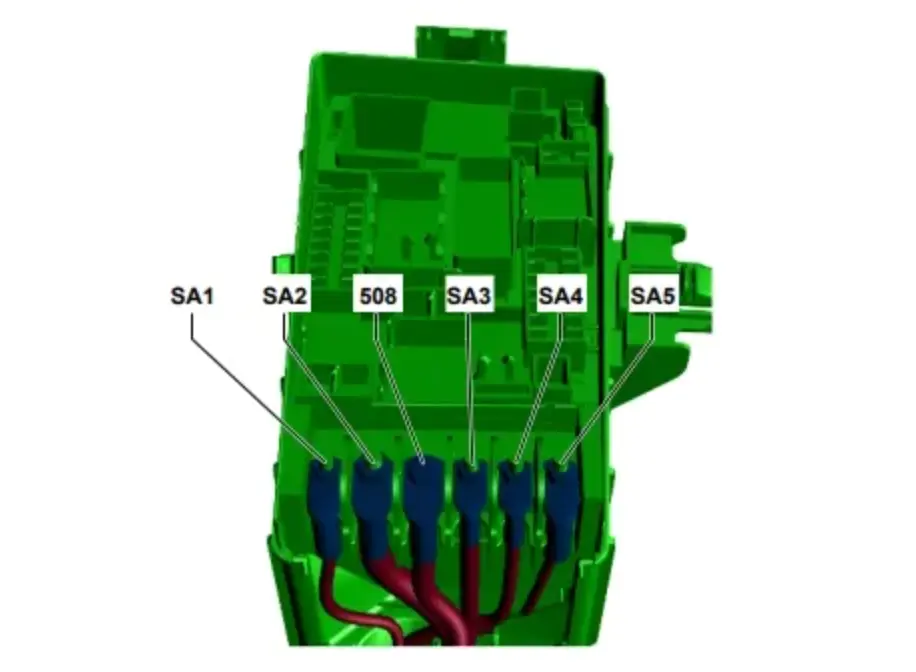

Тримач запобіжників A -SA-

Моделі з акумулятором у моторному відсіку

№	Ампераж	Опис
SA1	125	Живлення для запобіжників
SA2	400	Генератор з регулятором напруги
SA3	80	Блок управління підсилювача рульового управління
SA4	80	Живлення для запобіжників
SA5	50	Вентилятор радіатора

У кришці блока акумуляторної батареї також можуть знаходитися силові запобіжники високої потужності.

Моделі з акумулятором у багажнику

№	Ампераж	Опис
SA1	80 А	Вентилятор радіатора
SA2	400 А	Генератор з регулятором напруги
508	–	Акумулятор
SA3	–	не призначено
SA4	80 А	Блок керування підсилювачем рульового керування
SA5	–	не призначено

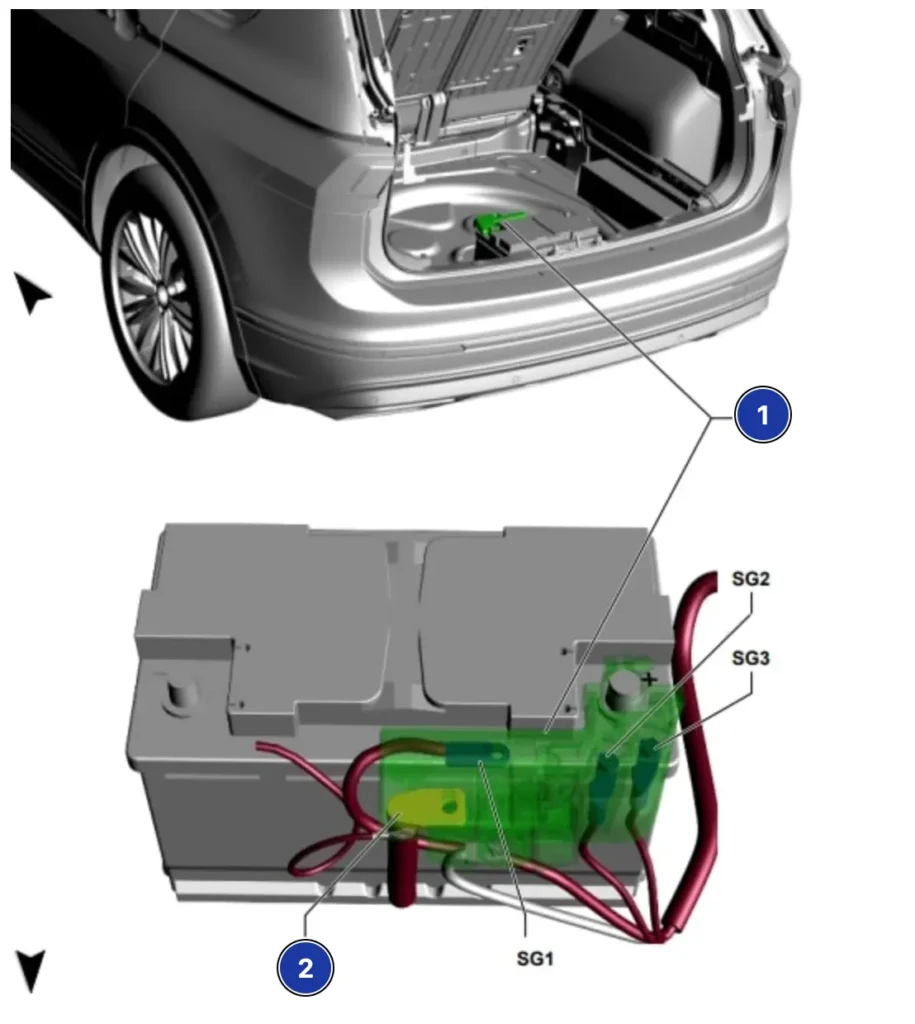

Тримач запобіжників G -SG-

Лише моделі з акумулятором у багажнику

№	Ампераж	Опис
SG1	80 А	Запобіжники на тримачі запобіжників C: 3, 15, 20, 23, 28, 43, 45, 50
SG2	125 А	Запобіжники на тримачі запобіжників C: 1, 2, 5, 14, 22, 32, 42, 46, 47, 49, 51, 53
SG3	125 А	Запобіжник 4 на тримачі запобіжників A; запобіжники на тримачі запобіжників B: 11, 12, 33, 35, 37
