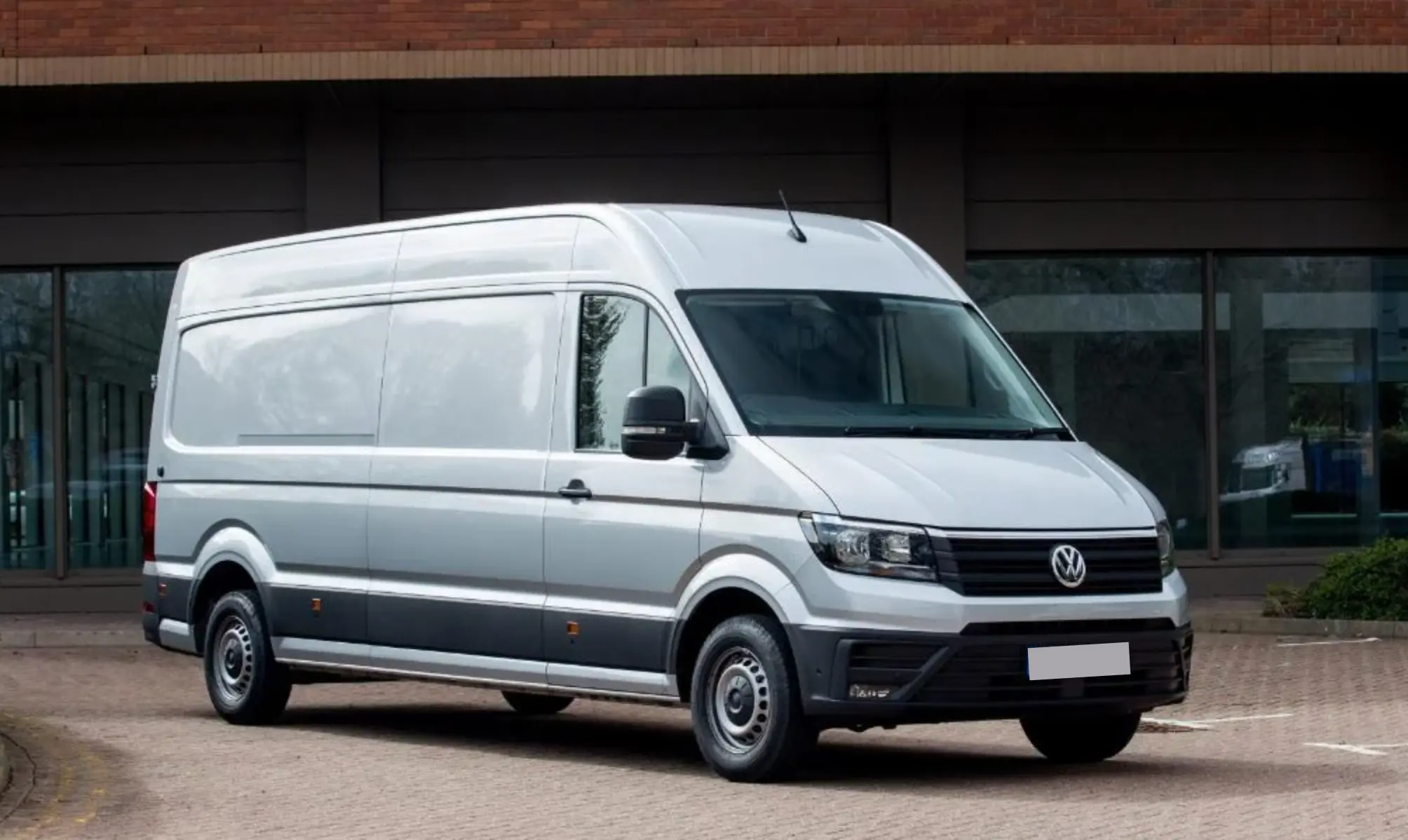

Схеми запобіжників і реле Volkswagen Crafter 2

Матеріал присвячено другому поколінню комерційного фургона Volkswagen Crafter (індекс кузова SY/SZ), яке випускається з 2017 року і по сьогодні. Тут зібрано актуальні схеми монтажних блоків для моделей 2017–2020 років, точні координати розташування салонних і підкапотних панелей, а також детальна розшифровка призначення кожної плавкої вставки й реле.

Оскільки Crafter часто використовується як магістральний фургон, мікроавтобус або спецтранспорт (швидка допомога, поштові служби), його бортова мережа розрахована на величезні навантаження. Через це блоки запобіжників мають кілька потужних силових ліній із захистом на понад 100А, які відключають живлення додаткового обладнання кузова у разі критичного перевантаження.

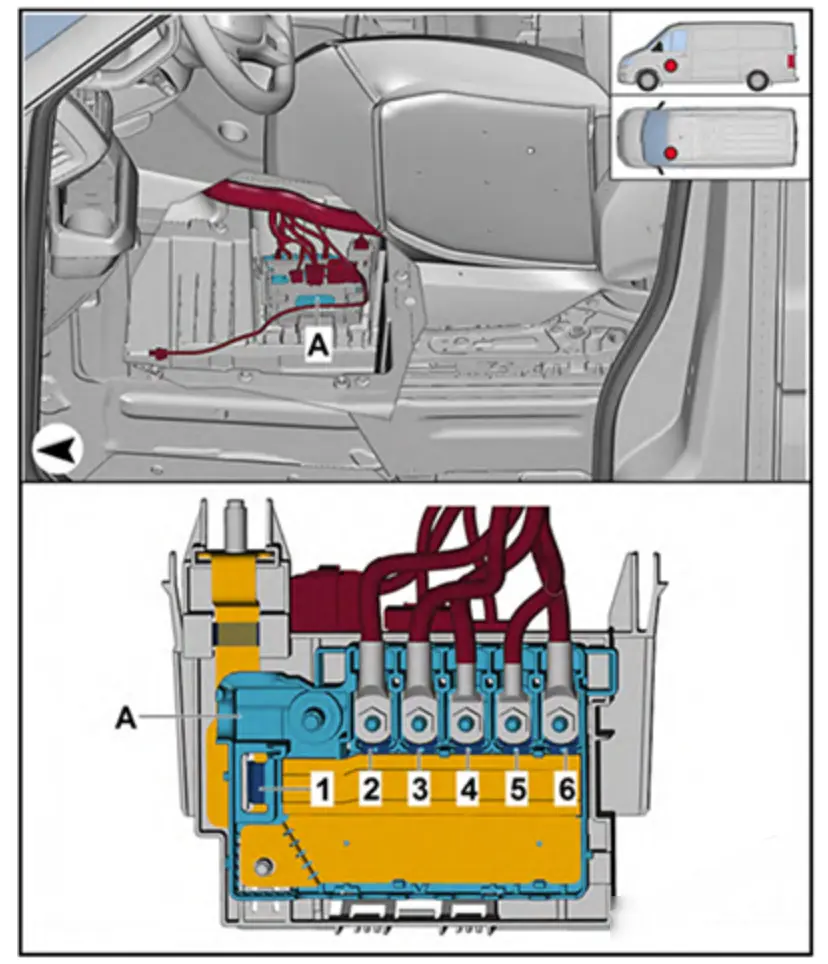

Тримач запобіжників A

Через великі розміри кузова та складну розводку електроніки для комфорту пасажирів і водія, панелі запобіжників в Фольксваген Крафтер II розосереджені по кількох ізольованих зонах — під капотом біля АКБ, у нижній частині панелі приладів з боку водія, а також у спеціальних сервісних нішах біля сидіння водія та стійок кузова.

№	Ампераж	Функція / компонент
1	–	не призначено
2	125 А	Запобіжники на тримачі запобіжників B: №1, 17, 38, 54
3	150 А	Нагрівальний елемент додаткового повітряного опалювача
4	100 А	Реле живлення клеми 15; запобіжники на тримачі запобіжників B: №24, 28, 29, 37
5	100 А	Запобіжники на тримачі запобіжників C: №1, 3, 16, 20, 23, 28, 43, 45, 52
6	125 А	Запобіжники на тримачі запобіжників C: №2, 4, 14, 31, 38, 42, 46, 50, 52, 53; реле обігріву заднього скла; реле живлення клеми 15 №2

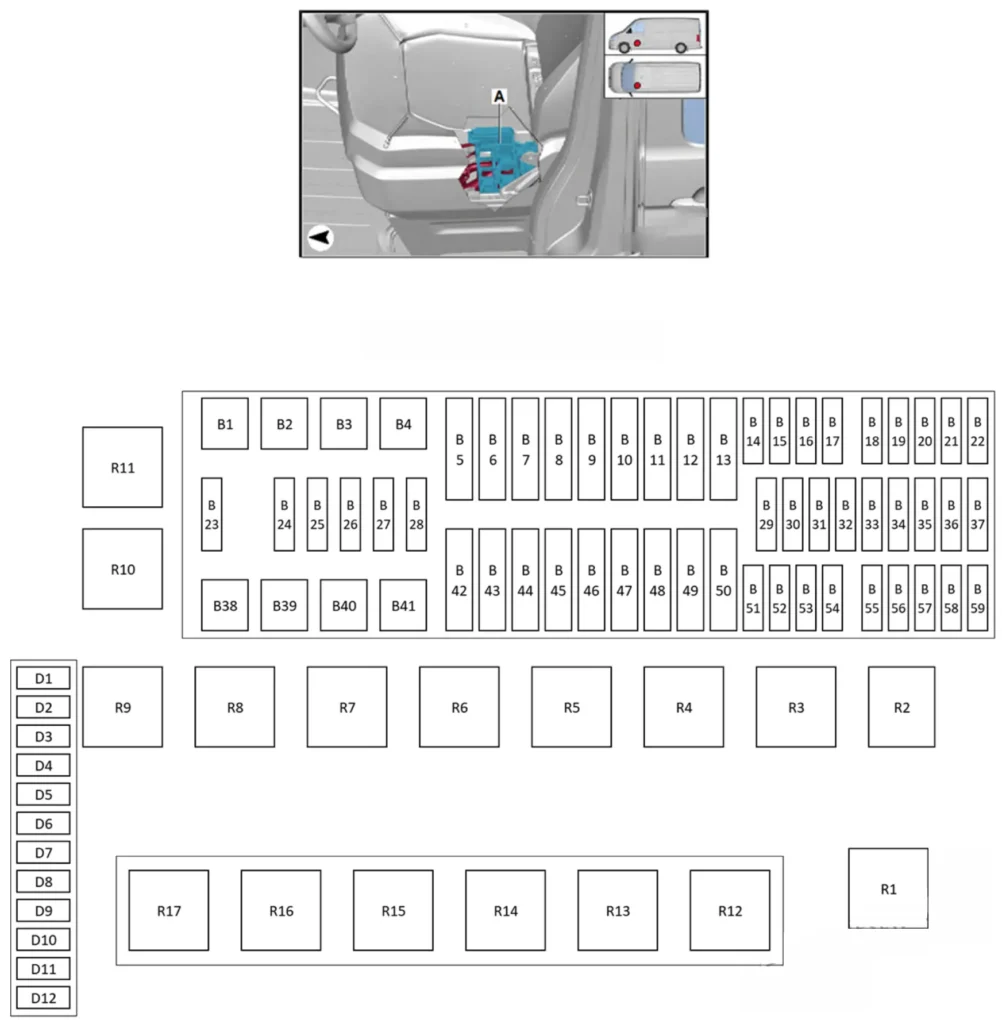

Блок запобіжників і реле під сидінням (тримачі запобіжників B і D)

Розташування та схема блоку запобіжників

№	Ампераж	Функція / компонент
B1	40 А	Блок керування додатковим вентилятором кондиціонера
B2	40 А	Блок керування вентилятором свіжого повітря
B2	60 А	Перетворювач постійного/змінного струму з розеткою, 12В–230В
B3	40 А	Блок керування додатковим вентилятором 2 кондиціонера
B4	50 А	Реле обігріву лобового скла; обігрів лобового скла
B5	15 А	Керування опаленням і кондиціонуванням
B6	20 А	Розетка 12В 4 (моделі без другого акумулятора); розетка 12В 5 (моделі без другого акумулятора); розетка 12В 6 (моделі без другого акумулятора); запобіжник 7 на тримачі запобіжників D (моделі з другим акумулятором)
B7	15 А	Точка підключення 3 для гідроборта
B8	30 А	Блок керування спеціального автомобіля
B9	20 А	Зарядний пристрій акумулятора, 230 або 110В/12В (моделі без другого акумулятора); розетка 12В (моделі без другого акумулятора); розетка 12В 2 (моделі без другого акумулятора); розетка 12В 3 (моделі без другого акумулятора); розетка 12В (моделі без другого акумулятора)
B10	20 А / 30 А	Блок керування додатковим опалювачем; блок керування масажем переднього правого сидіння
B11	30 А	Точка підключення 3 для трибокового самоскида
B12	15 А	Реле перемикання 1 вентилятора даху (моделі без другого акумулятора); вентилятор даху
B13	20 А	Блок керування масажем переднього лівого сидіння
B14	10 А	Блок керування системою контролю тиску в шинах
B15	10 А	Блок керування датчиками важеля селектора
B16	10 А	Реле системи дозування реагенту
B17	10 А	Реле циркуляційного насоса; циркуляційний насос
B18	10 А	Блок керування двигуном
B19	–	не призначено
B20	–	не призначено
B21	15 А	Мотор склоочисника заднього лівого крила дверей
B22	–	не призначено
B23	–	не призначено
B24	10 А	Регулятор коригування дальності фар; тахограф; передня ліва фара; передня права фара; діагностичний роз’єм; нагрівальний елемент додаткового повітряного опалювача
B25	15 А	Мотор склоочисника заднього лівого крила дверей (фургон і Kombi); запобіжники №21, 58 на тримачі запобіжників B
B26	20 А	Точка підключення 3 для гідроборта; точка підключення 3 для трибокового самоскида
B27	10 А	Блок керування адаптивним круїз-контролем; блок керування системою контролю сліпих зон; блок керування системою контролю сліпих зон 2; передня камера систем допомоги водієві
B28	15 А	Мотор склоочисника заднього правого крила дверей (моделі з другим акумулятором)
B29	10 А	Блок керування ABS
B30	7.5 А	Реле живлення клеми 50; реле живлення клеми 50 №2; датчик положення зчеплення; реле стартера 1; реле стартера 2
B31	10 А	Кнопка TCS та ESP; поворотний перемикач світла; вимикач заднього ходу
B32	7.5 А	Блок керування зумером попередження заднього ходу
B33	10 А	Тахограф; датчик якості повітря; датчик тиску в контурі холодоагенту; 12-контактний роз’єм
B34	7.5 А	Контрольна лампа відключення подушки безпеки переднього пасажира; блок керування подушками безпеки
B35	10 А	Блок керування паркувальним асистентом
B36	–	не призначено
B37	7.5 А / 10 А	Реле для спеціального обладнання, клема 15
B38	30 А	Реле живлення клеми 50; реле живлення клеми 50 №2; реле стартера 1; реле стартера 2
B39	–	не призначено
B40	40 А	Блок керування вентилятором теплого повітря
B41	50 А	Реле обігріву лобового скла 2; обігрів лобового скла
B42	30 А	Блок керування спеціального автомобіля
B43	30 А	Блок керування спеціального автомобіля
B44	30 А	Блок керування розпізнаванням причепа
B45	30 А	Блок керування розпізнаванням причепа
B46	30 А	Блок керування розпізнаванням причепа
B47	30 А	Блок керування розпізнаванням причепа
B48	30 А	Блок керування нагрівачем реагенту
B49	30 А	Блок керування спеціального автомобіля
B50	30 А	Реле паливного насоса; блок паливного насоса
B51	10 А	12-контактний роз’єм
B52	10 А	Блок керування двигуном
B53	7.5 А	Блок керування регулюванням акумулятора
B54	–	не призначено
B55	–	не призначено
B56	–	не призначено
B57	–	не призначено
B58	15 А	Мотор склоочисника заднього правого крила дверей
B59	–	не призначено
D1	30 А	Блок керування спеціального автомобіля (моделі з другим акумулятором)
D2	–	не призначено
D3	30 А	Блок керування спеціального автомобіля (моделі з другим акумулятором)
D4	–	не призначено
D5	20 А	Розетка 12В (моделі з другим акумулятором); розетка 12В 2 (моделі з другим акумулятором); розетка 12В 3 (моделі з другим акумулятором); розетка 12В (моделі з другим акумулятором)
D6	20 А	Зарядний пристрій акумулятора, 230 або 110В/12В (моделі з другим акумулятором)
D7	20 А	Розетка 12В 4 (моделі з другим акумулятором); розетка 12В 5 (моделі з другим акумулятором); розетка 12В 6 (моделі з другим акумулятором)
D8	15 А	Розетка радіостанції (моделі з другим акумулятором)
D9	15 А	Реле проблискового маячка (моделі з другим акумулятором)
D10	15 А	Блок керування проблисковим маячком (моделі з другим акумулятором)
D11	15 А	Реле перемикання 1 вентилятора даху (моделі з другим акумулятором); вентилятор даху
D12	25 А	Блок керування додатковим повітряним опалювачем

Реле

Позначення	Функція
R1	не призначено
R2	Реле перемикання 2 вентилятора даху
R3/1	Реле паливного насоса
R3/2	Реле системи дозування реагенту
R4/1	Реле стартера 1
R4/2	Реле стартера 2
R5	Реле живлення клеми 15
R6	Блок керування зумером попередження заднього ходу
R7	не призначено
R8	Реле салонного освітлення
R9	не призначено
R10	Реле циркуляційного насоса
R11	Реле перемикання 1 вентилятора даху
R12	Блок керування проблисковим маячком
R13/1	Реле проблискового маячка
R13/2	Реле для спеціального обладнання, клема 15
R14	Реле гідроборта
R15	не призначено
R16	не призначено
R17	не призначено

Блок запобіжників панелі приладів (тримач запобіжників C)

Розташування блоку запобіжників

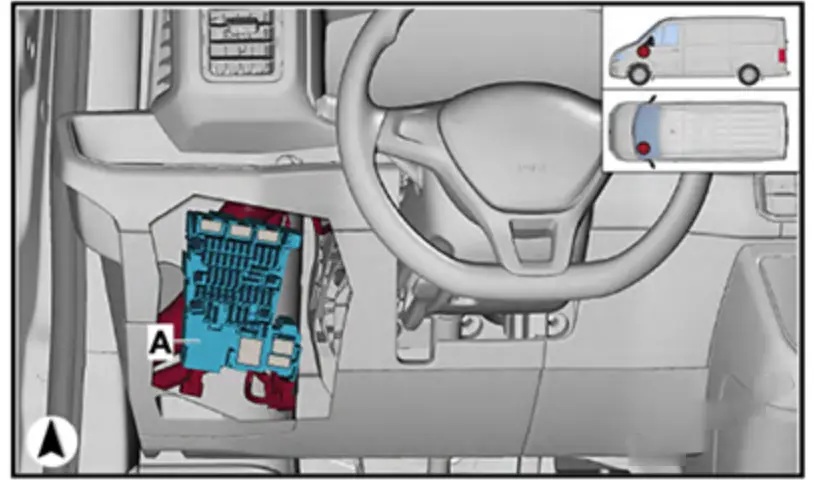

Автомобіль з лівостороннім керуванням

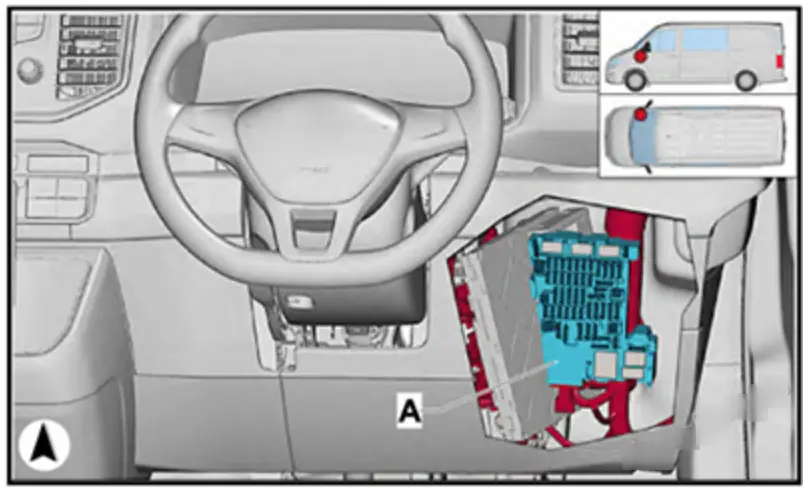

Автомобіль з правостороннім керуванням

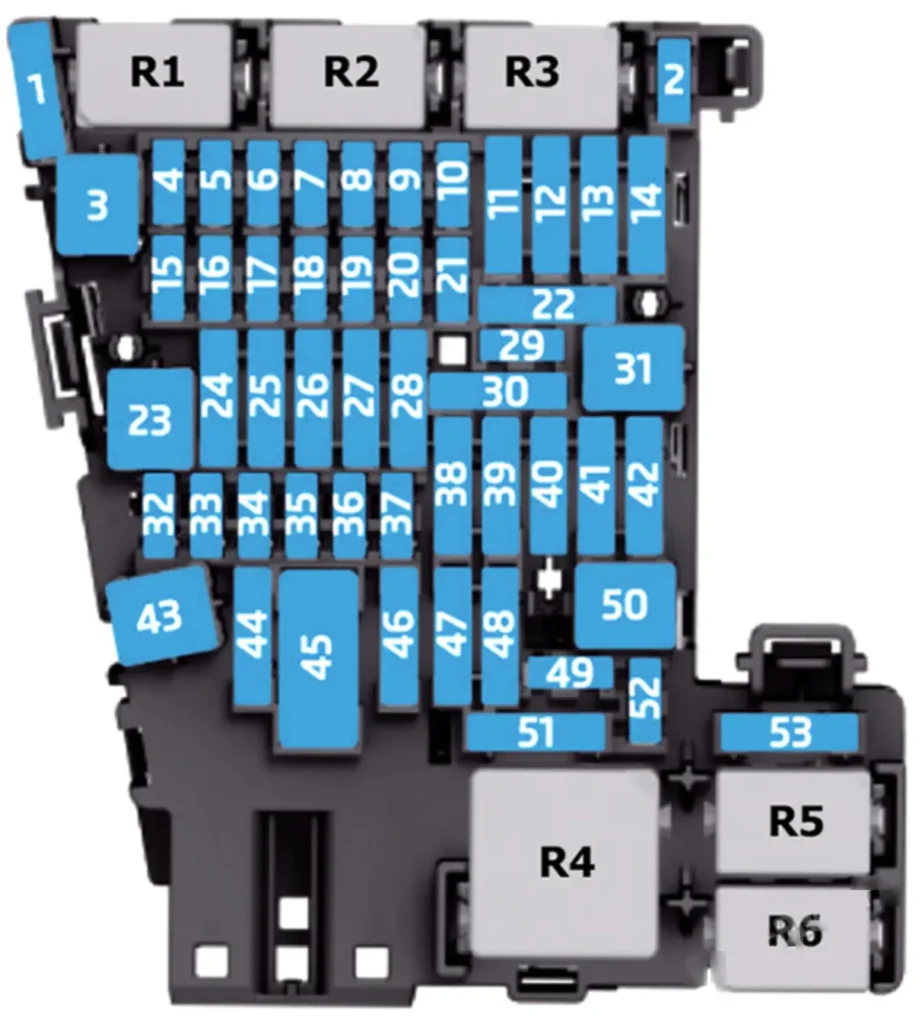

Схема блоку запобіжників

№	Ампераж	Функція / компонент
1	30 А	Реле мотора склоочисника 1; реле мотора склоочисника 2
2	10 А	Блок електроніки рульової колонки
3	50 А	Блок керування ABS
4	10 А	Блок керування блокуванням диференціала; блок керування повним приводом
5	10 А	Діагностичний інтерфейс шини даних
6	10 А	Датчик салонного моніторингу; датчик салонного моніторингу 3
7	10 А	Реле обігріву заднього скла; блок керування системою кондиціонування; приймач дистанційного керування додаткового опалювача
8	10 А	Поворотний перемикач світла; датчик вологості повітря, дощу та світла; діагностичний роз’єм
9	7.5 А	Тахограф
10	10 А	Блок керування мультимедійною системою; блок дисплея переднього інформаційного екрана та блок керування
11	15 А	Реле для спеціального обладнання, клема 15; електрична клемна колодка для зовнішнього використання
12	30 А	Блок керування 1 інформаційної електроніки
13	15 А	Блок керування автоматичною коробкою передач
14	15 А	Блок керування зумером попередження заднього ходу
15	–	не призначено
16	7.5 А	USB-хаб
17	10 А	Блок керування модулем екстреного виклику та зв’язку; комбінація приладів
18	10 А	Камера заднього виду; камера для системи маневрування з причепом; 4-контактний роз’єм
19	7.5 А	Реле живлення клеми 15
20	7.5 А	Відсік для зберігання з інтерфейсом для мобільного телефону; блок керування стабілізацією прийому/передачі
21	10 А	Реле паливного насоса
22	20 А	Обігрів заднього скла в лівих дверях крила
23	40 А	Блок керування бортовим живленням
24	7.5 А	Сирена сигналізації
25	30 А	Блок керування дверима водія; блок керування задніми правими дверима
26	30 А	Блок керування бортовим живленням
27	30 А / 15 А	Блок керування ABS
28	25 А	Електрична клемна колодка для зовнішнього використання
29	–	не призначено
30	20 А	Обігрів заднього скла в правих дверях крила
31	40 А	Блок керування бортовим живленням
32	10 А	Вимикач стоп-сигналу; датчик положення зчеплення
33	7.5 А	Блок керування вентилятором радіатора; вентилятор радіатора; блок керування вентилятором радіатора 2; вентилятор радіатора 2; реле системи дозування реагенту; блок подачі реагенту системи дозування; датчик якості реагенту
34	15 А	Витратомір повітря; лямбда-зонд 1 до каталізатора; блок керування датчиком NOx; блок керування електронікою датчика; блок керування датчиком NOx 2
35	10 А	Клапан дозування палива
36	15 А	Клапан регулювання тиску масла; насос охолодження наддувного повітря; насос охолоджувача рециркуляції відпрацьованих газів; додатковий насос опалювача
37	7.5 А	Витратомір повітря; блок автоматичного керування розжарюванням; нагрівальний елемент вентиляції картера
38	15 А	Реле проблискового маячка
39	30 А	Блок керування дверима переднього пасажира; блок керування задніми правими дверима
40	15 А	Блок електроніки рульової колонки
41	10 А	Реле салонного освітлення
42	40 А	Блок керування бортовим живленням
43	30 А	Блок керування бортовим живленням
44	15 А	Реле звукового сигналу
45	20 А	Перемикач регулювання поперекового підпору переднього лівого сидіння (лівостороннє кермо); перемикач регулювання поперекового підпору переднього правого сидіння (правостороннє кермо)
46	30 А	Реле мотора склоочисника 1; реле мотора склоочисника 2; перетворювач постійного/змінного струму з розеткою, 12В–230В
47	30 А	Блок керування двигуном
48	10 А	Датчик рівня та температури масла; соленоїдний клапан регулювання наддувного тиску; заслінка випускної системи; заслінка впускного колектора; байпасний клапан охолодження рециркуляції відпрацьованих газів
49	10 А	Реле системи дозування реагенту; датчик якості реагенту; блок подачі реагенту системи дозування; мотор жалюзі радіатора; мотор жалюзі радіатора 2
50	40 А	Блок керування вентилятором свіжого повітря
51	–	не призначено
52	15 А	Блок керування проблисковим маячком
53	–	не призначено

Реле

Позначення	Функція
R1	Реле звукового сигналу
R2	не призначено
R3	не призначено
R4	Реле живлення клеми 15 №2
R5	не призначено
R6	Реле обігріву заднього скла

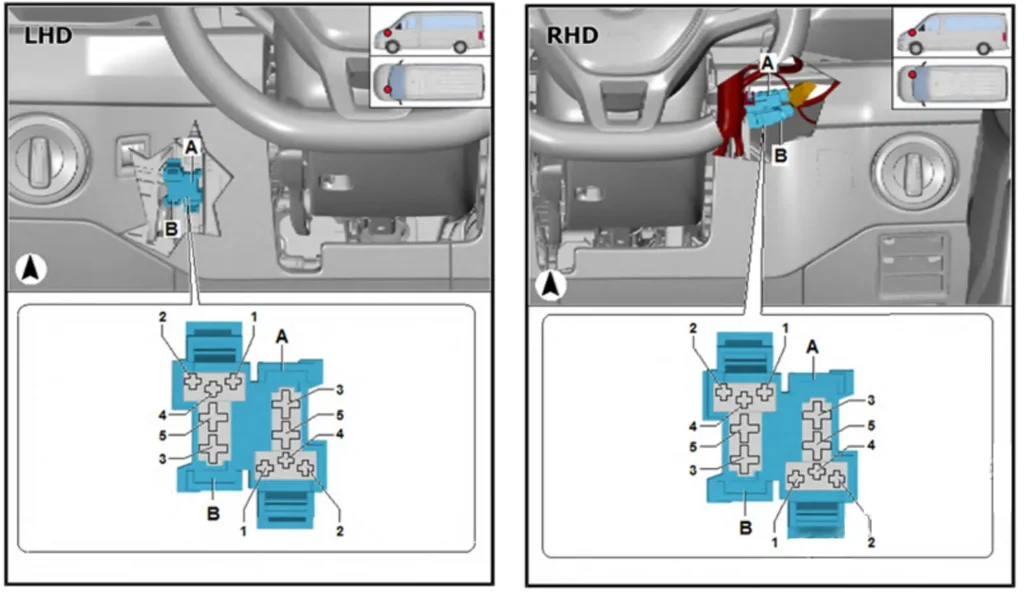

Тримач реле зліва під панеллю приладів

№	Реле
A	Реле мотора склоочисника 1
B	Реле мотора склоочисника 2

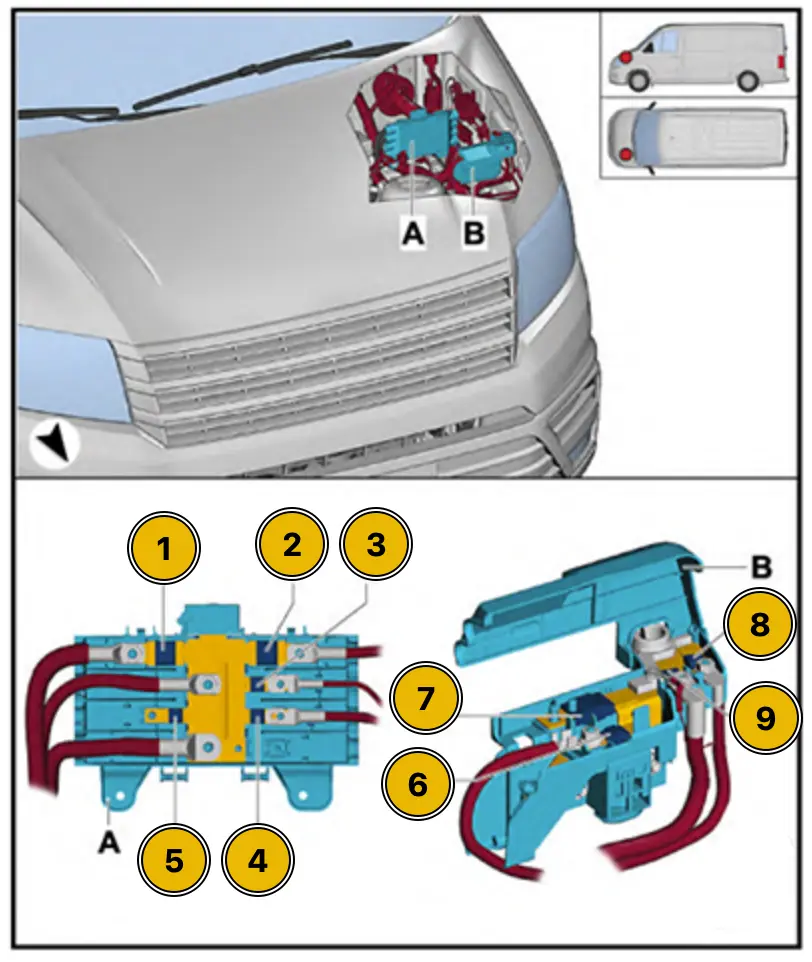

Тримачі запобіжників F і H

№	Ампераж	Функція / компонент
1	250 А / 400 А	Генератор з регулятором напруги
2	300 А	Реле кола зарядки другого акумулятора (моделі з другим акумулятором); другий акумулятор
3	60 А	Блок автоматичного керування розжарюванням
4	70 А / 100 А	Блок керування вентилятором радіатора; вентилятор радіатора; блок керування вентилятором радіатора 2; вентилятор радіатора 2
5	125 А	Блок керування підсилювачем рульового керування
6	200 А	не призначено
7	200 А	Точка підключення 1 для гідроборта; точка підключення 1 для трибокового самоскида
8	100 А	Тримач запобіжників D (моделі з другим акумулятором)
9	300 А	не призначено

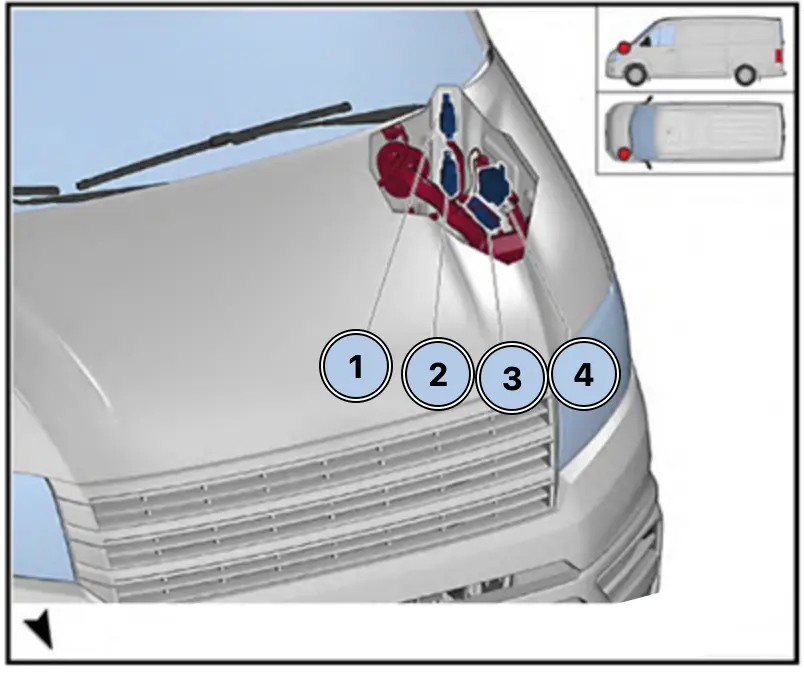

Реле в лівій частині моторного відсіку

№	Реле
1	Реле обігріву лобового скла
2	Реле обігріву лобового скла 2
3	Блок автоматичного керування розжарюванням
4	Реле кола зарядки другого акумулятора
