Volkswagen Sharan другого покоління (заводський індекс 7N), що вироблявся в період з 2010 по 2023 рік, є надійним і практичним сімейним мінівеном. Складна архітектура транспортного засобу та насиченість електронними системами управління (включаючи електроприводи дверей, мультимедійні комплекси та кліматичні установки) зумовили розгалужену структуру бортової електромережі з використанням кількох монтажних блоків.
У цій публікації представлена детальна технічна інформація щодо блоків запобіжників і реле для модельного ряду Фольксваген Шаран II: точна локалізація захисних панелей у салонному просторі та моторному відсіку, актуальні схемні креслення монтажних блоків, а також повна розшифровка функціонального призначення кожного елемента.
Примітка: фактична конфігурація та наявність окремих запобіжників можуть варіюватися залежно від року випуску та комплектації автомобіля.

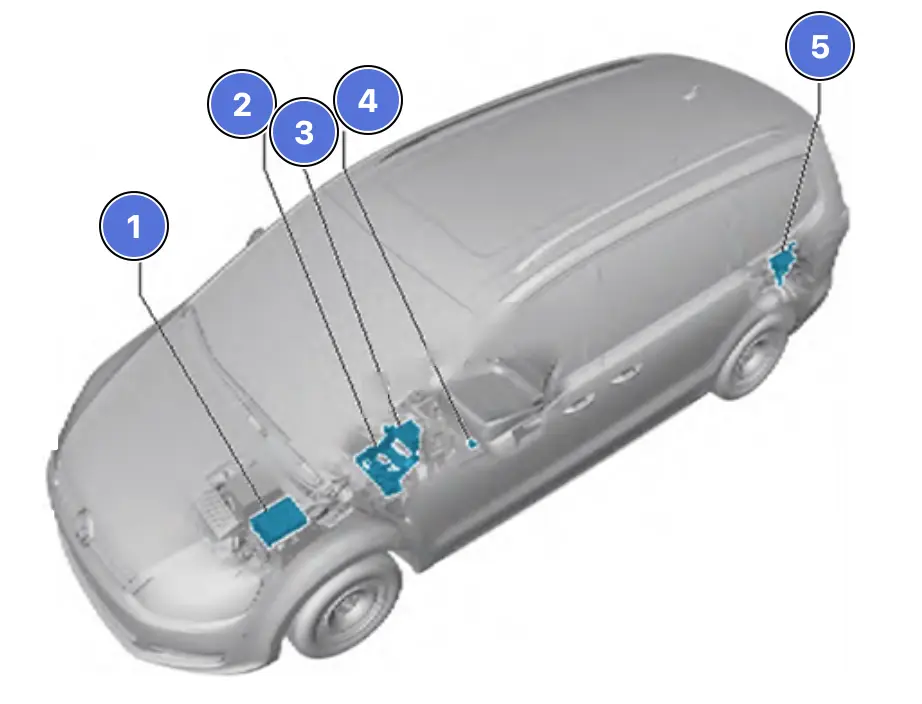

Розташування блоку запобіжників
На відміну від простих седанів, де зазвичай є лише салонний і підкапотний блоки, у Sharan 2 блоки розподілені по кількох прихованих місцях: частина ховається в торці приладової панелі або під кермовою колонкою, а інші потужні розподільні щитки можуть розташовуватися в багажному відділенні та під сидіннями (залежно від модифікації). Знайти потрібну плавку вставку часом буває справжнім квестом.

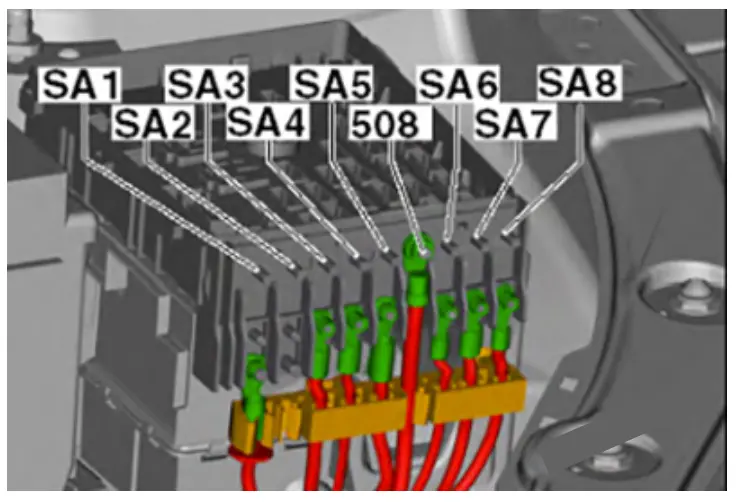

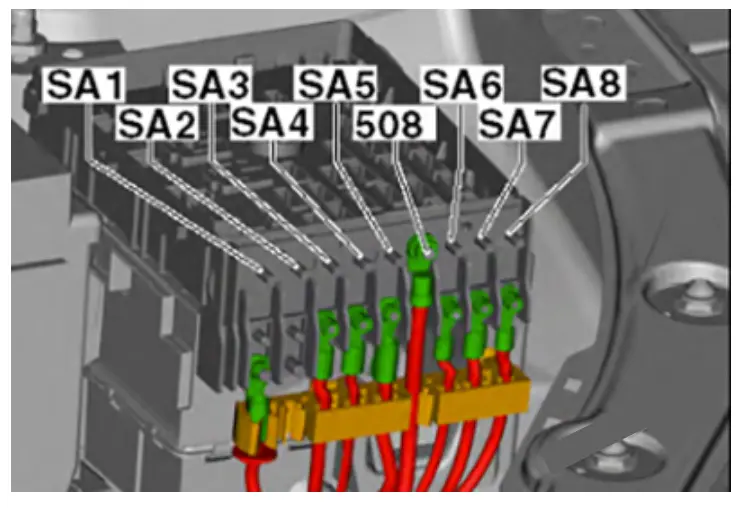

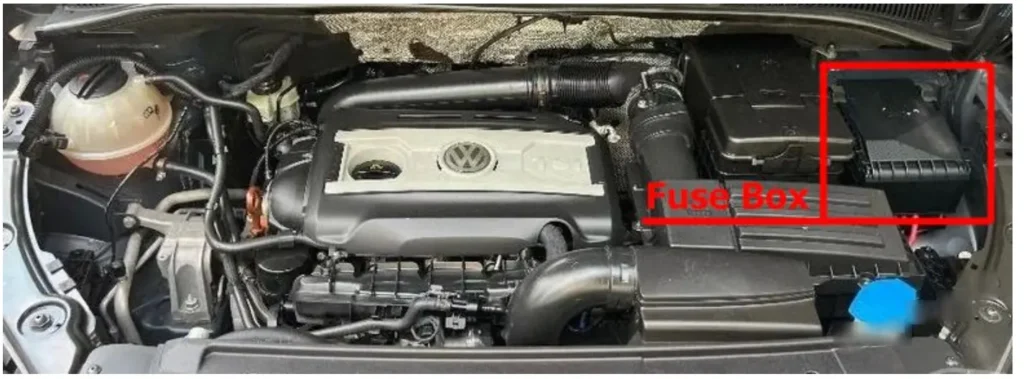

Панель запобіжників A (-SA-), панель запобіжників B (-SB-) — розташування запобіжників у моторному відсіку

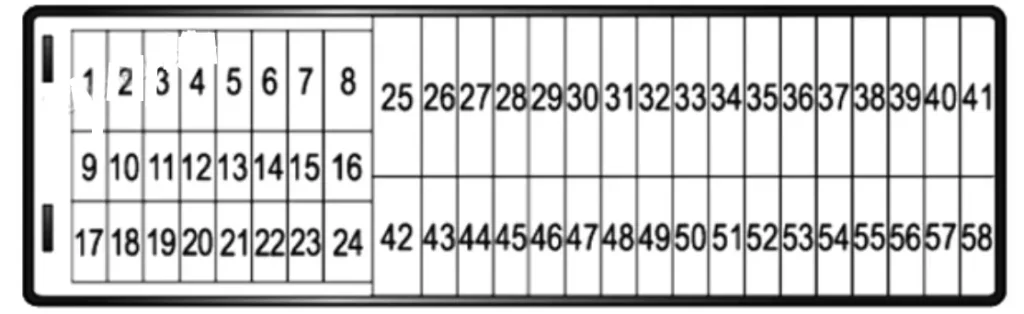

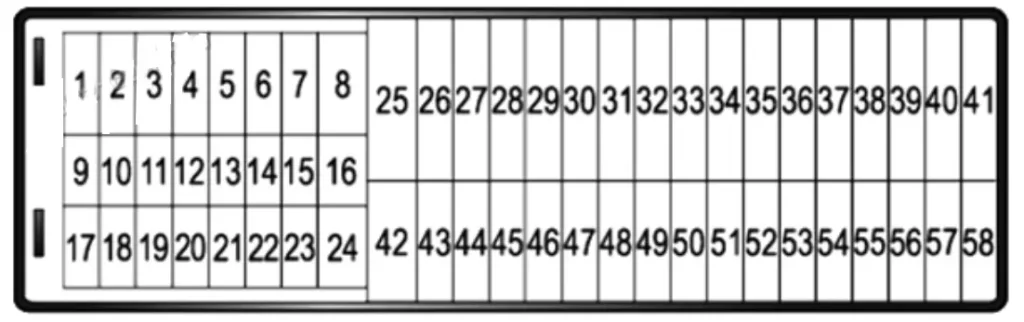

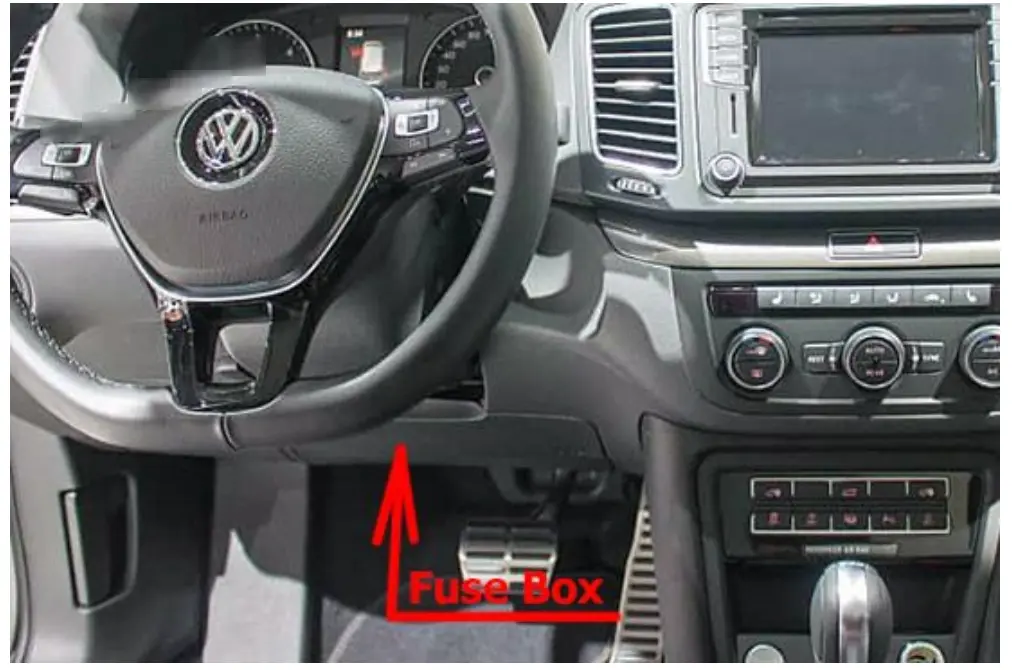

Панель запобіжників C (-SC-) — розташування запобіжників у салоні
Тримач запобіжників і реле SR1
Тримач запобіжників K (-SK-) (лише для спеціальних автомобілів)

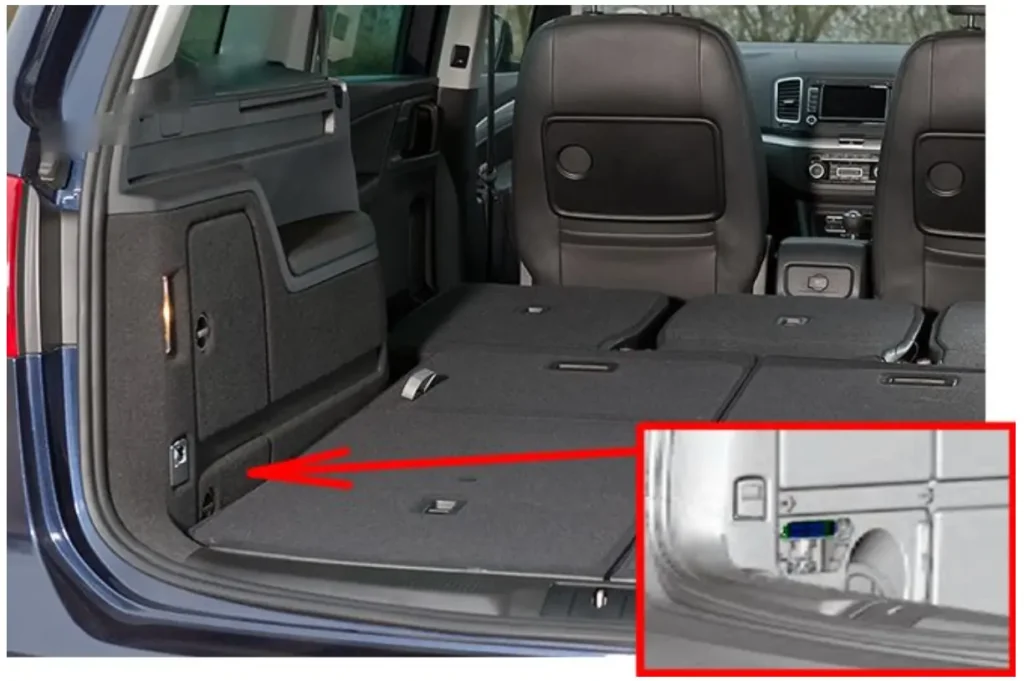

Панель запобіжників D (-SD-) — розташування запобіжників у багажнику
Контрольна лампа відключення подушки безпеки переднього пасажира; блок керування подушками безпеки
10
5 А
Таксометр; дзеркальний таксометр; блок керування дистанційним керуванням таксі-сигналізації
11
10 А
Блок керування повним приводом
12
10 А
Ліва газорозрядна (ксенонова) лампа
13
5 А
Кнопка електромеханічного стоянкового гальма; датчик рівня та температури масла; вимикач заднього ходу; блок керування перед центральною консоллю; датчик високого тиску; блок керування паркувальним асистентом; салонне дзеркало; передня камера систем допомоги водієві
14
7.5 А
Перемикач світла; блок керування розпізнаванням причепа; блок керування електромеханічним стоянковим гальмом; блок керування ABS; вимикач стоп-сигналу; блок керування підсилювачем рульового керування; блок керування двигуном; діагностичний інтерфейс шини даних; блок керування комбінацією приладів
15
10 А
Реле роботи додаткового опалювача; діагностичний роз’єм; передня ліва фара (не ксенон); передня права фара (не ксенон); блок керування поворотним світлом і регулюванням дальності фар; регулятор підсвітки перемикачів і приладів; витратомір повітря
16
10 А
Права газорозрядна (ксенонова) лампа
17
5 А
Блок керування електронікою мобільного телефону; блок керування модулем екстреного виклику та зв’язку
18
7.5 А
Блок керування дистанційним керуванням таксі-сигналізації; блок керування передачею даних
19
–
не призначено
20
5 А
Блок керування ABS
21
5 А
Клапан відключення 2-го теплообмінника
22
7.5 А
Датчик дощу та світла; діагностичний роз’єм; блок керування системою камери заднього виду; перемикач світла
23
7.5 А
Блок керування датчиками важеля селектора; кнопка електромеханічного стоянкового гальма; блок керування Climatronic; блок керування системою кондиціонування; блок керування та дисплей заднього клімат-контролю; датчик регулювання заднього вентилятора; приймач дистанційного керування додаткового підігрівача охолоджувальної рідини
24
7.5 А
Блок керування доступом і запуском
25
7.5 А
Мехатронік коробки передач з подвійним зчепленням; блок керування датчиками важеля селектора
26
5 А
Датчик якості повітря
27
–
не призначено
28
10 А
Мотор заднього склоочисника
29
30 А
Розетка 12В; розетка 12В 3; блокувальний діод
30
30 А
Прикурювач; розетка 12В 2; блок керування бортовим живленням; зворотний зв’язок діагностики клеми 75
31
–
не призначено
32
–
не призначено
33
–
не призначено
34
–
не призначено
35
–
не призначено
36
30 А
Блок керування електромеханічним стоянковим гальмом
37
10 А / 25 А
Радіостанція; блок керування регулюванням розсувного даху
38
10 А / 30 А
Таксометр; дзеркальний таксометр; кнопка переднього салонного освітлення; перемикач таксі-знака; кнопка активної таксі-сигналізації; блок керування роликовою шторкою даху
39
7.5 А
Блок електроніки рульової колонки
40
5 А
Блок керування мультимедійною системою
41
5 А
Комбінація приладів
42
15 А
Блок керування електронно-керованим демпфуванням
43
30 А
Перемикач регулювання поперекового підпору сидіння водія; перемикач регулювання поперекового підпору сидіння переднього пасажира
Блок керування двигуном; головне реле; запобіжники на тримачі запобіжників B: 10, 14, 16, 18, 20, 23, 24
F14
10 А / 30 А
Насос реагенту; котушки запалювання 1–4 з вихідним каскадом
F15
–
не призначено
F16
30 А / 15 А
Блок керування нагрівачем реагенту; лямбда-зонд; лямбда-зонд після каталізатора; електромагнітна муфта компресора наддуву
F17
15 А / 20 А
Клапан регулювання тиску палива
F18
30 А
Блок керування паливним насосом; вакуумний насос гальм
F19
30 А
Блок керування мотором склоочисника
F20
15 А
Реле додаткового насоса охолоджувальної рідини; лямбда-зонд; блок керування датчиком NOx; витратомір повітря
F21
20 А
Блок керування додатковим опалювачем
F22
20 А / 30 А
Задній вентилятор свіжого повітря; реле системи омивача фар, насос системи омивача фар
F23
15 А
Соленоїдний клапан регулювання наддувного тиску; нагрівальний елемент вентиляції картера; блок автоматичного керування розжарюванням; клапан перемикання охолоджувача рециркуляції відпрацьованих газів; клапан дозування палива; клапан регулювання тиску палива; насос циркуляції охолоджувальної рідини 2; реле додаткового насоса охолоджувальної рідини; датчик положення зчеплення; вимикач стоп-сигналу
F24
10 А
Реле живлення компонентів двигуна; запобіжники на тримачі запобіжників B: 17, 28; блок керування вентилятором радіатора; клапан рециркуляції повітря турбокомпресора; електромагнітний клапан адсорбера 1; клапан керування розподільним валом 1; соленоїдний клапан регулювання наддувного тиску; реле низької потужності нагрівача; реле високої потужності нагрівача
F25
40 А
Блок керування ABS
F26
40 А
Блок керування вентилятором свіжого повітря; реле низької потужності нагрівача
Блок керування системою контролю сліпих зон 1; блок керування системою контролю сліпих зон 2
7
–
не призначено
8
–
не призначено
9
7.5 А
Контрольна лампа відключення подушки безпеки переднього пасажира; блок керування подушками безпеки
10
5 А
Таксометр; дзеркальний таксометр; стабілізатор напруги; блок керування дистанційним керуванням таксі-сигналізації
11
10 А
Блок керування повним приводом
12
10 А
Ліва газорозрядна (ксенонова) лампа
13
5 А
Блок керування перед центральною консоллю; кнопка електромеханічного стоянкового гальма; датчик рівня та температури масла; вимикач заднього ходу; блок керування адаптивним круїз-контролем; датчик високого тиску; блок керування паркувальним асистентом; блок керування рульовим керуванням системи паркування; передня камера систем допомоги водієві; автоматичне протиослiплювальне салонне дзеркало
14
7.5 А
Перемикач світла; блок керування розпізнаванням причепа; блок керування ABS; блок керування підсилювачем рульового керування; блок керування двигуном; діагностичний інтерфейс шини даних; блок керування комбінацією приладів; датчик рівня та температури масла; кнопка електромеханічного стоянкового гальма
15
10 А
Реле роботи додаткового опалювача; діагностичний роз’єм; передня ліва фара (не ксенон); передня права фара (не ксенон); блок керування поворотним світлом і регулюванням дальності фар; регулятор підсвітки перемикачів і приладів; витратомір повітря
16
10 А
Права газорозрядна (ксенонова) лампа
17
5 А
Блок керування модулем екстреного виклику та зв’язку
18
–
не призначено
19
–
не призначено
20
5 А
Блок керування ABS
21
5 А
Клапан відключення 2-го теплообмінника; кнопка електромеханічного стоянкового гальма; важіль селектора
22
7.5 А
Датчик дощу та світла; діагностичний роз’єм; блок керування системою камери заднього виду; перемикач світла
23
7.5 А
Важіль селектора; кнопка електромеханічного стоянкового гальма; блок керування Climatronic; блок керування системою кондиціонування; блок керування та дисплей заднього клімат-контролю; датчик регулювання заднього вентилятора; приймач дистанційного керування додаткового підігрівача охолоджувальної рідини; клапан відключення 2-го теплообмінника
24
7.5 А
Блок керування доступом і запуском
25
7.5 А
Мехатронік коробки передач з подвійним зчепленням; важіль селектора
26
5 А
Датчик якості повітря
27
–
не призначено
28
10 А
Мотор заднього склоочисника
29
20 А / 30 А
Прикурювач; розетка 12В; розетка 12В 2; розетка 12В 3; блокувальний діод; блок керування бортовим живленням; зворотний зв’язок діагностики клеми 75
30
30 А
Прикурювач; розетка 12В 2; реле вентилятора
31
–
не призначено
32
–
не призначено
33
–
не призначено
34
–
не призначено
35
–
не призначено
36
5 А / 20 А
Двосторонній підсилювач сигналу для мобільного телефону/передачі даних; відсік для зберігання з інтерфейсом для мобільного телефону; блок керування 1 інформаційної електроніки
37
25 А
Блок керування регулюванням розсувного даху
38
30 А
Блок керування роликовою шторкою даху
39
7.5 А
Блок електроніки рульової колонки
40
5 А
Двосторонній підсилювач сигналу для мобільного телефону/передачі даних; відсік для зберігання з інтерфейсом для мобільного телефону
41
5 А
Комбінація приладів
42
15 А
Блок керування електронно-керованим демпфуванням
43
30 А
Перемикач регулювання поперекового підпору сидіння водія; перемикач регулювання поперекового підпору сидіння переднього пасажира
Сирена сигналізації; датчик салонного моніторингу; блок керування бортовим живленням; живлення протиугінної сигналізації клеми 30
49
7.5 А
Реле системи дозування реагенту; блок подачі реагенту системи дозування
50
30 А
Блок керування бортовим живленням (T52b/1); живлення центрального замка клеми 30
51
30 А
Блок керування підігрівом передніх сидінь
52
30 А
Задній вентилятор свіжого повітря
53
30 А
Перетворювач постійного/змінного струму з розеткою, 12В–230В
54
10 А
Блок керування електронним замком рульової колонки
55
20 А
Блок керування повним приводом
56
30 А
Блок керування системою дозування реагенту
57
–
не призначено
58
30 А
Стабілізатор напруги

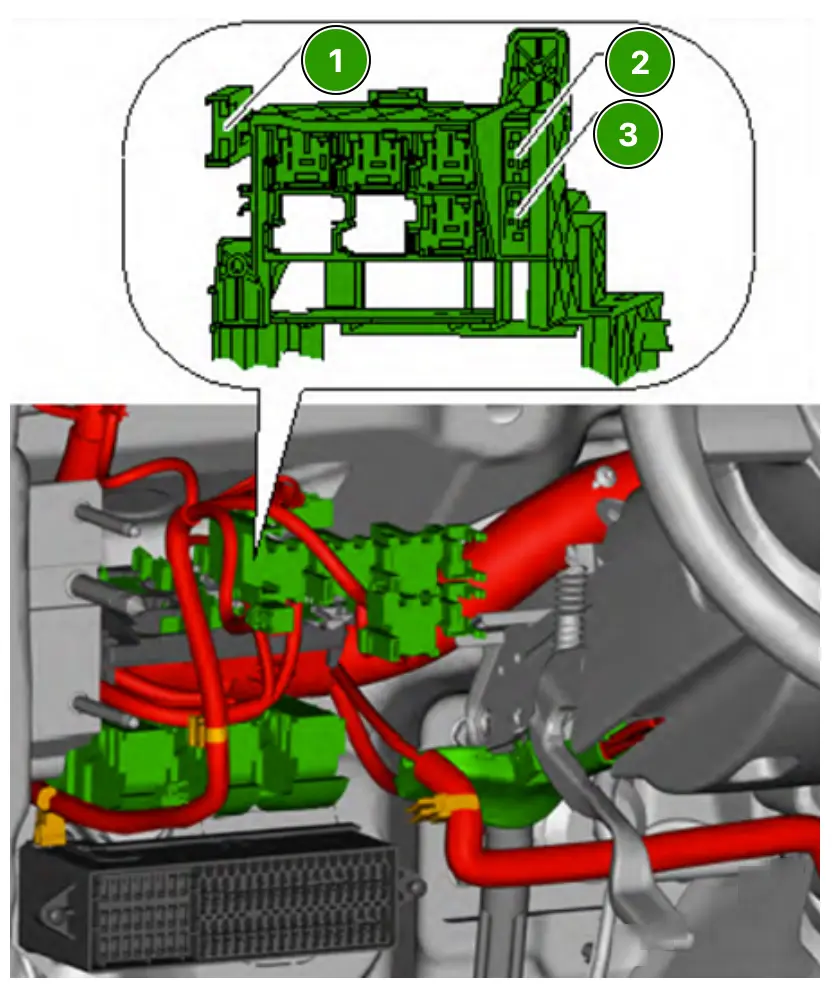

Окремі запобіжники
№
Ампераж
Функція / компонент
1
40 А
Блок керування правими розсувними дверима
2
20 А / 30 А
Блок керування регулюванням сидіння водія; блок керування регулюванням сидіння водія; перемикач регулювання спинки сидіння водія; перемикач регулювання поперекового підпору сидіння водія
3
20 А / 30 А
Блок керування регулюванням сидіння переднього пасажира; перемикач регулювання спинки сидіння переднього пасажира; перемикач регулювання поперекового підпору сидіння переднього пасажира

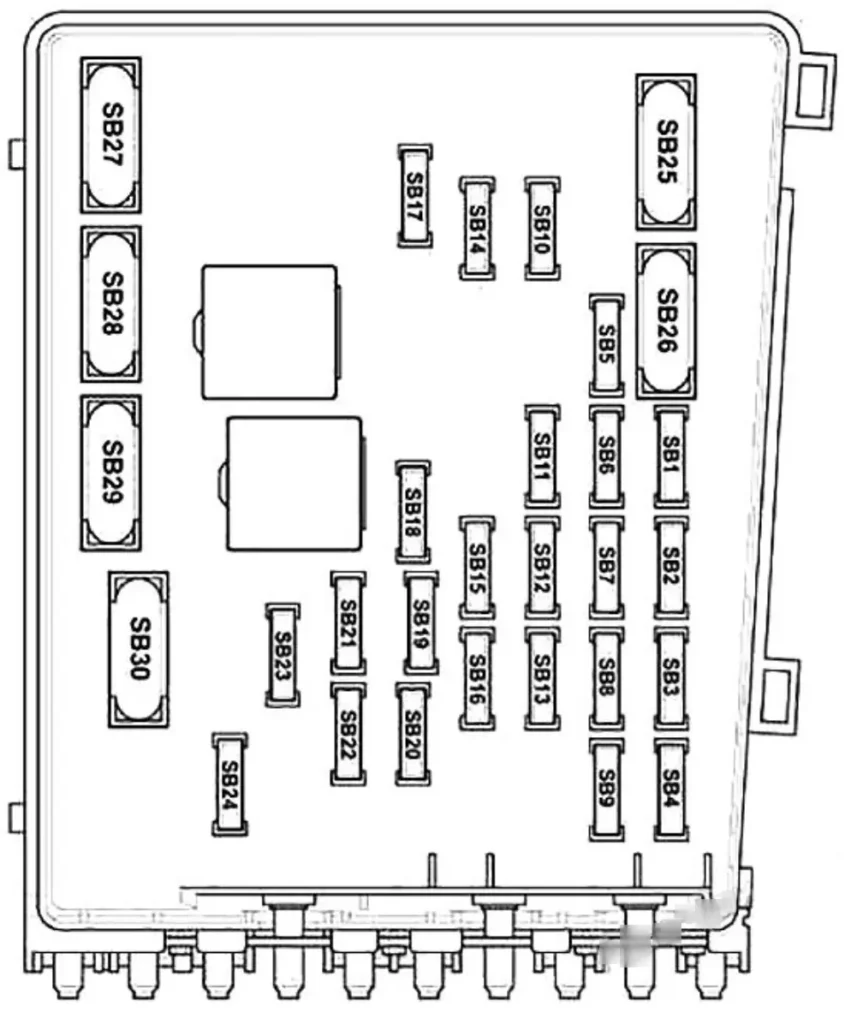

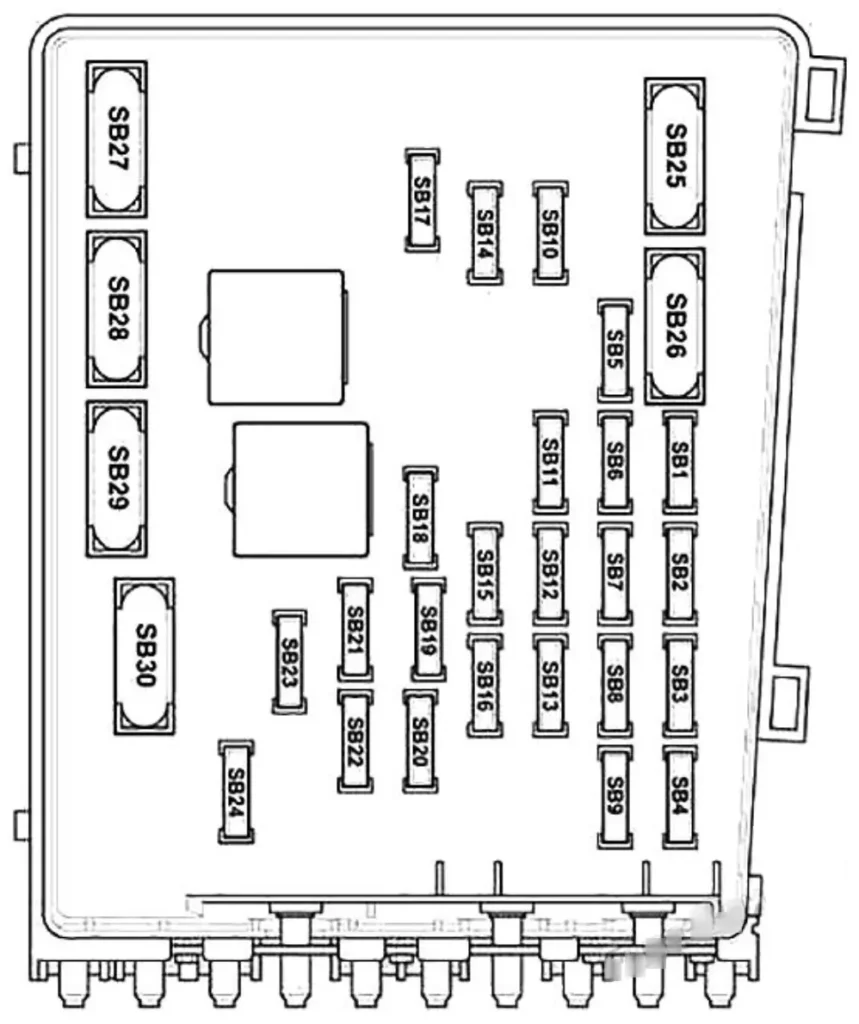

Блок запобіжників моторного відсіку (-SB-)
№
Ампераж
Функція / компонент
F1
30 А / 20 А
Стабілізатор напруги; блок керування 1 інформаційної електроніки; блок дисплея переднього інформаційного екрана та блок керування
F2
30 А
Блок керування бортовим живленням (T52b/42); живлення клеми 30
F3
30 А / 20 А
Блок керування ABS; блок керування мотором склоочисника; реле системи омивача фар; насос системи омивача фар
F4
30 А
Блок керування бортовим живленням (T52a/1); живлення лівого світла клеми 30
F5
5 А
Блок керування бортовим живленням (T52a/24); опорна клема 30; блок керування контролем акумулятора
F6
30 А
Блок керування бортовим живленням (T52c/42); живлення правого світла клеми 30
Блок керування двигуном; головне реле; запобіжники на тримачі запобіжників B: 10, 14, 16, 18, 20, 23, 24
F14
15 А / 30 А
Котушки запалювання 1–4 з вихідним каскадом; запірний клапан охолоджувальної рідини; клапан охолоджувальної рідини коробки передач
F15
–
не призначено
F16
30 А / 15 А
Лямбда-зонд 1 після каталізатора; лямбда-зонд 1 до каталізатора; електромагнітний клапан адсорбера 1; клапан керування розподільним валом 1; клапан регулювання тиску палива; клапан дозування палива; клапан керування випускним розподільним валом 1; насос циркуляції охолоджувальної рідини 2; вакуумний насос гальм; датчик тиску підсилювача гальм
F17
15 А
Котушки запалювання 1–4 з вихідним каскадом
F18
30 А
Блок керування паливним насосом; вакуумний насос гальм; датчик тиску підсилювача гальм
F19
40 А
Блок керування мотором склоочисника; блок керування ABS
F20
5 А
Вимикач стоп-сигналу; датчик положення зчеплення; реле додаткового насоса охолоджувальної рідини
F21
20 А
Блок керування додатковим опалювачем
F22
20 А / 30 А
Реле системи омивача фар; насос системи омивача фар; блок керування мотором склоочисника
F23
15 А / 10 А
Вимикач стоп-сигналу; витратомір повітря; реле додаткового насоса охолоджувальної рідини; насос циркуляції охолоджувальної рідини; соленоїдний клапан регулювання наддувного тиску; нагрівальний елемент вентиляції картера; клапан рециркуляції повітря турбокомпресора; заслінка впускного колектора; клапан регулювання тиску масла; клапан охолоджувальної рідини головки блока циліндрів; клапан охолодження поршнів форсункою; насос охолодження наддувного повітря; додатковий насос опалювача
F24
10 А / 20 А
Реле живлення компонентів двигуна; запобіжники на тримачі запобіжників B: 17, 28; лямбда-зонд 1 до каталізатора; блок керування вентилятором радіатора; реле низької потужності нагрівача; реле високої потужності нагрівача; блок керування датчиком NOx; реле системи дозування реагенту; електромагнітний клапан адсорбера 1; клапан керування розподільним валом 1; клапан керування випускним розподільним валом 1; клапан регулювання тиску масла; форсунка 2 циліндрів 1–4; привід випускного розподільного вала A циліндрів 1–4; привід випускного розподільного вала B циліндрів 1–4
F25
40 А
Блок керування ABS
F26
40 А
Блок керування вентилятором свіжого повітря; реле низької потужності нагрівача
Термозапобіжник 2 (задні праві розсувні двері); термозапобіжник 1 регулювання сидіння водія; термозапобіжник 1 регулювання сидіння переднього пасажира
Блок запобіжників багажника (-SD-)
№
Ампераж
Функція / компонент
1
40 А
Блок керування лівими розсувними дверима
2
30 А
Блок керування кришкою багажника
3
30 А
Блок керування розпізнаванням причепа
4
30 А
Блок керування розпізнаванням причепа
5
25 А
Реле живлення причепа
6
30 А
Блок керування розпізнаванням причепа
У списках неодноразово трапляються запобіжники для таксометра, дзеркального таксометра, перемикача таксі-знака та кнопки активної таксі-сигналізації (запобіжники 10, 38/47 та інші). Це не помилка й не зайва деталь: Volkswagen Sharan як просторий семимісний мінівен традиційно був популярним вибором для таксопарків і трансферних служб у Європі, тому завод пропонував офіційний “таксі-пакет” з відповідним обладнанням прямо з конвеєра — звідси й окрема електропроводка для нього в базовій документації.
