Схеми запобіжників і реле Volkswagen Polo 3 Classic

Volkswagen Polo III покоління, відомий також під назвою Polo Classic, перебував у виробництві з 1994 по 2001 рік включно та пропонувався в кузовних варіантах седан і хетчбек. У 1999 році модель пройшла глибокий рестайлінг. Виробник замінив близько 70% усіх деталей автомобіля, хоча зовнішньо модель зберегла впізнавані риси попереднього зразка. У представленому посібнику наведено загальну схему розташування електронних блоків керування Фольксваген Поло Класік, детальний опис блоків запобіжників і реле, а запобіжник прикурювача виокремлено в окрему позицію.

Саме в третьому поколінні вперше з'явилася знаменита версія "Harlekin", де кузовні панелі автомобіля були пофарбовані в різні яскраві кольори (синій, жовтий, червоний та зелений) одночасно.

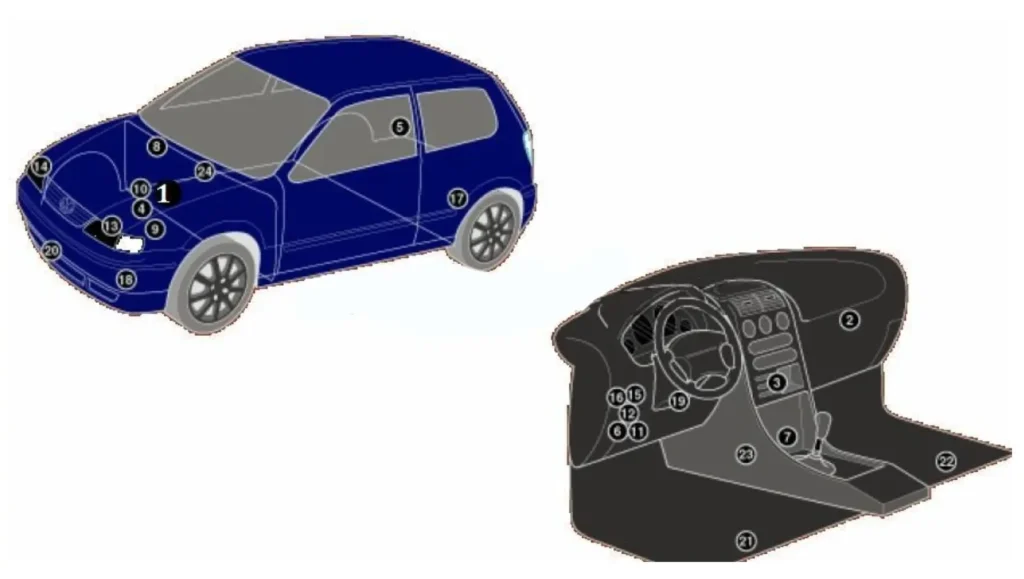

Загальне розташування блоків керування

Опис

1	Електронний блок керування ABS
2	Резистор електродвигуна вентилятора обігрівача/кондиціонера-в блоці обігрівача
3	Блок керування кондиціонером/опалювачем
4	Акумуляторна батарея
5	Блок управління центральним замком – у правій частині багажного відділення
6	Діагностичний роз’єм (DLC)-08/99
7	Діагностичний роз’єм (DLC)-09/99> -за попільничкою
8	Електронний блок керування двигуном – на резонаторі системи впуску
9	Блок керування електродвигуном вентилятора системи охолодження
10	Блок запобіжників реле, моторний відсік
11	Блок запобіжників реле, панель приладів 1
12	Блок запобіжників реле, панель приладів 2
13	Блок керування ксеноновими фарами (лев.)
14	Блок керування ксеноновими фарами (прав.)
15	Блок управління свічками розжарювання біля блоку запобіжників, реле приладової панелі 2
16	Реле свічок розжарювання біля блоку запобіжників, реле приладової панелі 2
17	Блок управління коректором фар-у лівій частині багажного відділення
18	Звуковий сигнал – за бампером
19	Електронний блок керування іммобілайзером
20	Датчик температури навколишнього повітря
21	Блок керування підігрівом сидіння водія – під сидінням
22	Блок управління підігрівом сидіння пасажира-під сидінням
23	Електронний блок керування SRS
24	Електронний блок управління КПП – на резонаторі системи впуску

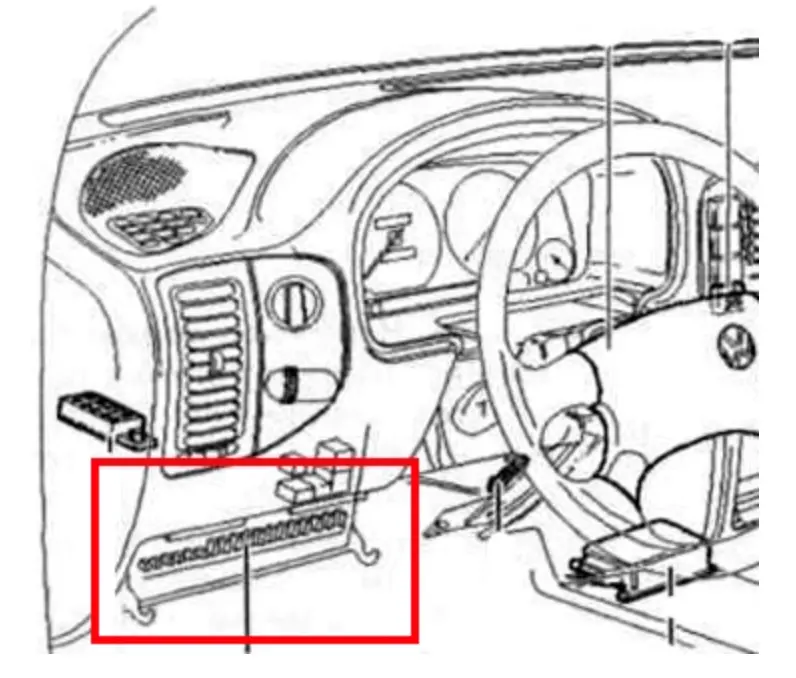

Блок у салоні

Він знаходиться під панеллю приладу з боку водія і закритий захистом кришкою.

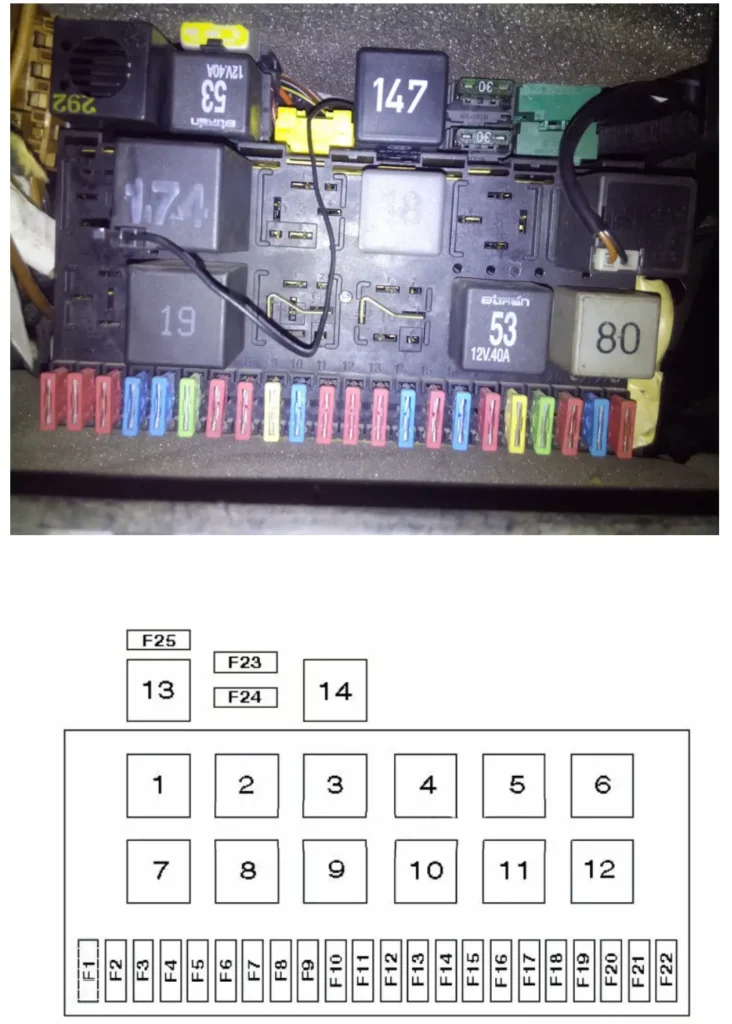

Варіант 1

Опис

1	Реле електромагнітної муфти компресора кондиціонера
2	Реле очищувача омивача заднього скла
3
4	Реле допоміжних ланцюгів запалювання
5
6	Реле-переривник покажчиків повороту
7	Реле насоса омивача фар
8	Реле переривчастого режиму роботи очищувача омивача лобового скла
9	Зумер попередження про залишені включені габарити
10	Перемичка (задній протитуманний ліхтар)
11	Перемичка (звуковий сигнал)
12	Реле паливного насосу
13	Реле свічок розжарювання
14	Реле підігрівача впускного колектора
F1	(10A) Ліва фара – ближнє світло, коректор фар-лев.
F2	(10A) Права фара-ближнє світло, коректор фар-прав.
F3	(10A) Лампа підсвічування номерного знака
F4	(15A) Очищувач заднього скла
F5	(15A) Очищувач омивача лобового скла, підігрівач форсунок омивача лобового скла
F6	(20A) Електродвигун вентилятора обігрівача, реле кондиціонера
F7	(10A) Передні та задні габарити-праві
F8	(10A) Передні та задні габарити – ліві
F9	(20A) Обігрівач заднього скла
F10	(15A) Задній протитуманний ліхтар
F11	(10A) Далекий світло-ліва фара
F12	(10A) Далеке світло- права фара
F13	(10A) Звуковий сигнал
F14	(15A) Ліхтарі заднього ходу, дзеркала заднього виду на дверях
F15	(10A) Електроустаткування двигуна
F16	(15A) Комбінація приладів
F17	(10A) Лампи покажчиків повороту
F18	(20A) Паливний насос, кисневий датчик
F19	(30A) Реле електродвигуна вентилятора системи охолодження
F20	(10A) Стоп-сигнали
F21	(15A) Лампи освітлення салону, центральний замок, панель приладів, діагностичний роз’єм
F22	(10A) Аудіосистема, прикурювач
F23	(30A)ABS
F24	(30A)ABS
F25	(50A) Свічки розжарювання

У цьому виконанні за прикурювач відповідає запобіжник номер 22.

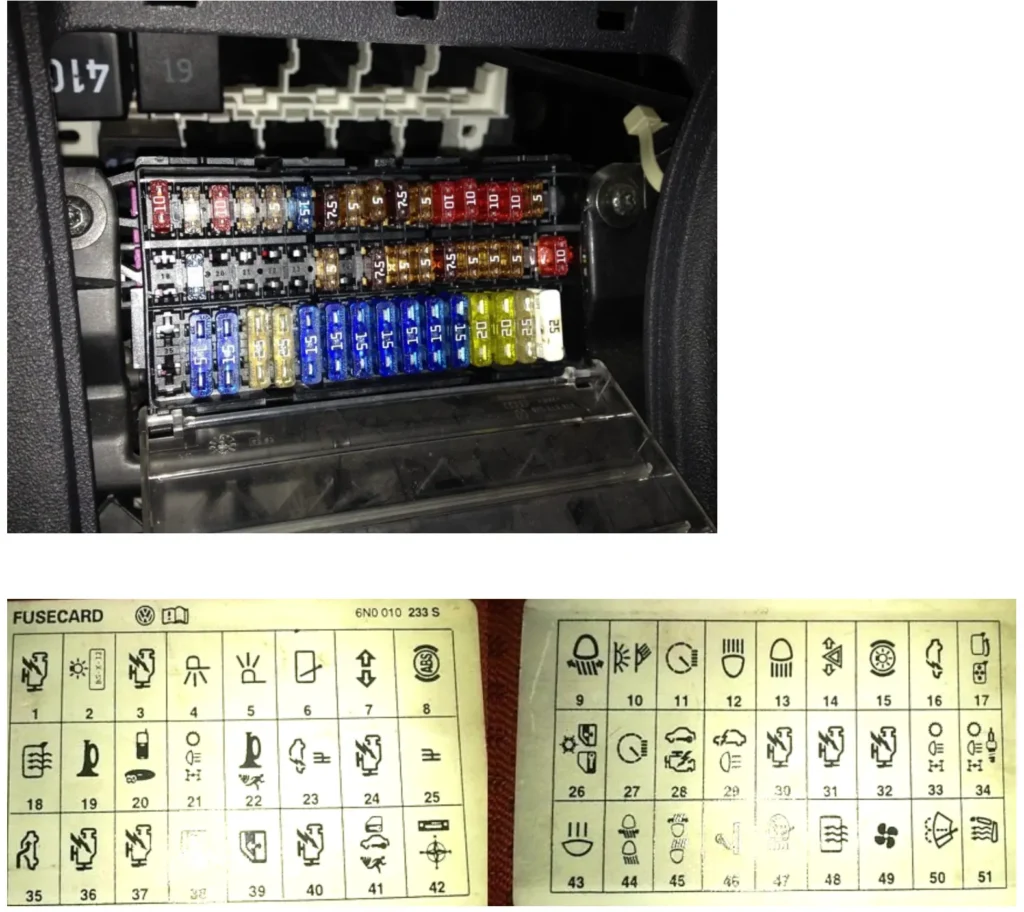

Варіант 2

Опис

1	10A нагрівач кисневого датчика
2	5A світло номерний знак
3	10A паливний інжектор
4	5A габаритний ліхтар LH
5	5A габаритний ліхтар RH
6	15A двірник заднього вікна
7	7.5A індикатори посібника
8	5A ABS з EDL/ESP
9	5A коректор фар
10	7.5A внутрішнє освітлення, світло рукавичного боксу, світло дзеркала марнославства
11	5A діагностичний роз’єм, кондиціювання повітря
12	10A Фара права
13	10A Фара ліва
14	10А світлова сигналізація небезпеки
15	10А стоп-сигнали
16	5А вимикач займання, комутатор
17	–
18	5А дзеркала з підігрівом
19	15А сигнал
20	10А Телематика
21	5A Електронний блок керування КПП
22	15А система аварійної сигналізації
23	5А EGR, метр маси повітря, додаткове реле нагрівача, реле запальної свічки
24	5А вимикач педалі зчеплення (Дизель)
25	5А Вимикач рівня селектора (автоматична коробка)
26	7.5А кондиціонер, система замикання дверей з центральним керуванням, вікна з електричним склопідйомником, дзеркала з електропідігрівом, навігаційна система
27	5А комбінація приладів
28	5А пристрій датчика спідометра, пристрій автоматичного блокування двигуна
29	7.5А ліхтарі заднього ходу, жиклери омивача з підігрівом, вирівнювання передньої фари
30	5А Клапан EGR
31	10А керування двигуном
32	5А паливний блок керування вимкнення (Дизель)
33	10A Електронний блок правління КПП
34	10А трансформатор запалювання
35	25А люк
36	15А керування двигуном
37	15А керування двигуном
38	25А вікно з електричним склопідйомником водіїв
39	25А вікно з електричним склопідйомником пасажирів
40	15А паливний насос
41	15А центральний замок, система аварійної сигналізації
42	15А радіо, навігація
43	15А передні та задні протитуманні фари
44	15А коректор лівої фари
45	15А коректор правої фари
46	15А прикурювач
47	20А омивач фар
48	20А заднє скло з підігрівом
49	25А двигун вентилятора з підігрівом
50	15А двірники
51	15А сидіння з підігрівом

За прикурювач відповідає запобіжник номер 46 на 15А.

Як видно з прикладу, блок з реле в даному виконанні розташований за блоком із запобіжниками. Тут можуть бути такі елементи:

1. Реле аварійної сигналізації
2. Реле очищувача омивача лобового скла
3. Реле допоміжних ланцюгів запалювання
4. Реле паливного насосу
5. Реле обігрівача дзеркал заднього виду

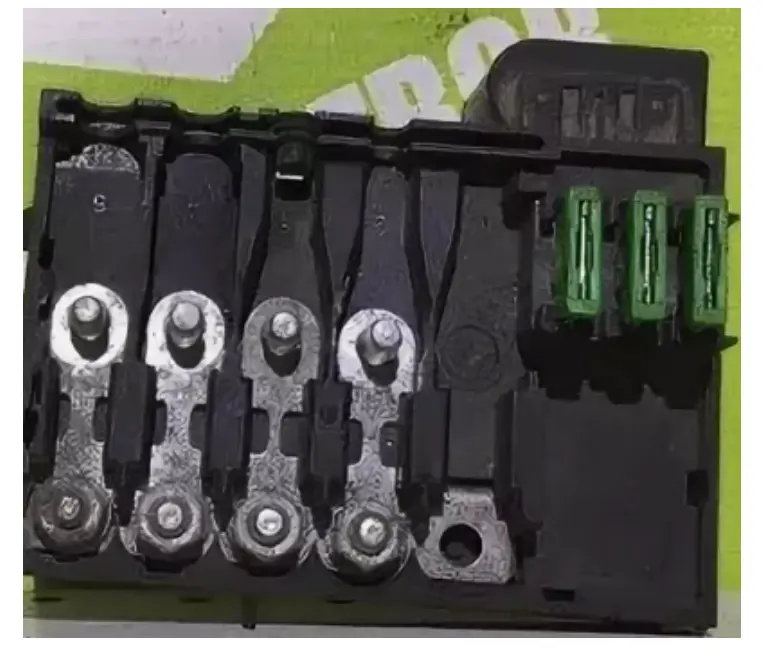

Блок під капотом

Він знаходиться у кришці акумуляторної батареї. Складається із запобіжників та плавких вставок високої потужності.

Опис

1	(110A) Генератор
2	(80A)
3	(50A) Свічки розжарювання
4	(50A) Дизель: Свічки розжарювання. (30А) Бензин: Кондиціонер обігрівач
5	(30A) Система ABS/ESP
6	(30A) Система ABS/ESP
7	(30A) Електродвигун вентилятора системи охолодження
8	(20A) Кондиціонер / обігрівач
9	(10A) Кондиціонер / обігрівач
