Схеми запобіжників і реле Volkswagen Tiguan 2 (AD1; 2020–2023)

У цьому матеріалі докладно описана рестайлінгова модифікація кросовера Volkswagen Tiguan другого покоління (заводські індекси AD/BW), що вироблявся з 2020 по 2023 рік. У цій статті ви знайдете схеми блоків запобіжників Фольксваген Тігуан 2 (2020–2023), інформацію про розташування панелей запобіжників усередині автомобіля, а також дізнаєтеся призначення кожного запобіжника (розкладку запобіжників) і реле.

Блок запобіжників салону

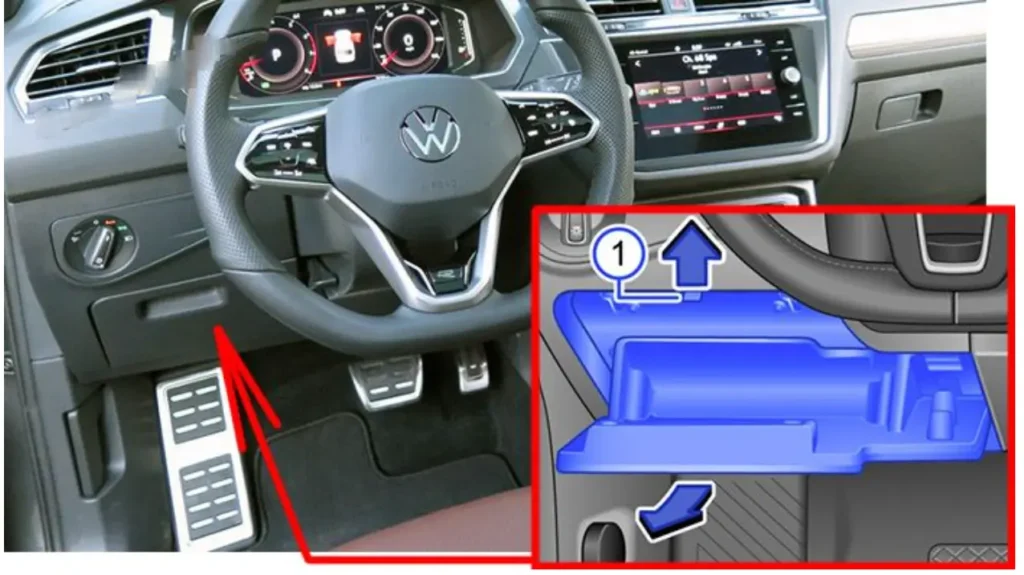

Розташування блоку запобіжників

Автомобіль з лівостороннім керуванням:

1. Вимкніть запалювання, освітлення та все інше електрообладнання.
2. Відкрийте відсік для зберігання з боку водія і за потреби звільніть його.
3. Натисніть обмежувач вгору, відкрийте відсік для зберігання з боку водія, далі в напрямку стрілки і витягніть його.

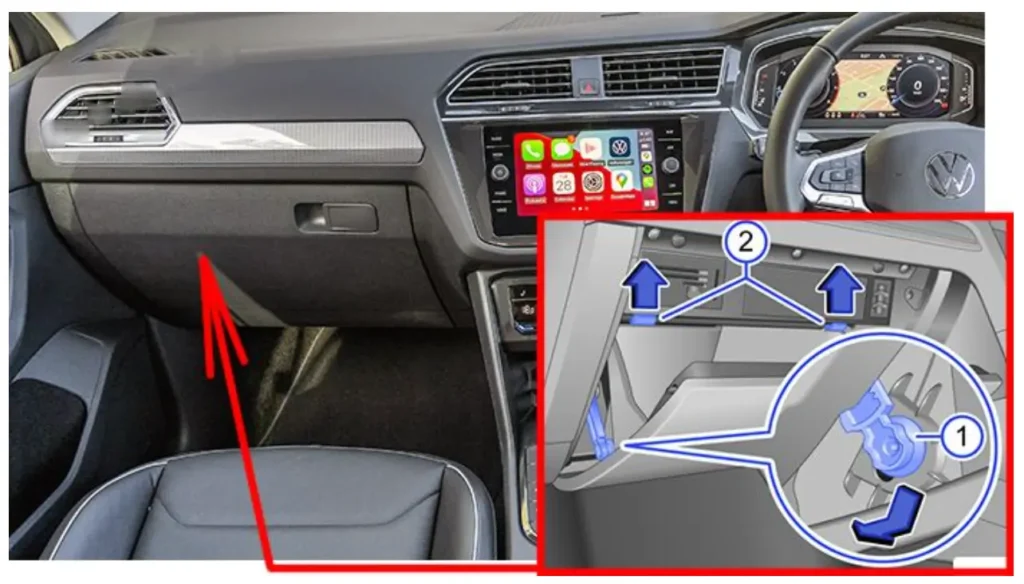

Автомобіль з правостороннім керуванням:

1. Вимкніть запалювання, освітлення та все інше електрообладнання.
2. Відкрийте бардачок і за потреби звільніть його.
3. Натисніть демпферний елемент у напрямку стрілки в отвір кронштейна, після чого витягніть його вбік.
4. Натисніть защіпки вгору в напрямку стрілки, одночасно відкриваючи відсік для зберігання далі.

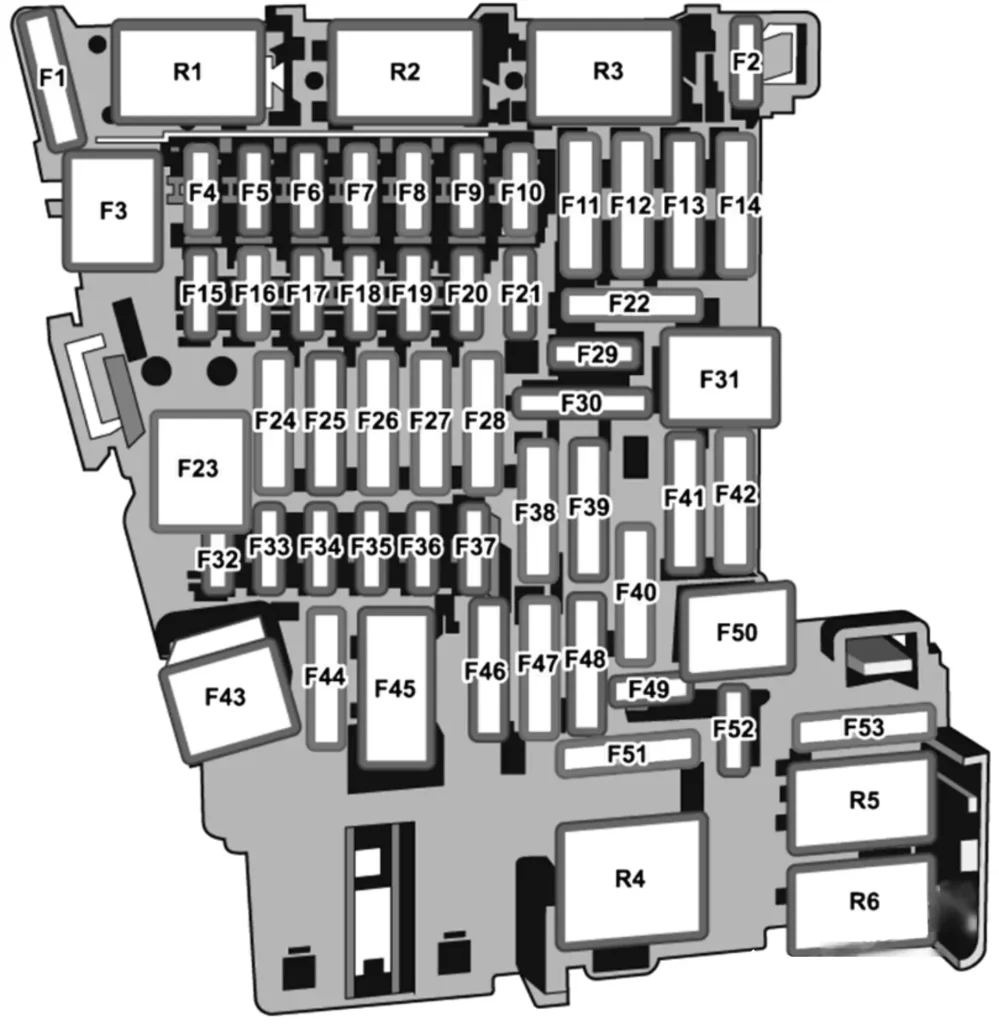

Схема блоку запобіжників (-SC-)

№	Ампераж	Функція / компонент
SC1	20 А	Блок керування нагрівачем реагенту
SC2	10 А	Блок електроніки рульової колонки
SC3	–	–
SC4	7.5 А	Сирена сигналізації
SC5	7.5 А	Реле системи дистанційного запуску; діагностичний інтерфейс шини даних
SC6	7.5 А	Механізм селектора АКПП; соленоїд блокування ключа замка запалювання
SC7	10 А	Блок дисплея заднього клімат-контролю; блок керування системою контролю тиску в шинах; радіочастотний приймач додаткового підігрівача охолоджувальної рідини; реле муфти кондиціонера; реле обігріву заднього скла
SC8	7.5 А	Блок керування вибором профілю водіння; кнопка стоянкового гальма; датчик дощу та світла; датчик протиугінної сигналізації; блок керування поворотним світлом і регулюванням дальності фар; лампа підсвітки лівих задніх дверей 1; лампа підсвітки правих задніх дверей 1; лампа підсвітки лівих передніх дверей 1; лампа підсвітки правих передніх дверей 1; діагностичний роз’єм
SC9	7.5 А	Блок електроніки рульової колонки; вимикач запалювання/стартера
SC10	7.5 А	Блок дисплея переднього інформаційного екрана; блок керування проекційним дисплеєм
SC11	40 А	Блок керування бортовим живленням (зовнішнє освітлення з лівого боку)
SC12	20 А	Блок керування 1 інформаційної електроніки
SC13	25 А	Блок керування натягувачем переднього лівого ременя безпеки
SC14	40 А	Блок керування вентилятором свіжого повітря
SC15	10 А	Блок керування електронним замком рульової колонки
SC16	7.5 А / 10 А	Двосторонній підсилювач сигналу мобільного зв’язку; USB-з’єднання 1; USB зарядний роз’єм 1 (2023); відсік для зберігання з інтерфейсом для мобільного телефону
SC17	7.5 А	Блок керування модулем екстреного виклику та зв’язку; комбінація приладів
SC18	7.5 А	Ручка кришки багажника; блок керування периферійною камерою
SC19	7.5 А	Інтерфейс системи доступу/запуску
SC20	15 А / 10 А	Реле вакуумного насоса; реле системи дозування реагенту
SC21	15 А	Блок керування повним приводом
SC22	15 А	Блок керування розпізнаванням причепа
SC23	20 А	Блок керування розсувним дахом
SC24	40 А	Блок керування бортовим живленням (зовнішнє освітлення з правого боку)
SC25	30 А	Блок керування дверима водія
SC26	30 А	Блок керування бортовим живленням (підігрів сидінь)
SC27	30 А	Блок керування бортовим живленням (внутрішнє освітлення)
SC28	25 А	Блок керування розпізнаванням причепа (ліворуч)
SC29	7.5 А	Реле системи дистанційного запуску; датчик тиску в контурі холодоагенту
SC30	10 А	Реле системи дистанційного запуску
SC31	30 А	Блок керування кришкою багажника
SC32	7.5 А	Блок керування паркувальним асистентом; блок керування допомогою при зміні смуги 2; передня камера систем допомоги водієві; блок керування допомогою при зміні смуги; блок керування адаптивним круїз-контролем
SC33	7.5 А	Блок керування подушками безпеки; контрольна лампа відключення подушки безпеки переднього пасажира
SC34	7.5 А	Поворотний перемикач світла; салонне дзеркало; датчик якості повітря; вимикач заднього ходу; датчик тиску в контурі холодоагенту; реле розеток
SC35	7.5 А	Діагностичний роз’єм
SC36	–	–
SC37	–	–
SC38	25 А	Блок керування розпізнаванням причепа (праворуч)
SC39	30 А	Блок керування дверима переднього пасажира
SC40	20 А	Прикурювач; реле розеток; розетка 12В 3; розетка 12В
SC41	25 А	Блок керування натягувачем переднього правого ременя безпеки
SC42	40 А	Блок керування бортовим живленням (система центрального замка)
SC43	40 А	Блок керування Digital Sound System
SC44	15 А	Блок керування розпізнаванням причепа
SC45	15 А	Блок керування регулюванням сидіння водія; блок керування регулюванням сидіння переднього пасажира
SC46	7.5 А	Реле розеток (2021–2022); USB зарядний роз’єм 1 (2021–2022)
SC47	15 А	Мотор заднього склоочисника
SC49	7.5 А	Реле системи дистанційного запуску; реле стартера 1; реле стартера 2; датчик положення зчеплення
SC50	–	–
SC51	25 А	Автоматичний вимикач 1 регулювання електричного сидіння переднього пасажира; блок дисплея заднього клімат-контролю; підігрів задніх сидінь
SC52	15 А	Блок керування електронним демпфуванням; запобіжник розетки 1
SC53	30 А	Реле обігріву заднього скла

Реле

Позначення	Функція
R1	Реле вакуумного насоса (1.5 л бензин)
R2	Реле муфти кондиціонера
R3	–
R4	Реле живлення клеми 15
R5	Реле обігріву заднього скла
R6	Реле розеток

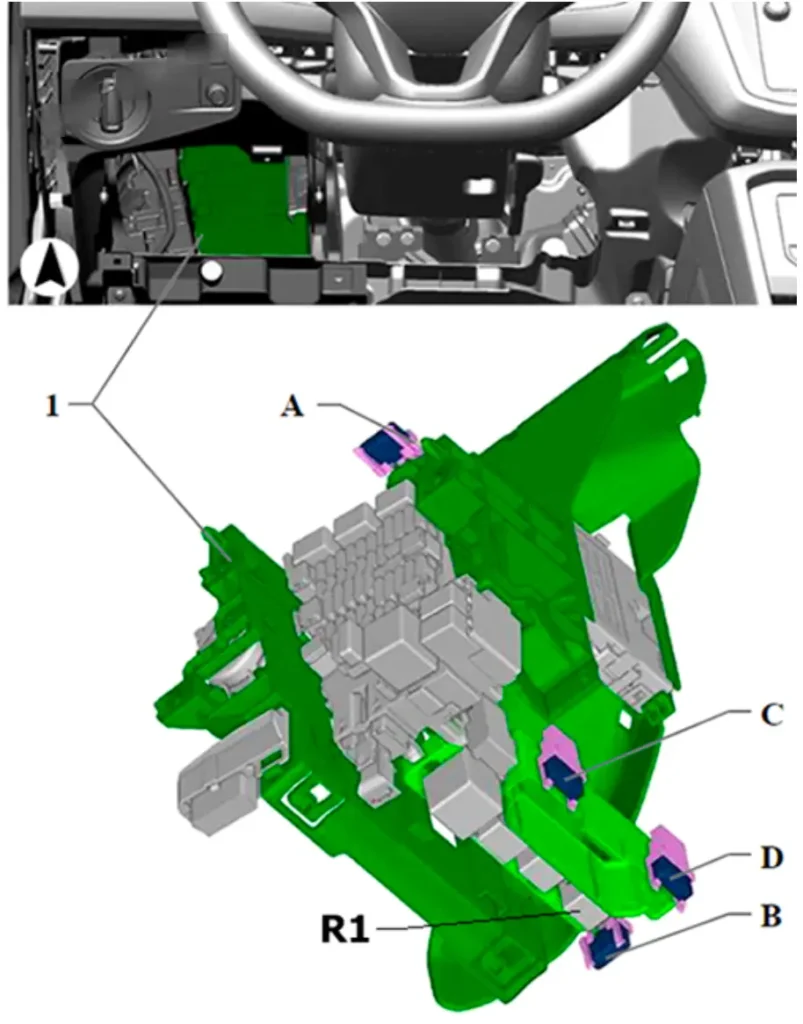

Окремі запобіжники

Лівостороннє керування

№	Ампераж	Функція / компонент
A	15 А	Автоматичний вимикач 1 регулювання електричного сидіння переднього пасажира
B	15 А	Автоматичний вимикач 1 регулювання електричного сидіння переднього пасажира
C	30 А	Запобіжник розетки 1
D	7.5 А	Запобіжник 1 (клема 15)
R1	–	Реле системи дистанційного запуску

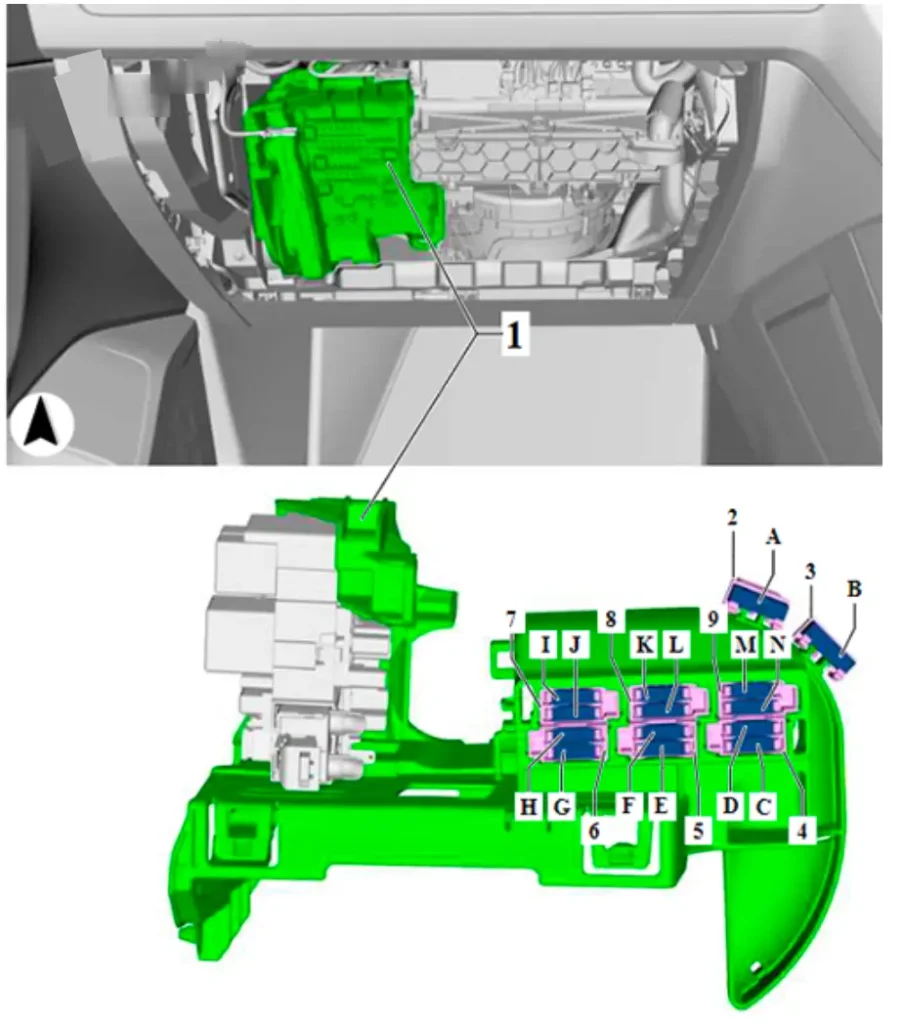

Правостороннє керування

№	Ампераж	Функція / компонент
A	15 А	Автоматичний вимикач 1 регулювання електричного сидіння переднього пасажира
B	–	–
C	–	–
D	–	–
E	–	–
F	–	–
G	–	–
H	30 А	Запобіжник розетки 1
I	–	–
J	–	–
K	–	–
L	–	–
M	–	–
N	–	–

Блок запобіжників моторного відсіку

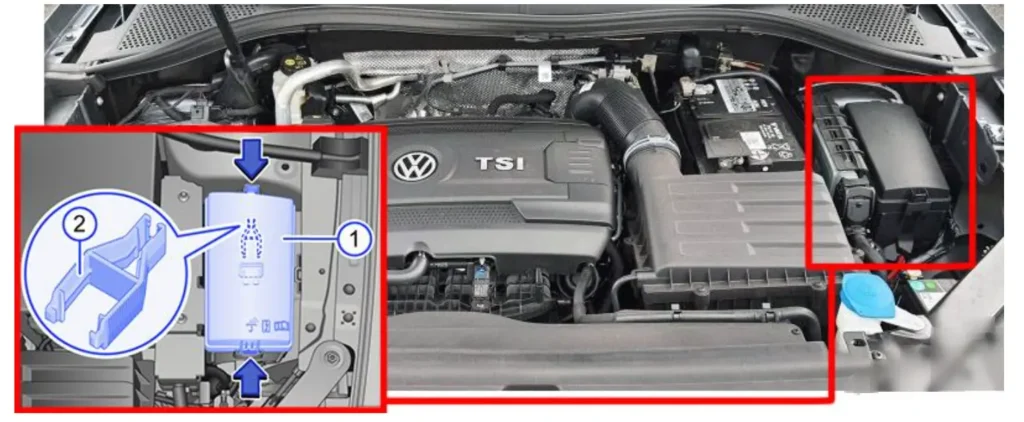

Розташування блоку запобіжників

1. Вимкніть запалювання, освітлення та все інше електрообладнання.
2. Натисніть на защіпки в напрямку стрілки, щоб розблокувати кришку блоку запобіжників.
3. Зніміть кришку, піднявши її вгору.

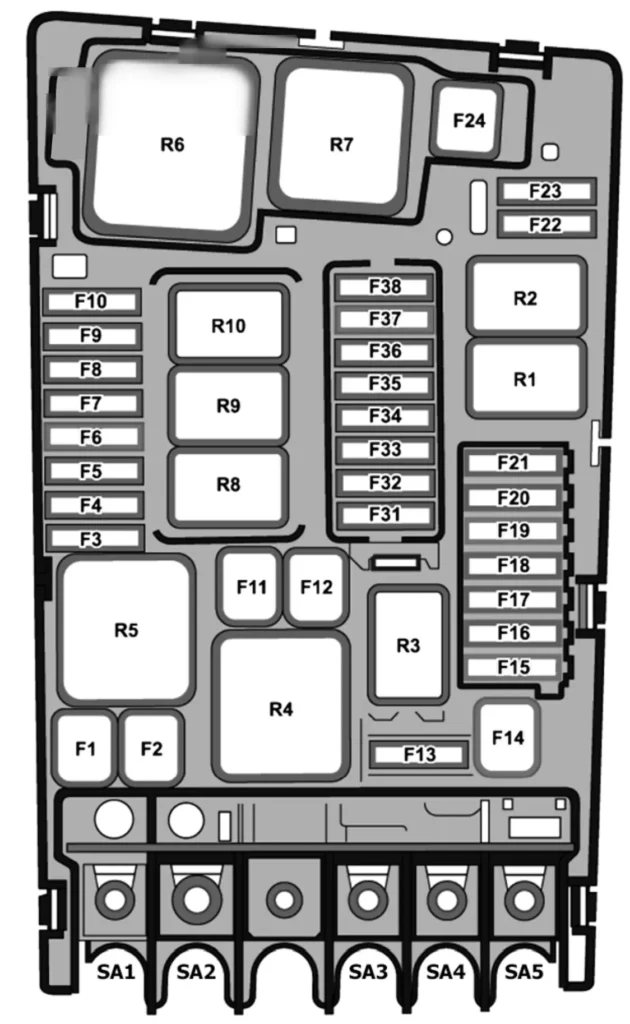

Схема блоку запобіжників (-SA-, -SB-)

№	Ампераж	Функція / компонент
SB1	25 А	Блок керування ABS
SB2	40 А	Блок керування ABS
SB3	15 А / 30 А	Блок керування двигуном
SB4	7.5 А / 10 А	Реле живлення компонентів двигуна (2.0 л бензин); реле низької потужності нагрівача (дизель); регулятор байпасу вейстгейта (дизель); блок автоматичного керування розжарюванням (дизель); допоміжний насос опалювача (дизель); вентилятор радіатора (2.0 л); реле вакуумного насоса (1.5 л бензин); витратомір повітря (дизель); реле системи дозування реагенту (дизель); клапан регулювання тиску палива (дизель); клапан дозування палива (дизель); реле насоса вторинного повітря (2.0 л бензин); датчик концентрації етанолу (1.4 л); реле високої потужності нагрівача (дизель); клапан регулювання тиску масла; привід впускного розподільного вала циліндра 2; привід випускного розподільного вала циліндра 2; привід впускного розподільного вала циліндра 3; привід випускного розподільного вала циліндра 3; заслінка впускного колектора; регулятор продування адсорбера EVAP 1; клапан регулювання розподільного вала 1; клапан рециркуляції турбокомпресора; заслінка впускного колектора; клапан керування форсункою охолодження поршня; термодатчик рівня масла
SB5	10 А	Клапан регулювання тиску палива (дизель); клапан дозування палива (дизель); форсунка 2 циліндрів 1–4 (2.0 л бензин); привід А впускного розподільного вала циліндрів 1–4 (2.0 л бензин); привід B впускного розподільного вала циліндрів 1–4 (2.0 л бензин)
SB6	7.5 А	Вимикач стоп-сигналу
SB7	7.5 А / 10 А	Насос охолодження наддувного повітря (1.4 л); нагрівальний елемент позитивної вентиляції картера (дизель); насос циркуляції охолоджувальної рідини після зупинки двигуна; запірний клапан охолоджувальної рідини; виконавчий механізм регулювання температури двигуна; клапан охолоджувальної рідини головки блока циліндрів; клапан керування форсункою охолодження поршня; блок керування виявленням витоку в паливному баку; блок керування заслінкою випускної системи (1.5 л бензин); клапан регулювання тиску масла; допоміжний насос опалювача; привід впускного розподільного вала циліндра 2 (1.5 л бензин); привід випускного розподільного вала циліндра 2 (1.5 л бензин); привід впускного розподільного вала циліндра 3 (1.5 л бензин); привід випускного розподільного вала циліндра 3 (1.5 л бензин); клапан охолоджувальної рідини коробки передач (2.0 л бензин)
SB8	10 А / 15 А	Датчик кисню 1 до каталізатора (1.4 л); датчик кисню 1 після каталізатора; блок керування датчиком сажі 1 (дизель)
SB9	10 А / 20 А	Котушка запалювання 1–4 з вихідним каскадом (бензин); клапан регулювання випускного розподільного вала 1 (2.0 л бензин); регулятор продування адсорбера EVAP 1 (2.0 л бензин); клапан регулювання розподільного вала 1 (2.0 л бензин); соленоїдний клапан вторинного повітря (2.0 л бензин); насос циркуляції охолоджувальної рідини після зупинки двигуна (2.0 л бензин); реле високої потужності нагрівача (2.0 л бензин)
SB10	15 А / 20 А	Блок керування паливним насосом
SB11	40 А	Нагрівальний елемент додаткового опалювача (дизель)
SB11	50 А	Мотор насоса вторинного повітря
SB12	40 А	Нагрівальний елемент додаткового опалювача (дизель)
SB13	30 А	Додатковий гідравлічний насос 1 масла коробки передач
SB14	40 А	Реле обігріву лобового скла (4GW)
SB15	15 А	Реле звукового сигналу
SB16	20 А	Реле живлення компонентів двигуна (2.0 л бензин)
SB17	7.5 А	Блок керування ABS; реле обігріву лобового скла; блок керування двигуном; реле живлення модуля керування двигуном Motronic; реле живлення клеми 30
SB18	7.5 А	Діагностичний інтерфейс шини даних (авто без стоянкового опалювача); блок керування контролем акумулятора (авто зі стоянковим опалювачем)
SB19	30 А	Мотор склоочисника лобового скла
SB20	–	–
SB21	15 А	Блок керування коробкою передач; мехатронік коробки передач з подвійним зчепленням
SB22	7.5 А	Блок керування двигуном
SB23	30 А	Стартер
SB24	40 А	Нагрівальний елемент додаткового опалювача
SB25	–	–
SB26	–	–
SB27	–	–
SB28	–	–
SB29	–	–
SB30	–	–
SB31	–	–
SB32	–	–
SB33	–	–
SB34	10 А	Реле обігріву лобового скла (4GT)
SB35	–	–
SB36	15 А	Передня ліва фара
SB37	20 А	Блок керування додатковим опалювачем (авто зі стоянковим опалювачем)
SB38	15 А	Передня права фара

Тримач запобіжників A -SA-

№	Ампераж	Функція / компонент
SA1	125 А	Живлення запобіжників (салон): запобіжник 1 (на панелі запобіжників C); запобіжник 2 (на панелі запобіжників C); запобіжник 5 (на панелі запобіжників C); запобіжник 14 (на панелі запобіжників C); запобіжник 22 (на панелі запобіжників C); запобіжник 32 (на панелі запобіжників C); запобіжник 42 (на панелі запобіжників C); запобіжник 46 (на панелі запобіжників C); запобіжник 47 (на панелі запобіжників C); запобіжник 49 (на панелі запобіжників C); запобіжник 51 (на панелі запобіжників C); запобіжник 53 (на панелі запобіжників C)
SA2	400 А	Генератор з регулятором напруги
508	–	Акумулятор
SA3	80 А	Блок керування підсилювачем рульового керування
SA4	80 А	Живлення запобіжників (салон): запобіжник 3 (на панелі запобіжників C); запобіжник 15 (на панелі запобіжників C); запобіжник 20 (на панелі запобіжників C); запобіжник 23 (на панелі запобіжників C); запобіжник 28 (на панелі запобіжників C); запобіжник 43 (на панелі запобіжників C); запобіжник 45 (на панелі запобіжників C); запобіжник 50 (на панелі запобіжників C)
SA5	50 А	Вентилятор радіатора

Реле

Позначення	Функція
R1	Реле стартера 1
R2	Реле стартера 2
R3	Реле звукового сигналу
R4	Реле насоса вторинного повітря (2.0 л бензин)
R5	Реле живлення модуля керування двигуном Motronic (бензин)
R6	–
R7	–
R8	Реле живлення компонентів двигуна
R9	Реле обігріву лобового скла
R10	Реле обігріву лобового скла
