Схеми запобіжників і реле Volkswagen Teramont

Кросовер Volkswagen Teramont першої генерації випускався з 2017 по 2023 рік та зазнав планового рестайлінгу (в окремих країнах модель носить ім’я Atlas). У статті представлені актуальні схеми, фотоприклади локалізації та опис реле й запобіжників для Фольксваген Терамонт, включно з пошуком запобіжника прикурювача.

Зверніть увагу, що точне призначення елементів залежить від року виготовлення, ринку призначення та комплектації автомобіля.

Teramont став одним із найбільших кросоверів в історії концерну Volkswagen, розробленим спеціально для розміщення трьох повноцінних рядів сидінь (до 7 місць) з легким доступом до гальорки навіть із встановленими дитячими кріслами.

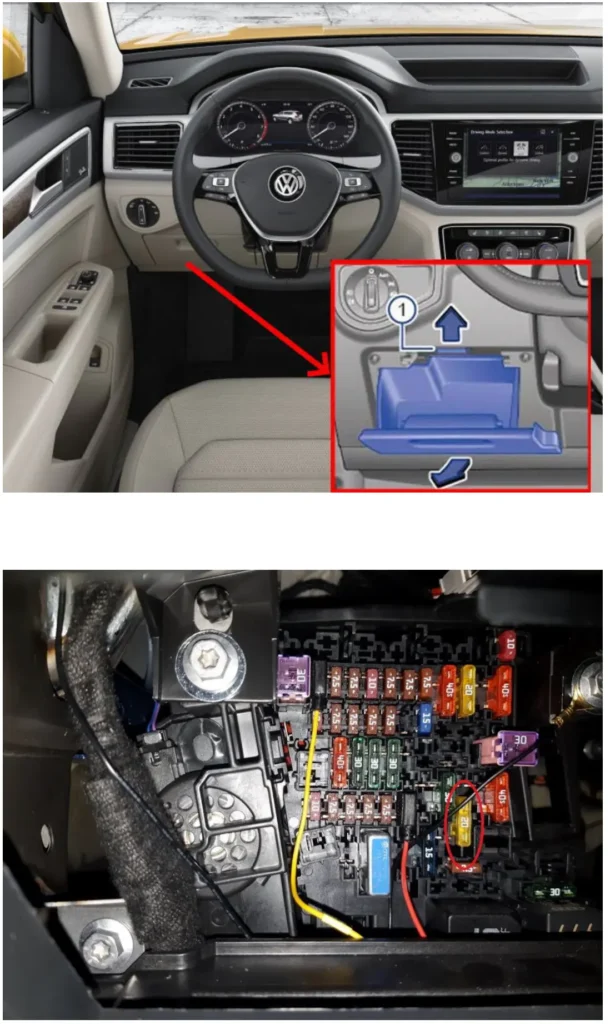

Блок у салоні

Блок запобіжників та реле знаходиться в нижній частині панелі приладів з боку водія. Для доступу необхідно зняти бардачок.

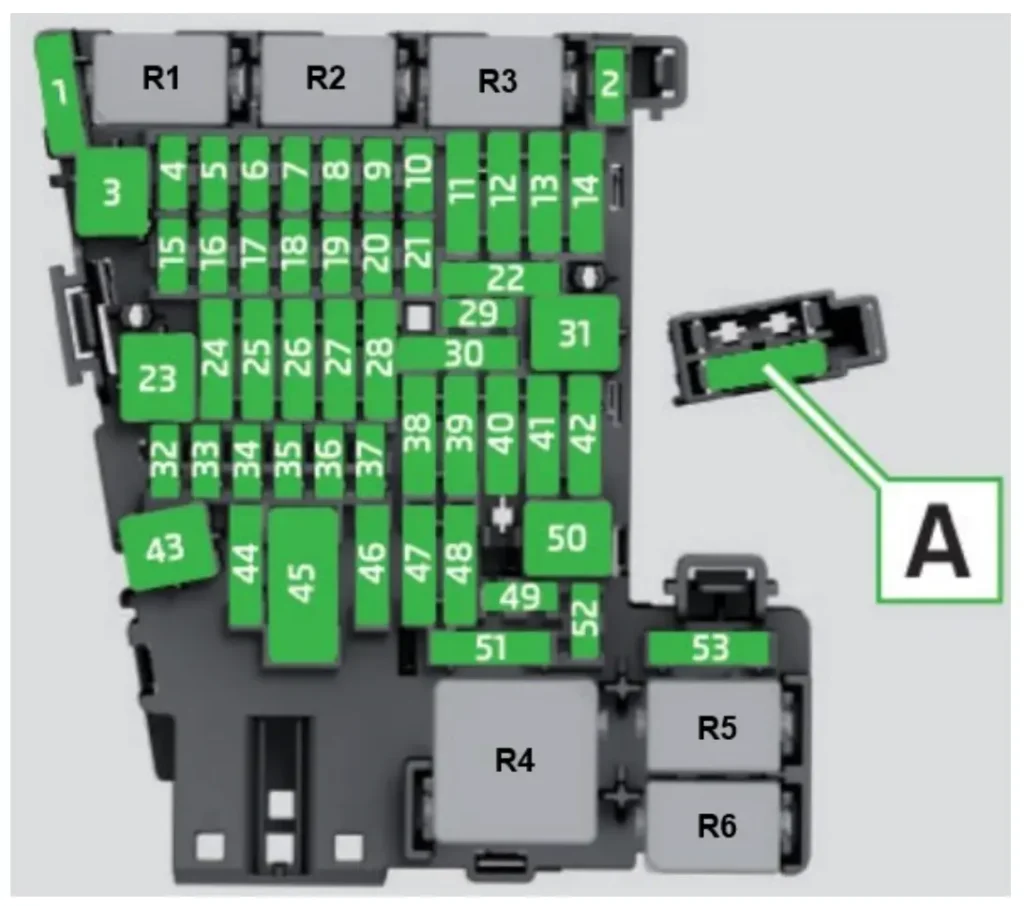

Опис

1	Не використовується
2	10A Модуль керування електронікою кермової колонки
3	30А Модуль керування заднім вентилятором припливного повітря
4	7,5А Модуль управління бортовою мережею
5	7,5A Шина даних бортового діагностичного інтерфейсу
	Реле системи дистанційного запуску
6	7,5А Селекторний механізм
	Соленоїд замку запалювання
7	10A Управління обігрівачем та кондиціонером
	Блок керування заднім дисплеєм кондиціонера
	Реле обігрівача заднього скла
	Реле муфти кондиціонера
	Модуль контролю тиску в шинах
8	7,5A Діагностична сполука
	Кнопка електромеханічного гальма стоянки
	Головка керування вибором профілю водіння
	Датчик дощу/світла
	Поворотний перемикач світла
	Модуль освітлення поворотів та коректора фар
	Лампа 1 контурного підсвічування панелі приладів
	Лампа 2 контурного підсвічування панелі приладів
	Лампа 3 контурного підсвічування панелі приладів
	Головка управління відчиненням гаражних воріт
9	7,5А Блок керування електронікою кермової колонки
	Вимикач запалювання/стартерера
10	7,5А Головка керування переднім інформаційним дисплеєм
11	40A Модуль управління бортовою мережею
12	20А Модуль управління інформаційною електронікою 1
13	Не використовується
14	40А Модуль керування вентилятором припливного повітря
15	10А Електронний блок керування замком кермової колонки
16	7,5A USB-розподільник
	USB-з’єднання 1
17	7,5А Комбінація приладів
	Модуль управління модулем екстреного виклику та блоком зв’язку
18	7,5A Селекторний механізм
	Модуль керування периферійною камерою
	Ручка задньої кришки
19	7,5A Інтерфейс системи доступу/запуску
20	Не використовується
21	15А Модуль керування повним приводом
22	15A Модуль керування розпізнаванням буксирування
23	30А Модуль керування люком з електроприводом
24	40A Модуль управління бортовою мережею
25	30A Модуль керування дверима водія
	Електродвигун заднього склопідйомника з боку водія
26	30A Модуль управління бортовою мережею
27	30A Модуль управління бортовою мережею
28	25A Модуль керування розпізнаванням буксирування
29	5A Датчик тиску в контурі холодоагенту
30	10A Реле системи дистанційного запуску
31	Модуль керування задньою кришкою
32	10A Модуль керування виявленням сліпих зон
	Модуль керування виявленням сліпих зон 2
	Блок управління системою допомоги під час паркування
	Передня камера системи допомоги водієві
	Модуль керування дистанційним регулюванням
33	7,5А Модуль управління подушками безпеки
	Датчик присутності пасажира на передньому сидінні
	Модуль керування системою виявлення присутності пасажирів
34	7,5A Датчик тиску в контурі холодоагенту
	Модуль перемикачів в панелі приладів, в центрі / Контрольна лампа відключення подушки безпеки переднього пасажира
	Внутрішнє дзеркало заднього виду
	Поворотний перемикач світла
	Розетки реле
35	7,5/10A Діагностичний роз’єм
36	7,5/10А Фара передня права
37	7,5/10А Фара передня ліва
38	25A Модуль керування розпізнаванням буксирування
39	30A Модуль керування дверима переднього пасажира
	Електродвигун заднього склопідйомника з боку пасажира
40	Розетка 20А 12 В
	Розетка 12 В 2
	Розетка 12 В 3
41	Не використовується
42	40A Модуль управління бортовою мережею
43	30/40A Модуль керування цифровою аудіосистемою
44	15A Модуль керування розпізнаванням буксирування
45	15A Вентилятор 1 спинки переднього лівого сидіння
	Вентилятор 1 подушки лівого переднього сидіння
46	Перетворювач 7,5/30А з розеткою, 12В-230В
47	15А Електродвигун склоочисника заднього скла
48	Не використовується
49	7,5А Реле стартера 1
	Реле стартера 2
	Реле системи дистанційного запуску
50	40А Модуль керування задньою кришкою
51	25A Блок керування заднім дисплеєм кондиціонера
52	Не використовується
53	30А Реле обігрівача заднього скла

Запобіжник №40, 20А, відповідає за прикурювач.

Реле

• R1 Реле системи дозування відновника -J963-
• R2 –
• R3 –
• R4 Реле живлення клеми 15 -J329-
• R5 Реле обігріву заднього скла -J9-
• R6 Реле розеток -J807-

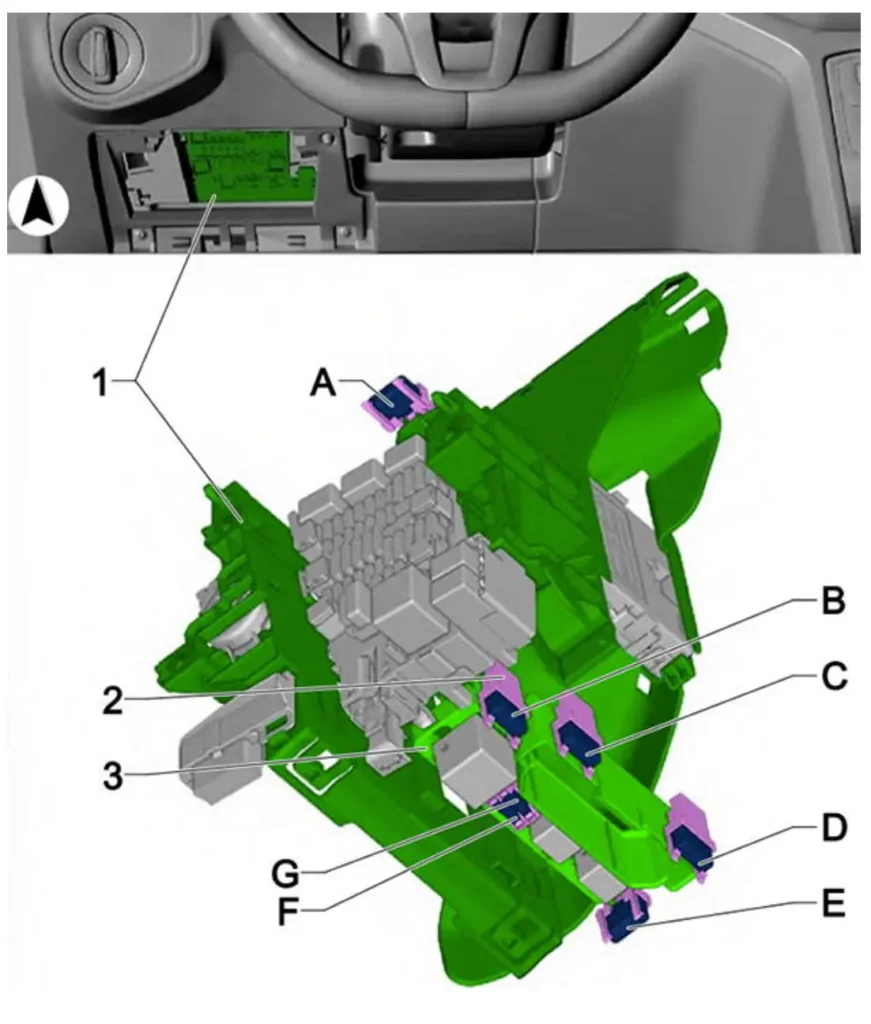

Додаткові запобіжники

Опис

А	Не використовується
B	15А Головка керування регулюванням правого переднього сидіння
	Вентилятор спинки правого переднього сидіння 1
	Вентилятор подушки правого переднього сидіння 1
C	Не використовується
D	7,5A USB-роз’єм для заряджання 1
E	5A Датчик тиску в контурі холодоагенту
F	Не використовується
G	25A Електричний датчик положення гальм причепа

Блоки під капотом

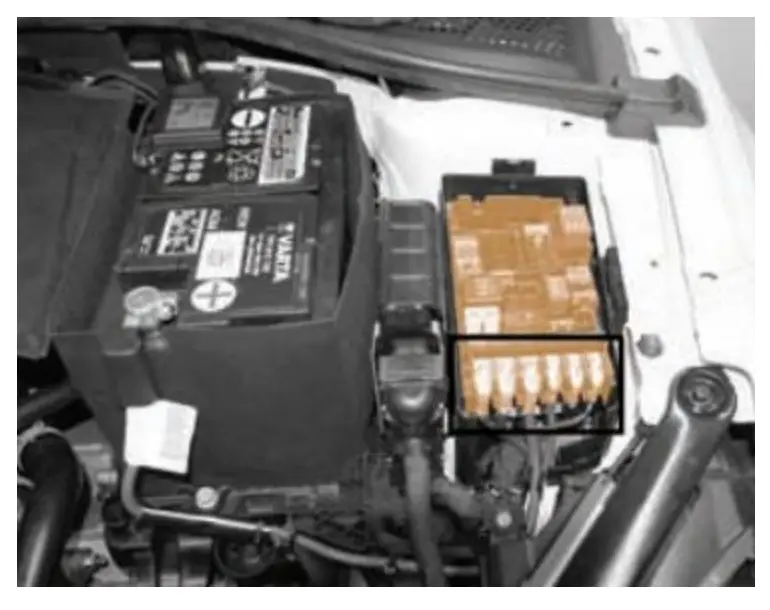

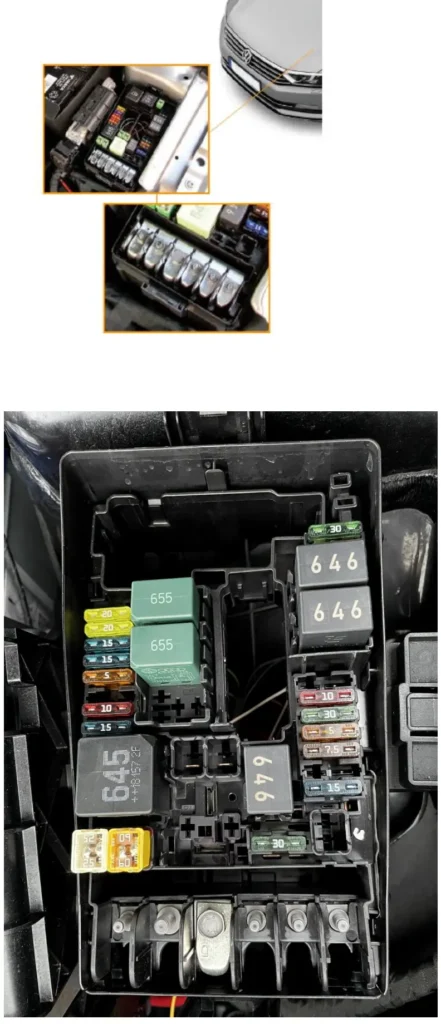

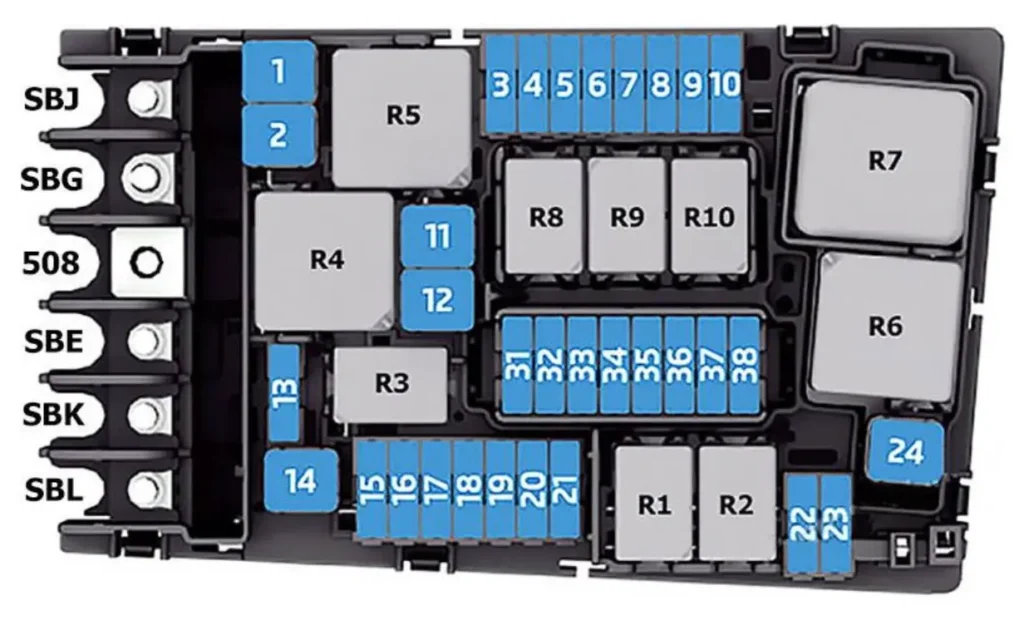

Головний блок

Головний блок запобіжників у Volkswagen Teramont (як і в багатьох інших сучасних великих кросоверах концерну на платформі MQB) має унікальну систему захисту: силові ланцюги високого струму (наприклад, живлення генератора та салонного підігрівача) захищені потужними болтовими запобіжниками великого номіналу, які розташовані безпосередньо в підкапотному монтажному блоці біля акумулятора, що дозволяє миттєво відсікати аварійні струми ще до того, як вони пройдуть через основні джгути дротів по всьому кузову.

Складається з 2 секцій: секції зв’язку з запобіжниками та реле та секції для запобіжників великої потужності.

Опис

SBJ	Живлення запобіжників 125А (на панелі запобіжників С) №4, 12, 14, 22, 38, 40, 42, 46, 51, 53.
	Розетки реле
	Клема реле живлення 15
	Автоматичний вимикач 1 регулювання сидіння переднього пасажира
	Автоматичний вимикач причепа
SBG	Генератор 400А з регулятором напруги
508	Різьбове з’єднання – клема 30 (на блоці електроніки) / батарея
SBE	80А Модуль управління підсилювачем керма
SBК	Живлення запобіжників 80А (на панелі запобіжників С): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50
SBL	80А Вентилятор радіатора
SB1	Модуль керування АБС 25/40А
SB2	Блок керування АБС 60А
SB3	15А Модуль керування двигуном
SB4	10A Модуль керування виявленням течі паливного бака
	Вентилятор радіатора (модуль керування вентилятором радіатора, вентилятор радіатора)
	Термодатчик рівня олії
	Запірний клапан охолоджувальної рідини
	Клапан регулювання розподільного валу 1
	Клапан циркуляції охолоджувальної рідини
	Клапан управління направляючої впускного колектора
	Клапан регулювання випускного розподільного валу 1
	Клапан 1 регулятора продування адсорбера EVAP
	Клапан рециркуляції турбонагнітача
	Клапан регулювання тиску олії
	Клапан керування форсункою охолодження поршня
	Клапан регулювання охолоджувальної рідини
SB5	10A Реле живлення компонентів двигуна
	Приводи випускних кулачків циліндрів 1-4 A та B
SB6	5/7,5A Вимикач стоп-сигналу
SB7	7,5/10/15A Електродвигун заслінки радіатора
	Модуль керування виявленням течі паливного бака
	Допоміжний насос обігрівача
	Клапан охолоджуючої рідини блоку циліндрів
	Нагрівальний елемент примусової вентиляції картера
	Насос рециркуляції охолоджувальної рідини
	Клапан охолоджуючої рідини коробки передач
	Запірний клапан охолоджувальної рідини
SB8	15A Лямбда-зонд 1 після каталітичного нейтралізатора / Нагрівач лямбда-зонда 1 після каталітичного нейтралізатора
	Лямбда-зонд 2 після каталітичного нейтралізатора / Нагрівач лямбда-зонда 2 після каталітичного нейтралізатора
	Лямбда-зонд 1 перед каталітичним нейтралізатором/нагрівачем лямбда-зонда
SB9	10/20А Котушка запалювання 1-6 із силовим вихідним каскадом
	Допоміжний насос нагрівача
	Клапан регулятора продування адсорбера EVAP 1
	Клапан регулювання розподільного валу 1
	Клапан регулювання випускного розподільного валу 1
SB10	20А Модуль керування паливним насосом
SB11	Не використовується
SB12	Не використовується
SB13	30А Модуль керування коробкою передач
SB14	40/60А Реле обігрівача вітрового скла
SB15	Реле звукового сигналу 15А
SB16	20A Реле живлення компонентів двигуна
	Котушка запалювання 1-4 із силовим вихідним каскадом
SB17	7,5А Блок управління АБС
	Модуль керування двигуном
	Реле живлення блоку керування двигуном Motronic
SB18	5/7,5A Модуль контролю батареї
	Шина даних бортового діагностичного інтерфейсу
SB19	30A Реле електродвигуна склоочисника 1
	Реле електродвигуна склоочисника 2
SB20	7,5/10A Модуль керування відкриванням гаражних воріт
SB21	15A Не використовується/модуль керування коробкою передач
SB22	5/7,5А Модуль керування двигуном
SB23	30А Стартер
SB24	Не використовується
SB25	Не використовується
SB26	Не використовується
SB27	Не використовується
SB28	Не використовується
SB29	Не використовується
SB30	Не використовується
SB31	Не використовується
SB32	Не використовується
SB33	Не використовується
SB34	Не використовується
SB35	Не використовується
SB36	Не використовується
SB37	20А Модуль керування додатковим обігрівачем
SB38	Не використовується

Реле

• R1 Реле стартера 1-J906-
• R2 Реле стартера 2 -J907-
• R3 Реле звукового сигналу -J413-
• R4 Реле високої теплової потужності -J360-
• R5 Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель)
• R6 БО автоматики розжарювання -J179- (бензин)
• R7 Реле малої теплової потужності -J359-(дизель)
• R8 Реле електроживлення компонентів двигуна J757 (бензиновий двигун 2,0 л)
• R9 Реле обігріву вітрового скла -J47-
• R10 Реле 2 обігріву вітрового скла -J611-

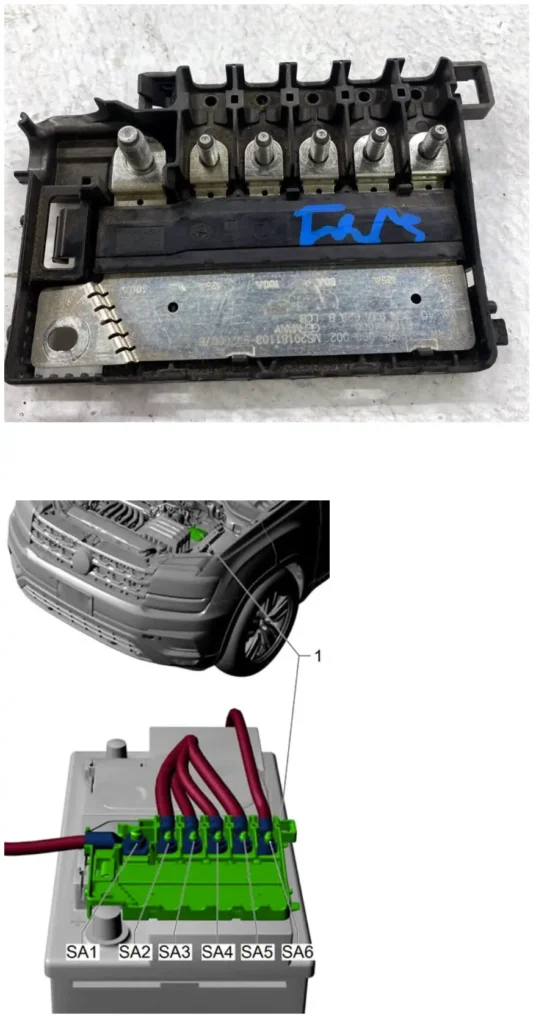

Додатковий блок

Цей блок запобіжників високої потужності встановлений у кришці акумулятора.

Опис

SA1	Генератор 400А з регулятором напруги
SA2	–
SA3	100А Вентилятор радіатора
SA4	Живлення запобіжників 80А (на панелі запобіжників С): №3, 15, 19, 21, 23, 28, 30, 43, 45, 50
SA5	Живлення запобіжників 125А (на панелі запобіжників С) №4, 12, 14, 22, 38, 40, 42, 46, 51, 53.
	Розетки реле
	Клема реле живлення 15
	Автоматичний вимикач 1 регулювання сидіння переднього пасажира
	Автоматичний вимикач причепа
SA6	80А Модуль управління ГУР
