Схеми запобіжників і реле Volkswagen Caravelle та Multivan

Моделі Volkswagen Caravelle та Multivan технічно та візуально дуже подібні, оскільки обидві базуються на платформі Transporter і є його пасажирським продовженням із відмінностями в оздобленні салону. У статті детально розглянуто блоки запобіжників і реле для поколінь T5 (2004–2014) та T6 (з 2015). Матеріал містить схеми, фотографії розташування блоків, а також інформацію про запобіжник прикурювача для обох поколінь.

Через широкий спектр різноманітних комплектацій та варіантів довжини кузова наведено базові найпоширеніші схеми; для індивідуальних модифікацій радимо звірятися з інструкцією або даними на кришці блока.

Попри повну ідентичність технічної бази та силової електроніки з фургоном Transporter, моделі Каравелла та Мультивен отримали зовсім різні схеми компонування салонного комфорту: Caravelle традиційно позиціонується як практичний мікроавтобус для комерційних перевезень і великих родин, тоді як Multivan розроблявся як мобільний офіс або люксовий мінівен із системою пересування та трансформації сидінь на внутрішніх рейках, що вимагало додаткових ліній живлення та запобіжників для мультимедійних систем задньої частини салону.

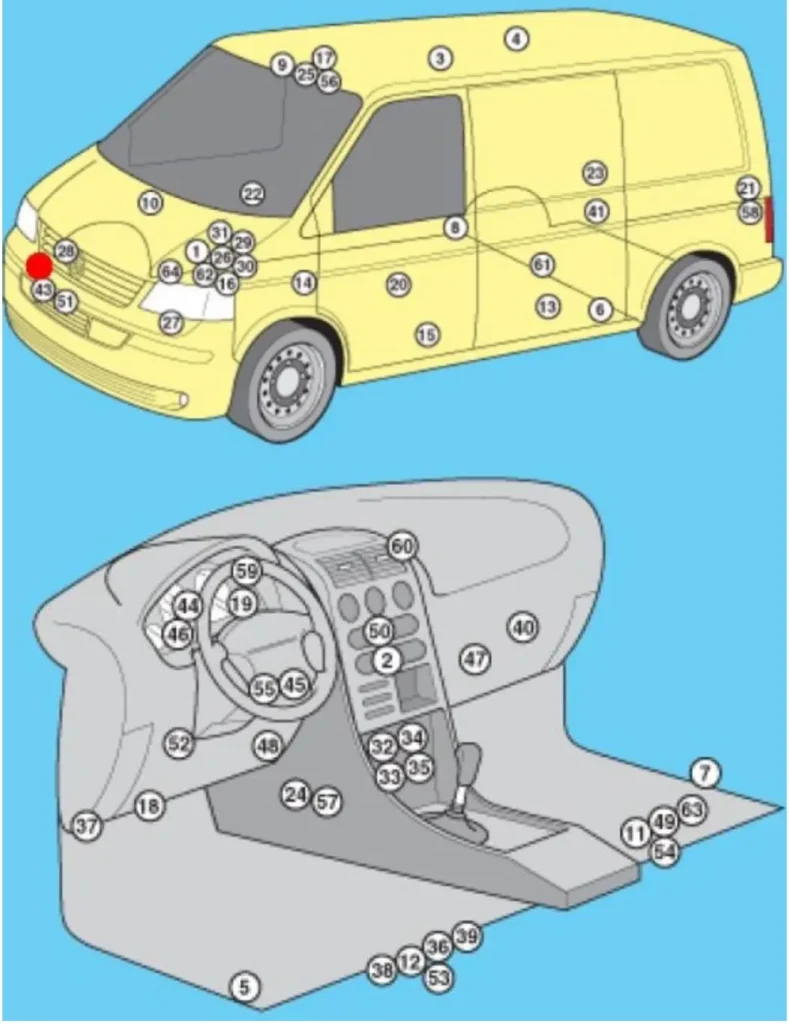

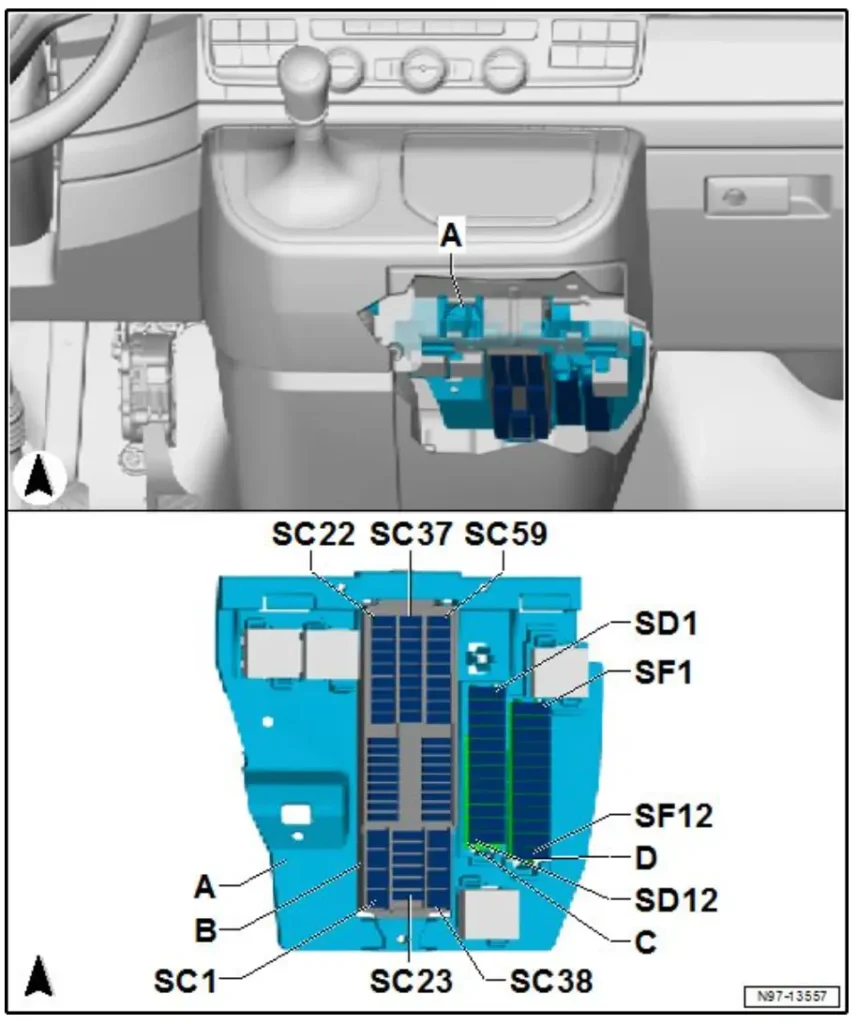

Загальне розташування блоків керування

Позначення

1	Електронний блок керування ABS
2	Блок керування кондиціонером – у панелі керування обігрівачем
3	Блок керування кондиціонером (задній) – в панелі керування обігрівачем
4	Блок антени – якщо є
5	Бічний датчик удару з боку водія
6	Бічний датчик удару, задній лівий
7	Бічний датчик удару з боку пасажира
8	Бічний датчик удару, задній правий
9	Блок управління протиугінною системою
10	Звуковий сигнал протиугінної системи – резонатор системи впуску
11	Підсилювач вихідного сигналу аудіосистеми – під переднім правим сидінням – якщо є
12	Додаткова акумуляторна батарея 1 – під переднім лівим сидінням – якщо є
13	Додаткова акумуляторна батарея 2 (автофургон) – у кухонній шафі
14	Блок управління додатковим обігрівачем (Air Тор 3500) – під днищем кузова, справа-якщо є
15	Блок управління додатковим обігрівачем (Thermo Тор) – під днищем кузова, зліва-якщо є
16	Акумуляторна батарея
17	Блок керування обладнанням кемпінгу (автофургон)
18	Діагностичний роз’єм (DLC)
19	Блок діагностики – панель приладів
20	Блок керування електрообладнанням дверей водія
21	Блок керування електрообладнанням лівих задніх дверей (зі зсувними дверима з електроприводом) – ліва стійка
22	Блок керування електрообладнанням дверей пасажира
23	Блок керування електрообладнанням правих задніх дверей (зі зсувними дверима з електроприводом) – права стійка
24	Блок управління системою підтримки курсової стійкості ESP (включає датчик прискорення, датчик бокового переміщення)
25	Блок управління механізмом підйому дахів (автофургон)
26	Електронний блок керування двигуном – біля блоку запобіжників / реле в моторному відсіку.
27	Блок управління електродвигуном вентилятора системи охолодження 1 — підвіска (попереду зліва)
28	Блок керування електродвигуном вентилятора системи охолодження 2 – в електродвигуні вентилятора системи охолодження 2- якщо встановлений
29	Блок запобіжників/реле, моторний відсік 1
30	Блок запобіжників/реле, моторний відсік 2
31	Блок запобіжників/реле, моторний відсік З
32	Блок запобіжників/ реле, панель приладів 1 — центральна частина панелі приладів
33	Блок запобіжників/ реле 2, панель приладів — під блоком запобіжників /реле 1 приладової панелі
34	Блок запобіжників/ реле, панель приладів 3 — за блоком запобіжників / реле, панель приладів 1/2
35	Блок запобіжників/ реле, панель приладів 4 — за блоком запобіжників / реле, панель приладів 1/2

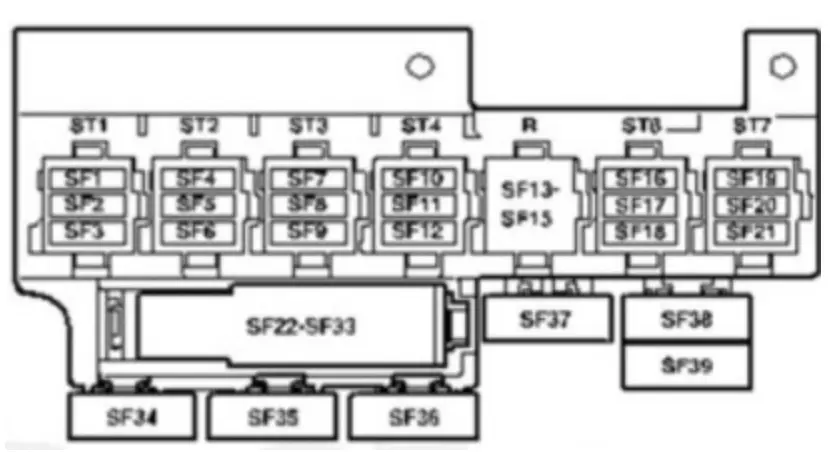

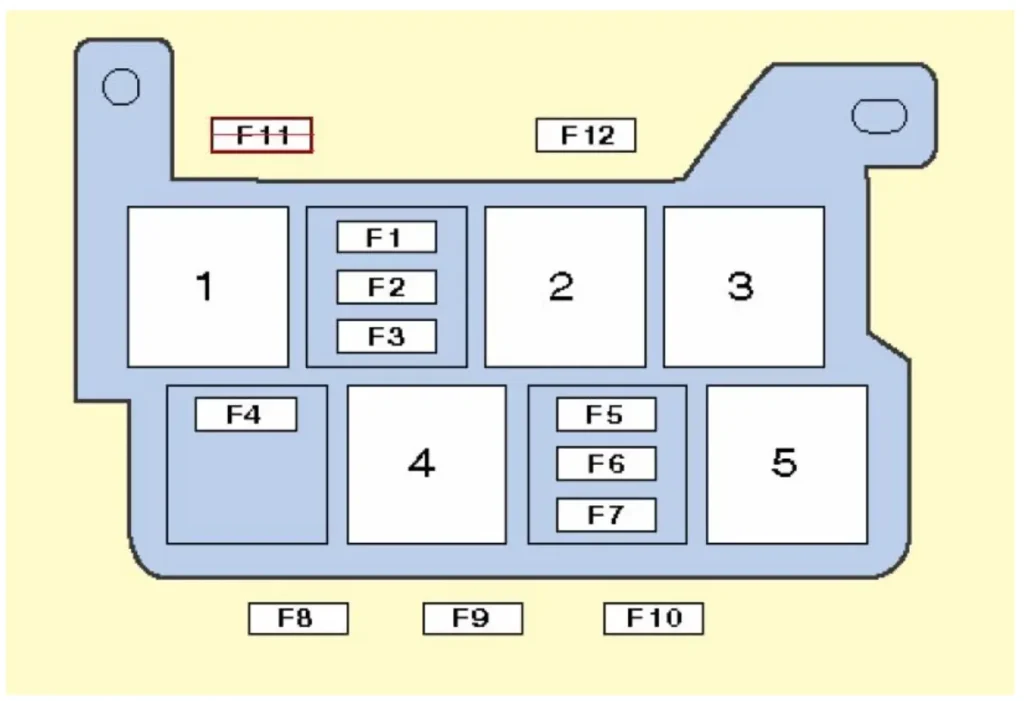

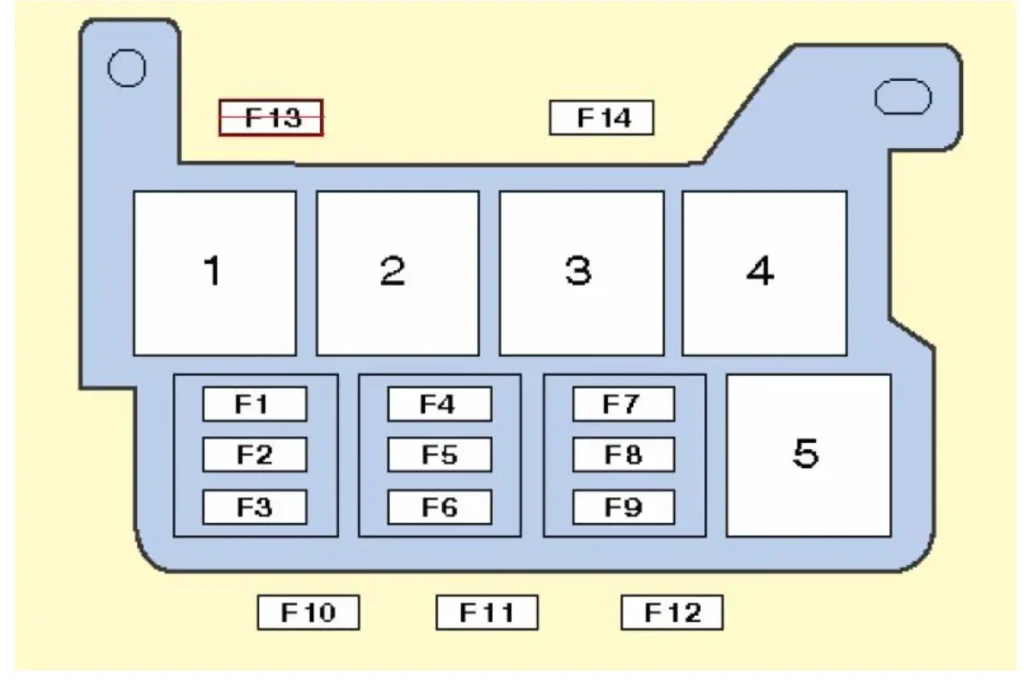

36	Блок запобіжників/ реле, ліве сидіння – під сидінням
37	Додатковий запобіжник 1 (вимикач блокування диференціала, задній 10А) – ліва передня стійка
38	Додатковий запобіжник 2 (додатковий обігрівач 30А) – під лівим сидінням
39	Додатковий запобіжник 3 (блок керування електроустаткуванням дверей, лівий задній 40А) – під лівим сидінням (деякі моделі)
40	Резистор 1 електродвигуна вентилятора обігрівача – біля електродвигуна вентилятора заднього обігрівача
41	Резистор 2 електродвигуна вентилятора обігрівача – біля електродвигуна вентилятора заднього обігрівача – якщо є
42	Звуковий сигнал 1
43	Звуковий сигнал 2 – якщо є
44	Блок керування іммобілайзером – комбінація приладів
45	Кільцева антена іммобілайзера – біля замку запалювання
46	Блок управління комбінацією приладів – панель приладів
47	Блок керування телефоном – за речовою скринькою
48	Багатофункціональний блок керування 1 – функції: Автоматична коробка передач (АКПП), система зарядки (з додатковою батареєю), система підтримки швидкості, розпізнавання контакту кінцевого вимикача дверей/капоту, керування електричним навантаженням, електропривод склопідйомників, паливний насос, омивачі фар, обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла, аварійна сигналізація, обігрівач лобового скла, звуковий сигнал, покажчики повороту, підсвічування комбінації приладів, лампи освітлення салону, очищувачі з автоматичним керуванням, ліхтарі заднього ходу, стартер, люк, вимикач освітлення, омива лобового скла
49	Багатофункціональний блок управління 2 – функції: Протиугінна система, центральний замок, електропривод дзеркал заднього виду на дверях, двері зсувні з електроприводом, електропривод склопідйомників, люк
50	Блок управління навігаційною системою – у дисплеї навігаційної системи
51	Датчик температури навколишнього повітря
52	Блок управління системою паркування
53	Блок керування підігрівом сидіння водія
54	Блок керування підігрівом сидіння пасажира
55	Датчик положення рульового колеса — якщо є
56	Блок керування електроприводом люка
57	Електронний блок керування SRS
58	Блок керування приводом відкриття/зачинення задніх дверей – ліва стійка “D” – якщо є
59	Блок управління системою інформування про трафік – під панеллю приладів
60	Блок управління системи інформування про трафік (альтернативна позиція) – під панеллю приладів
61	Блок керування роздавальною коробкою (c 4WD) — головна задня передача
62	Електронний блок керування КПП (АКПП) – біля блоку керування двигуном
63	Синтезатор голосу – під переднім правим сидінням-якщо є
64	Датчик швидкості автомобіля – КПП (деякі моделі)

Блоки запобіжників під капотом

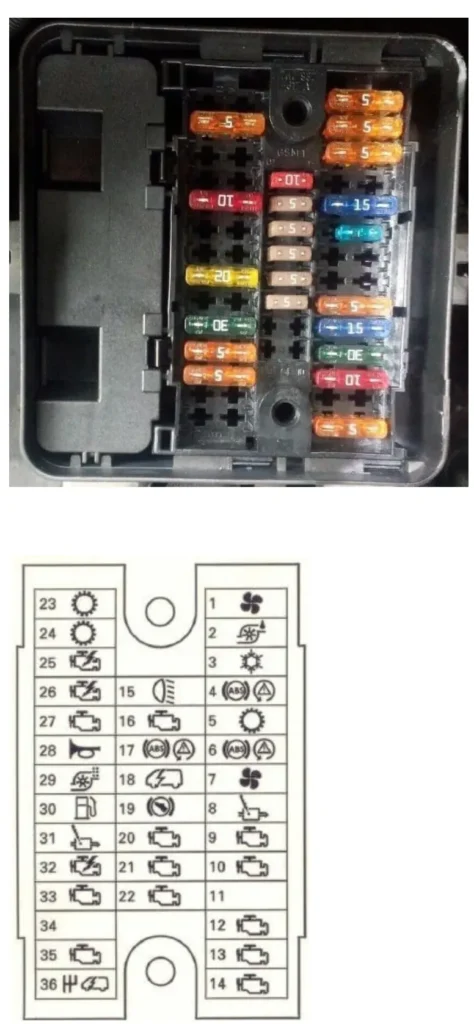

Монтажний блок запобіжників

Позначення

1	(5А) Електродвигун (и) вентилятора(ів) системи охолодження
2	(5А) Реле насоса охолоджувальної рідини
3	(15А) Кондиціонер (5А) Резистор вентиляції картера
4	(30А) Антиблокувальна система гальм (ABS) або Стабілізатор напруги, Магнітола, Радіо
5	(15А) Автоматична коробка передач
6	(30А) Антиблокувальна система гальм (ABS)
7	(5А) Блок керування електродвигуном вентилятора системи охолодження 1 (7,5А) Насос омивача
8	(15А) Управління двигуном
9	(5А) Управління двигуном, реле основних ланцюгів запалювання
10	(5А) Керування двигуном (15А) Клапан наддуву або відпрацьованих газів
11	(5А) Блок управління підсилювачем рульового управління (30А) Перемикач світла фар та їх реле
12	(5А) Управління двигуном (10А) Регулятор тиску палива
13	(10А) Управління двигуном (10А) Ксенон у лівій фарі
14	(5А) Керування двигуном або Реле паливного насоса
15	(10А) Вимикач ліхтарів заднього ходу
16	(5А) Управління двигуном або вимикач стоп сигналів, витратомір повітря
17	(5А) Антиблокувальна система гальм (ABS)
18	(5А) Підсилювач рульового колеса
19	(5А) Вимикач стоп-сигналів (датчик положення педалі гальма), датчик положення педалі зчеплення
20	(5А) Управління двигуном
21	(5А) Клапан рециркуляції відпрацьованих газів
22	(10А) Управління двигуном (форсунки)
23	(25А) Автоматична коробка передач (10А) Ксенон у правій фарі
24	(5А) Автоматична коробка передач
25	(25А) Управління двигуном, Запалювання
26	(25А) Управління двигуном (5А) Ліва фара
27	(5А) Реле насоса охолоджувальної рідини
28	(15А) Сигнал високого тону
29	(10А) Датчик швидкості автомобіля (5А) Права фара
30	(15/20А) Реле насоса допоміжної системи кондиціонера/опалювача, паливний насос, реле паливного насоса
31	(15А) Управління двигуном (лямбда-зонд)
32	(30А) Управління двигуном (запалювання) (5А) Реле паливного насоса
33	(5А) Реле насоса охолоджуючої рідини керування двигуном, реле свічок розжарювання
34	(10А) Блок керування електродвигуном вентилятора системи охолодження (5А) Блок керування ботової мережі
35	(10А) Управління двигуном (15А) Регулятор рівня палива
36	(25А/30А) Реле стартера (5А) Інтерфейс шин даних

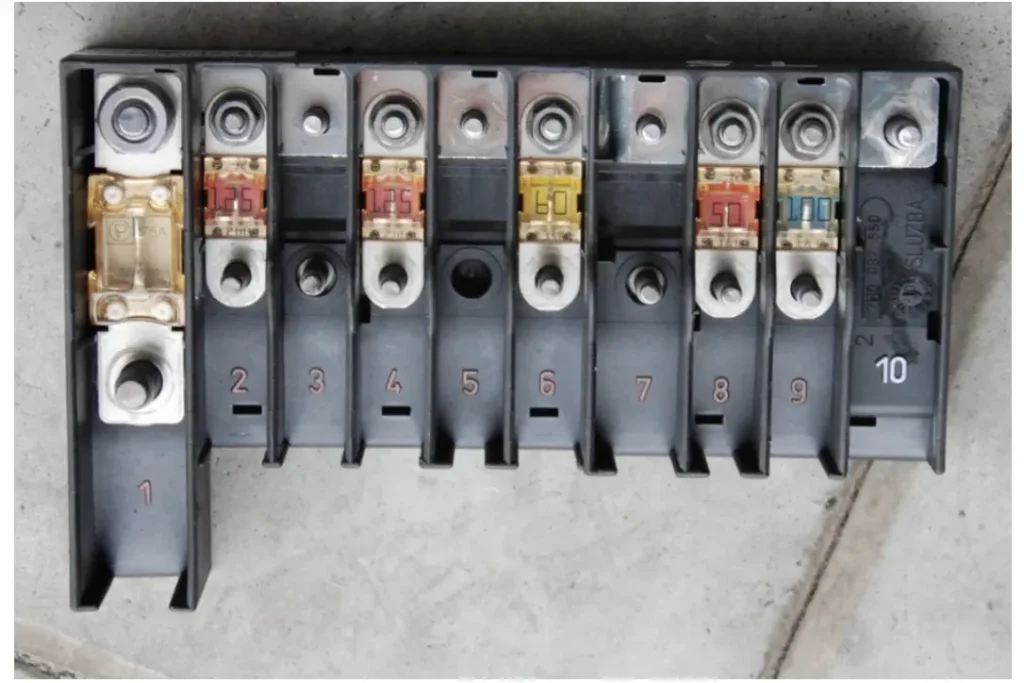

Блок запобіжників високої потужності

Знаходиться поруч із монтажним та з’єднаний з акумулятором.

Позначення

1	(175/225А) Генератор
2	(125А) Розподіл живлення акумуляторної батареї, реле допоміжних ланцюгів запалювання, блок керування електрообладнанням дверей водія блок керування електрообладнанням дверей пасажира, обігрівач заднього скла, реле контакту Х, окремі запобіжники
3	(50А/100А) Система заряджання (з додатковою батареєю), блок керування електрообладнанням задніх лівих дверей (деякі моделі), блок керування електрообладнанням задніх правих дверей (деякі моделі), реле — дільник у системі зарядки (з додатковою батареєю)
4	(125А) Розподіл живлення акумуляторної батареї (70А) Плюсове з’єднання у джгуті проводів моторного відсіку
5	(50А) Розподіл живлення акумуляторної батареї (деякі моделі), окремі запобіжники
6	(60А) Реле свічки розжарювання (50А) електродвигун насоса подачі повітря на випуск
7	(70/80/100А) Електродвигун вентилятора(ів) системи охолодження
8	(40/50/100А) Електродвигун вентилятора (ів) системи охолодження, окремі запобіжники
9	(100А) Розподіл живлення акумуляторної батареї, замок запалювання
10	–

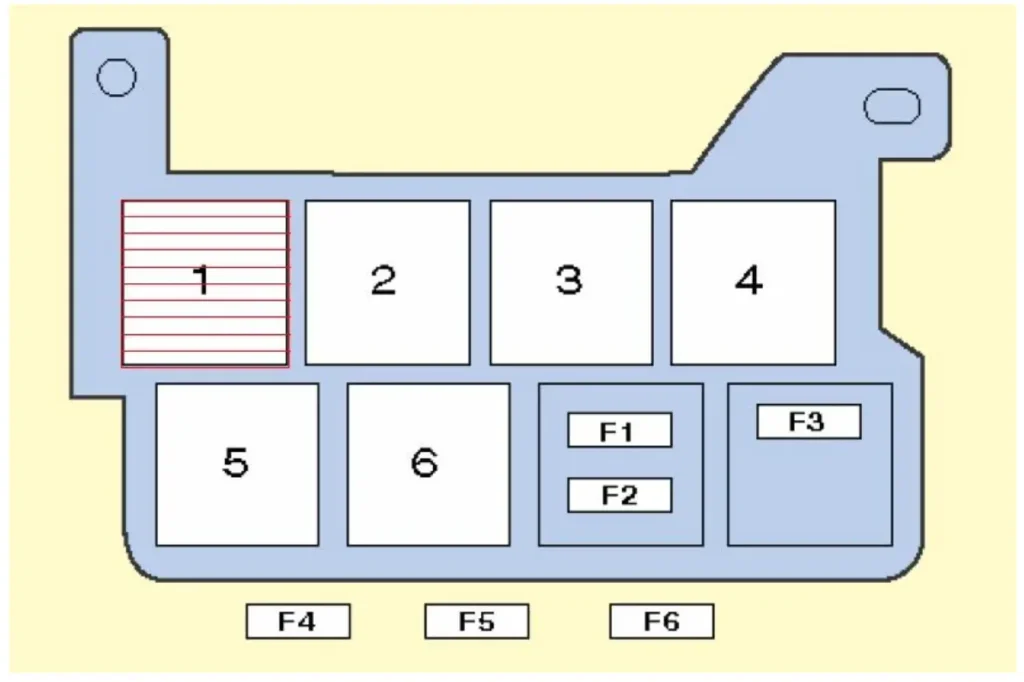

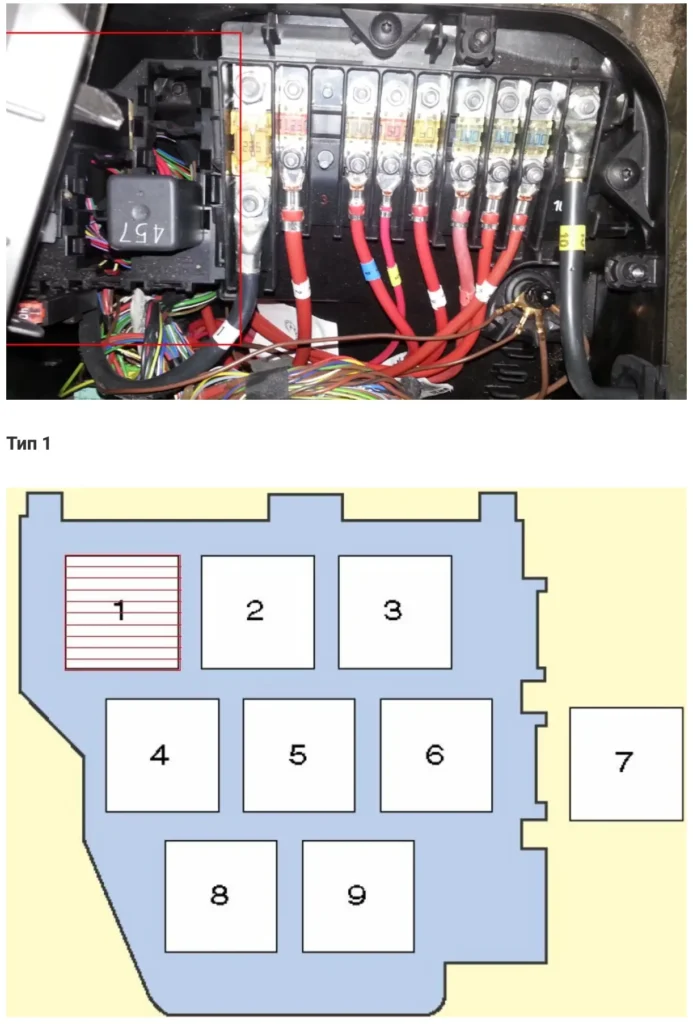

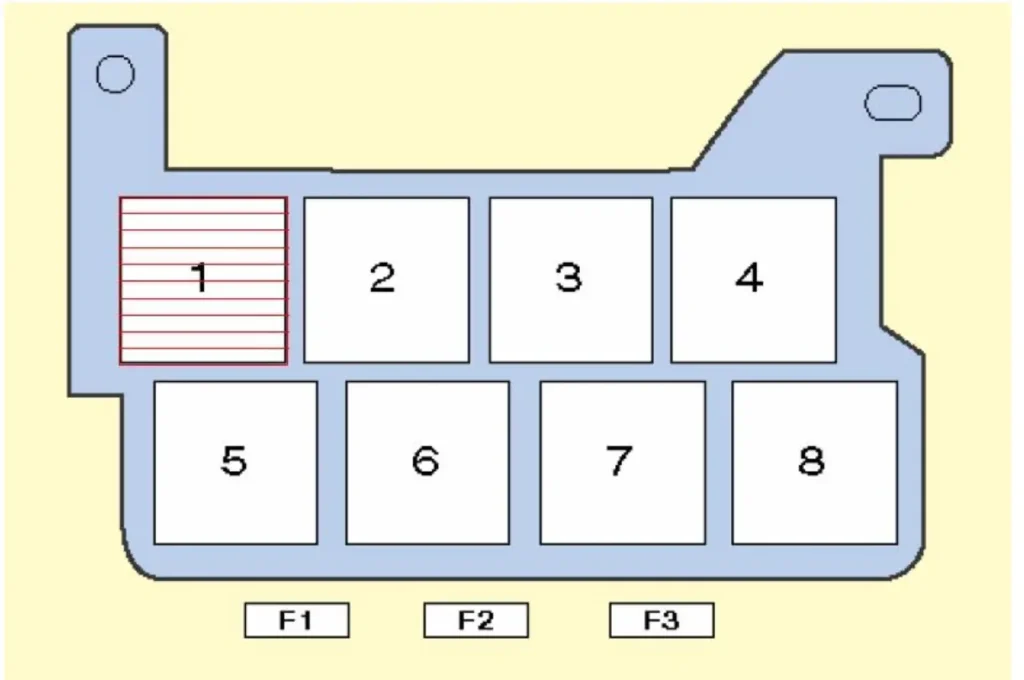

Блок реле

Також розташований поруч із монтажним блоком запобіжників.

Позначення

1	Електронний блок керування кондиціонером (ручне керування температурою)
2	Реле 2 паливного насосу
3	Реле насоса системи подачі повітря навипуск
4	Реле основних ланцюгів запалювання
5	Реле 1 паливного насосу
6	Реле електромагнітної муфти компресора кондиціонера (автоматичне керування температурою)
7	Реле системи керування АКПП
8	Блок управління підсилювачем кермового управління
9	Реле насоса охолоджувальної рідини

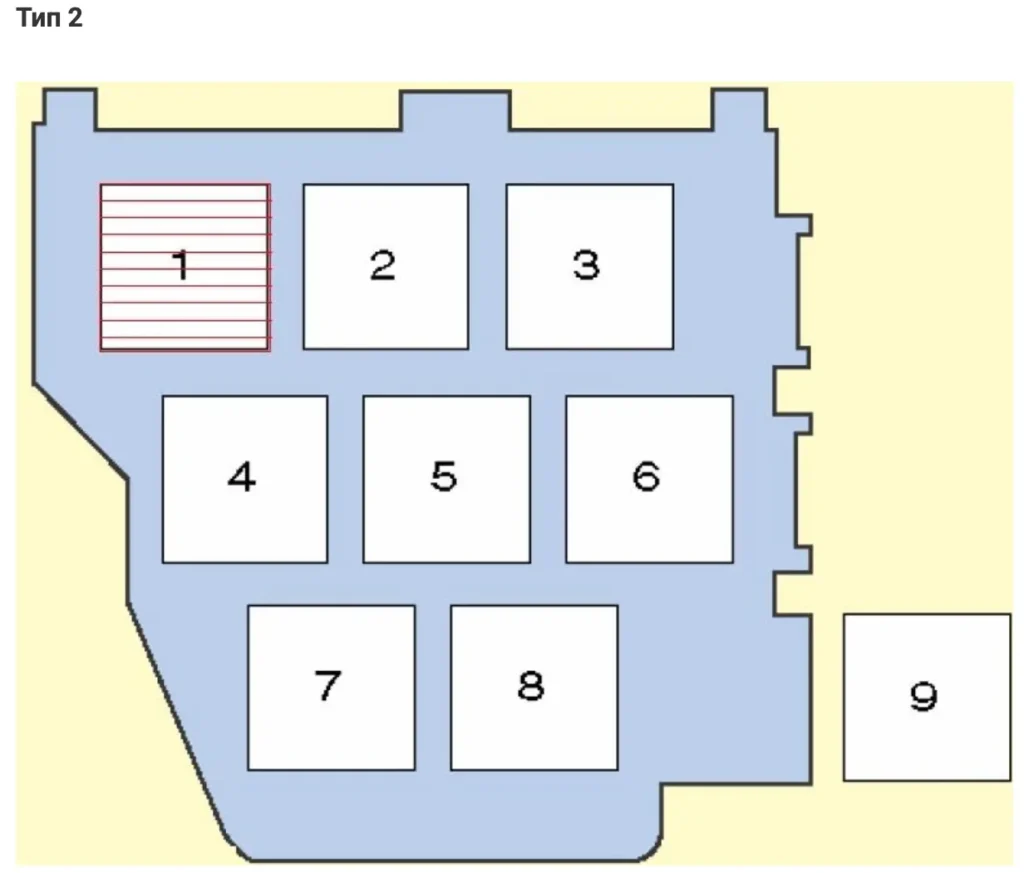

Позначення

1	Електронний блок керування кондиціонером (ручне керування температурою)
2	Реле 2 паливного насосу
3	Реле насоса системи подачі повітря навипуск
4	Реле основних ланцюгів запалювання
5	Реле 1 паливного насосу
6	Реле електромагнітної муфти компресора кондиціонера (автоматичне керування температурою)
7	–
8	Реле насоса охолоджувальної рідини
9	Реле стартера – якщо є

Блоки в салоні

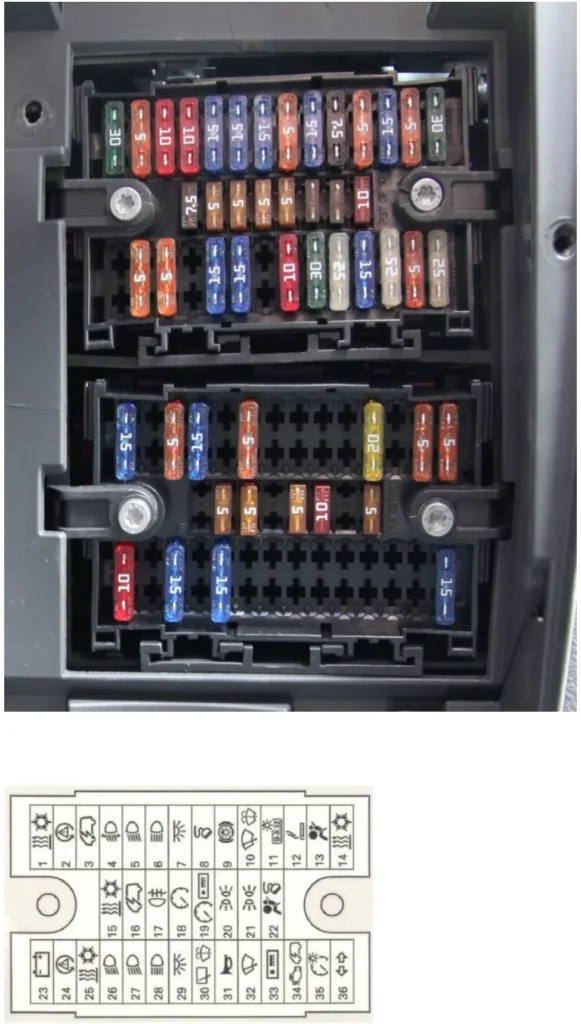

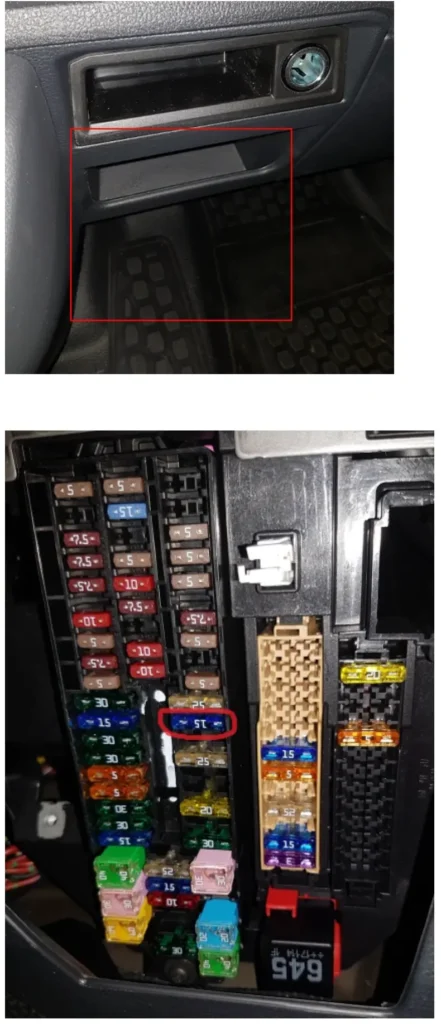

Головний блок запобіжників

1	(25A/30A) Обігрівач, кондиціонер, реле живлення клеми 15
2	(5A) Датчик положення рульового колеса
3	(10A) Багатофункціональний блок керування 1 (бортова мережа)
4	(10A) Коректор фар (5А) Асистент зміни смуги руху
5	(15A) Лампа лівої фари
6	(15A) Лампа лівої фари
7	(15A) Функціональний блок управління 1 (лампа освітлення салону або бортова мережа)
8	(5A) Діагностичний роз’єм (DLC) (15/20А) блок управління зсувним дахом та двері, кришки багажного відсіку
9	(15A) Вимикач стоп-сигналів (датчик положення педалі гальма) (30А) Блок управління бортовою мережею
10	(10A) Очищувач лобового скла, очищувач заднього скла
11	(5A) Лампа підсвічування номерного знака
12	(15A) Прикурювач (5/30А) Перемикач освітлення
13	(5/10A) Електронний блок керування SRS
14	(30A) Додатковий обігрівач обігрівач, кондиціонер (25А) Перемикач світла фар
15	(7,5) Кондиціонер (перемикач вентилятора та реле)
16	(5A) Багатофункціональний блок керування
17	(5A) Задні протитуманні ліхтарі, комбінація приладів
18	(5A) Блок керування комбінацією приладів
19	(5А) Аудіосистема, блок керування комбінацією приладів, багатофункціональний блок керування 1, система навігації, спеціальне автомобільне обладнання
20	(5A) Передній габарит-лівий, лівий стоп-сигнал, задній габарит-лівий або блокування диференціала
21	(5A) Передній габарит-правий, правий стоп-сигнал, задній габарит-правий або реле стартера, блок керування двигуном
22	(7,5/10A) Індикатор відключення подушки безпеки пасажира, діагностичний роз’єм (DLC), блок керування комбінацією приладів
23	(5/30A) Реле стартера (деякі моделі з МКПП)
24	(5А) Датчик положення рульового колеса
25	(7,5А) Кондиціонер (вентилятори)
26	(30A) Вимикач фар
27	(15A) Лампа правої фари
28	(15A) Індикатор увімкнення дальнього світла фар, права фара
29	(10А) Реле сигналу дверей багажного відділення
30	(10A) Обігрівачі форсунок омивача лобового скла, електродвигун очищувача заднього скла
31	(30A) Багатофункціональний блок керування 1 (звуковий сигнал)
32	(25/30A) Багатофункціональний блок керування 1 (електродвигун очищувача лобового скла)
33	(15A) Аудіосистема, навігаційна система, блок управління системи інформування про трафік
34	(25A) Система управління АКПП, блок запобіжників/реле, моторний відсік 1
35	(5A) Підсвічування комбінації приладів
36	(25A) Багатофункціональний блок керування 1 (покажчики повороту)

Відповідно до схеми, за прикурювач відповідає запобіжник номер 12.

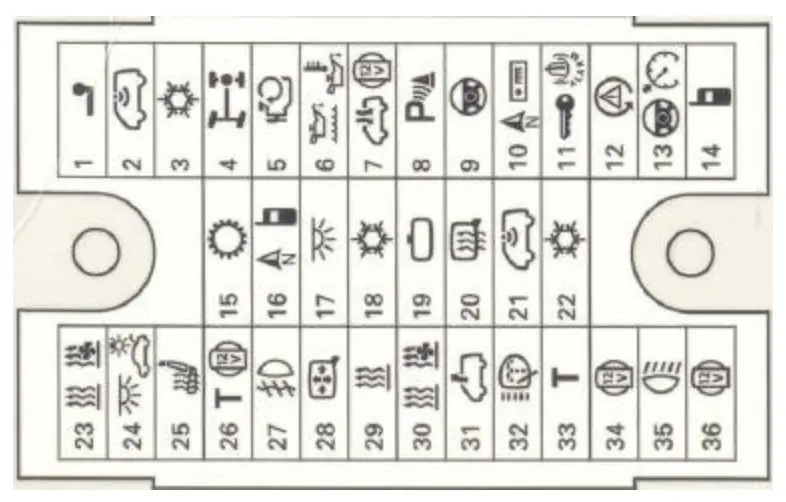

Схема нижнього відділу

Позначення

1	(25A) Роз’єм електроустаткування причепа (15А) 10-ти контактний роз’єм
2	(5A) Протиугінна система
3	(5A) Допоміжний вентилятор кондиціонера обігрівача, лівий та правий (10/15А) Додаткове обладнання
4	(10A) Блок управління роздавальною коробкою (диференціал)
5	(10A) Роз’єм підключення додаткового обладнання або 6-контактний роз’єм
6	(5A) Датчик стану моторного масла (рівень, температура)
7	(10A) Вентилятор на даху (30А) Протиугінна сигналізація
8	(5A) Система паркування
9	(5A) Блок керування електрообладнанням рульової колонки (круїз контроль)
10	(30A) Аудіосистема (10А) Коректор фар, рівень яскравості підсвічування приладів
11	(20A) Звуковий сигнал протиугінної системи, багатофункціональний блок управління 2, зсувні двері з електроприводом, блок управління приводом відкривання закривання задніх дверей (15А) Рація, протиугінна система
12	(5A) Ліва фара (10A) Реле відключення стоп-сигналів (30А) Керування бортовою мережею
13	(5A) Головний вимикач системи підтримки швидкості, багатофункціональне керування на рульовому колесі
14	(5A) Телефон, Права фара (30А) Управління бортовою мережею
15	(5A) Автоматична коробка передач або Телефон та голосове керування
16	(5A) Аудіосистема система навігації, телефон (7,5А) ТБ тюнер
17	(7,5A) Багатофункціональний блок управління (лампа освітлення салону, дзеркало із затемненням)
18	(5A) Кондиціонер (деякі моделі)
19	(5A) Внутрішнє дзеркало заднього виду з авто затемненням
20	(10A) Багатофункціональний блок керування 1 (обігрівач дзеркал заднього виду на дверях)
21	(5A) Протиугінна система або датчик дощу
22	(5A) Кондиціонер або датчик тиску
23	(5A) Додатковий обігрівач та додаткове обладнання
24	(7,5A) Лампи освітлення салону
25	(15A/25A) Підігрівач сидінь
26	(10A) Тахограф (якщо є)
27	(15A) Протитуманні фари або реле електроживлення
28	(5A) Перемикач регулювання дзеркал заднього виду, підігрівачі дзеркал заднього виду на дверях
29	(25A) Додатковий обігрівач
30	(5A) Додатковий обігрівач
31	(25A) Люк (5А) Бортовий зарядний пристрій
32	(20A) Омивачі фар та його реле
33	(5A) Тахограф (якщо є)
34	(15A) Роз’єм 3 живлення додаткового обладнання (задній) (5А) Багатофункціональний блок керування рульового колеса
35	(10A) Багатофункціональний блок керування 1 (ліхтар(і) заднього ходу, з АКПП) (20А) Блок керування бортової мережі
36	(5A) Блок керування обладнанням кемпінгу, спеціальне автомобільне обладнання

Блок реле за головними блоками запобіжників

Варіант 1

Позначення

1	–
2	Реле 1 додаткового обігрівача
3	Реле електродвигуна вентилятора кондиціонера, заднього
4	Реле допоміжних ланцюгів запалювання
5	– 06/03: Реле проблискового маячка (автомобіль спеціального призначення)
6	Реле відключення стоп-сигналів
7	Реле насоса омивача фар
8	Реле насоса допоміжної системи кондиціонера/опалювача
F1	–
F2	(30А) Блок керування електрообладнанням дверей (водія), блок керування електрообладнанням дверей (пасажира)
F3	(40А) Обігрівач заднього скла

Варіант 2

Позначення

1	Реле електродвигуна вентилятора кондиціонера, заднього (деякі моделі)
2	Блок керування електрообладнанням рульової колонки
3	Блок керування електрообладнанням рульової колонки
4	Реле 1 вентилятора даху
5	Блок управління блокуванням диференціала
6	06/03: Реле сигналу дверей багажного відділення
F1	(15А) Сирена (автомобіль спеціального призначення)
F2	(10А) Сирена (автомобіль спеціального призначення)
F3	(10А) Проблисковий маячок (автомобіль спеціального призначення)
F4	(40А) Блок керування електрообладнанням лівих задніх дверей
F5	(40А) 01/04: Блок керування електрообладнанням правих задніх дверей
F6	(5А) 01/04: Синтезатор голосу (якщо є)

Блок під сидінням водія

Варіант 1

Позначення

1	Реле – дільник у системі зарядки (з додатковою акумуляторною батареєю)
2	–
3	Реле – дільник у системі зарядки (з додатковою акумуляторною батареєю)
4	Спеціальне автомобільне обладнання
5	Спеціальне автомобільне обладнання
F1	(5А) Блок управління обладнанням кемпінгу
F2	(10А) Роз’єм 1 живлення додаткового обладнання (передній), холодильник (автофургон)
F3	(5А) Насос подачі прісної води (автофургон)
F4	(10А) Лампи освітлення салону, лампа місцевого підсвічування (автофургон)
F5	(30А) Блок керування роз’ємом живлення додаткового обладнання (автофургон)
F6	(40А) Блок керування механізмом підйому даху (автофургон)
F7	(5А) Блок антени
F8	(25А) Додатковий обігрівач
F9	(30А) Електродвигун вентилятора кондиціонера обігрівача (автоматичне керування температурою)
F10	–
F11	–
F12	–
F13	(40А) Блок керування електрообладнанням правих задніх дверей
F14	(80А) Додаткова акумуляторна батарея

Варіант 2

Позначення

1	–
2	Реле-дільник у системі зарядки (з додатковою акумуляторною батареєю)
3	Спеціальне автомобільне обладнання
4	Спеціальне автомобільне обладнання
5	Спеціальне автомобільне обладнання
F1	(15А) Роз’єм(и) живлення додаткового обладнання
F2	(15А) Роз’єм(и) живлення додаткового обладнання
F3	(15А) Роз’єм(и) живлення додаткового обладнання
F4	(15А) Холодильник (автофургон), спеціальне автомобільне обладнання
F5	(5А) Блок антени
F6	(25А) Додатковий обігрівач
F7	(30А) Електродвигун вентилятора кондиціонера / обігрівача (автоматичне керування температурою)
F8	–
F9	–
F10	–
F11	(40А) Блок керування електрообладнанням правих задніх дверей
F12	(80А)Додаткова акумуляторна батарея

Варіант 3

Позначення

1. 5А – Роз’єм 10 контактний / Роз’єм 6 контактний
2. 3А – Роз’єм 10 контактний
3. 5/15А – Роз’єм 10 контактний чи аварійний реєстратор даних
4. 15А – Роз’єм 10 контактний
5. 5А – Роз’єм 10 контактний
6. 25А – Роз’єм 6 контактний
7. 15/30 – Розетка 12В, перетворювач напруги
8. 20/25А – Блок керування обігрівачем (обігрівачем)
9. 25/30А – Припливний вентилятор
10. 15/30А – Управління кліматичної установки
11. 15А – Прикурювач
12. 5А – Роз’єм 10 контактний / Роз’єм 6 контактний
13. Місцеве реле
14. Місцеве реле
15. Місцеве реле
16. 30А – Бортовий зарядний пристрій
17. 30А – Блок керування гідравліки даху
18. 10А – Плафони освітлення
19. 10А – Охолоджуваний відсік
20. 5А – Водяний насос
21. 5А – Панель управління обладнанням кемпера
22. 15А – Розетка на 12В
23. 15А – Розетка на 12В
24. 10А – Вентилятор даху або Розетка на 12В
25. 15А – Блок управління розпізнавання причепа
26. 20А – Блок управління розпізнавання причепа
27. 20А – Блок управління розпізнавання причепа
28. 7,5А – Блок управління розпізнавання причепа
29. Резерв
30. 5А – Блок керування голосового підсилювача
31. Резерв
32. Резерв
33. 15А – поперекова підтримка сидіння водія
34. 40А – Блок управління правих зсувних дверей
35. 80А – Блок управління зарядки другої АКБ
36. 40А – Блок управління лівими зсувними дверима
37. 40А – Припливний вентилятор
38. Роз’єм 6 контактний
39. Резерв

У цьому блоці знаходяться запобіжники, які відповідають за прикурювач (номер SF11) і додаткові розетки.

Запобіжники Volkswagen Caravella T6

У шостого покоління головний блок запобіжників розташований під бардачком.

Тут і розташований запобіжник, що відповідає за прикурювач (обведений червоним).

Позначення

№ запобіжника / тримача	Номінал	Призначення та елементи
C-SC1	40 A	• Датчик керування вентилятором Bitron, передній -G462- • Вентилятор припливного повітря -V2- • Реле додаткового водонагрівача -J493- • Вимикач вентилятора припливного повітря -E9- • Блок керування кондиціонера -J301-
C-SC2	60 A	• Рельєфне реле для X-контакту -J59- • B138 позитивне з’єднання (X) у джгуті проводів салону
C-SC3	30 A	• Блок управління бортової мережі -J519- (T73a/63)
C-SC4	40 A	• Тепловий запобіжник склопідйомника -S43- • Запобіжник 18 на запобіжнику C -SC18- • Запобіжник 22 на утримувачі запобіжника C-SC22- • Запобіжник 57 на утримувачі запобіжника C-SC57-bis • Запобіжник 59 на запобіжнику C -SC59- • Запобіжник 1 на запобіжнику D -SD1- bis • Запобіжник 7 на запобіжнику D -SD7- • Запобіжник 9 на запобіжнику D -SD9- • Запобіжник 1 на утримувачі запобіжника F-SF1-bis • Запобіжник 3 на запобіжнику F -SF3- • Запобіжник 5 на утримувачі запобіжника F-SF5-bis • Запобіжник 7 на утримувачі запобіжника F-SF7- • Запобіжник 9 на утримувачі запобіжника F-SF9- • Запобіжник 10 на утримувачі запобіжника F-SF10-
C-SC5	7,5 A / 15 A	• 7,5 A (тільки для автомобілів без консолі на даху): Блок управління бортової мережі -J519- (T73a/66) • 15 A (тільки для автомобілів з консоллю на даху): Блок управління бортової мережі -J519- (T73a/66)
C-SC6	30 A	• Блок управління бортової мережі -J519- (T73b/67)
C-SC7	30 A	• Реле для подачі напруги на клему 15 -J329- • B165 позитивне з’єднання 2 (15) у джгуті проводів салону
C-SC8	5 A	• Вимикач світла -E1-
C-SC9	5 A	• Комбінований перемикач рульової колонки -E595- • Перемикач ручного затемнення та мигання -E4- • Блок управління бортової мережі -J519- (T73b/8)
C-SC10	30 A	• Блок управління інформаційною електронікою 1 -J794- • Радіо -R-
C-SC11	30 A	• Блок управління бортової мережі -J519- (T73a/73)
C-SC12	15 A	• Блок управління бортової мережі -J519- (T73b/11)
C-SC13	30 A	• Блок управління бортової мережі -J519- (T73a/68)
C-SC14	5 A	• Блок управління блокуванням диференціала -J187- • Реле ізоляції для приводу шини CAN -J788- • 16-контактний роз’єм -T16- (діагностика)
C-SC15	7,5 A	• Перемикач заслінки свіжого повітря та рециркуляції -E159- • Блок керування Climatronic -J255- • Блок керування кондиціонера -J301-
C-SC16	5 A	• Блок управління бортової мережі -J519- (T73b/39)
C-SC17	10 A	• Блок управління бортової мережі -J519- (T73a/64)
C-SC18	7,5 A	• 7,5 A: USB-розподільник -R293- • 7,5 A: Підсилювач 2-смугового сигналу для мобільного радіо -J984-, Відсік для зберігання з інтерфейсом для мобільного телефону -R265-, Камера заднього виду -R189-, USB-розподільник -R293-
C-SC19	7,5 A	• З’єднання B250 plus у джгуті проводів даху
C-SC20	7,5 A	• B315 позитивне з’єднання 1 (30a) у головному джгуті проводів
C-SC21	10 A	• Блок управління бортової мережі -J519- (T73b/51) • Реле 1 для пропускання двигуна -J903- • Інтерфейс для зовнішнього використання, штекерне з’єднання, 6-контактний -T6bn/5-
C-SC22	5 A	• Вставка панелі керування -K-
C-SC23	5 A / 30 A	• 5 A: Інтерфейс для зовнішнього використання (10-контактний -T10bj/4 та -T10bj/8), Реле блокування стартера -J207- • 30 A: Стартер -B- • 30 A: Реле блокування стартера -J207- • 30 A: Реле стартера 1 -J906-, реле стартера 2 -J907-, стартер -B-
C-SC24	7,5 A	• Перемикач заслінки свіжого повітря та рециркуляції -E159- • Вимикач вентилятора повітря ззаду -E179- • Реле ізоляції для вентилятора повітря -J487-
C-SC25	10 A	• Електродвигун склоочисника заднього скла (-V12-, -V92-, -V93-) • Нагрівальний резистор лівої форсунки -Z20- • Нагрівальний резистор правої форсунки -Z21-
C-SC26	5 A / 15 A	• 5 A: Реле 1 для живлення, клема 75 -J680- • 15 A: Інтерфейс для зовнішнього використання, штекерне з’єднання, 10-контактний -T10bh/1-
C-SC27	25 A	• Блок управління підігрівом передніх сидінь -J774-
C-SC28	5 A	• Реле додаткового водонагрівача -J493-
C-SC29	10 A	• Блок управління подушок безпеки -J234- • Контрольна лампа подушки безпеки на стороні пасажира -K145-
C-SC30	10 A	• Вимикач регулювання дзеркала -E43-, Регулятор положення фар за висотою -E102-, Кнопка пам’яті даних про аварії -E497-, Датчик високого тиску -G65-, Датчик якості повітря -G238-, Датчик рівня та температури масла -G266-, Блок керування виявленням причепа -J345-, Блок керування системою допомоги під час паркування -J446-, Блок керування дальністю світла -J431-, Пам’ять даних про аварії -J754-, Ліва/права передня фара (-MX1-, -MX2-), 4-контактний роз’єм -T4as/3-, 10-контактний роз’єм -T10bz/4-, З’єднання для діагностики -U31-, Привід регулювання кута нахилу фар (-V48-, -V49-), Реле запірного клапана охолоджувальної рідини Climatronic -J541 / -N422-, Реле 2 для подачі напруги -J710-
C-SC31	—	• Не використовується
C-SC32	7,5 A	• Вимикач світла -E1-, Блок управління та індикації для туристичного спорядження -E153-, Кнопка запуску-зупинки -E693-, Тахограф -G24-, Датчик кута повороту рульового колеса -G85-, Блок управління демпфуванням -J250-, Блок управління мультикерма -J453-, Блок управління бортової мережі -J519- (T73a/44, T73a/62, T73b/8), Пам’ять аварійних даних -J754-, Блок управління помічником далекого світла -J844-, Вставка панелі приладів -K-, Внутрішнє дзеркало з автозатемненням -Y7-, Ручний диммер та мигалка -E4-
C-SC33	10 A	• Вимикач блокування заднього диференціала -E121-, Вакуумний вимикач блокування заднього диференціала -F363-, Блок керування повним приводом -J492-, Блок управління блокуванням диференціала -J187-, Клапан 1/2 для блокування диференціала (-N125-, -N126-)
C-SC34	5 A	• Блок управління та індикації для туристичного спорядження -E153-, Блок управління доступом в інтернет -J666-, 10-контактний роз’єм -T10bj/10-, Інтерфейс для зовнішнього використання (10-контактний роз’єм -T10bh/9-)
C-SC35	10 A / 15 A	• 10 A: 10-контактний роз’єм -T10cb/7-, 12-контактний роз’єм -T12y/3- • 15 A: Таксометр -G41-, Дзеркальний таксометр -G511-, Блок дистанційного керування сигналізацією таксі -J601-
C-SC36	15 A	• Переривчастий вимикач склоочисників -E22-, Вимикач склоочисника заднього скла -E34-, Вимикач насоса склоомивача -E44-, Блок управління бортової мережі -J519-, Насос омивача вітрового скла -V5-, Електродвигун склоочисника заднього скла (-V12-, -V92-, -V93-), Омивач вітрового скла та насос омивача заднього скла -V59-
C-SC37	5 A	• Вимикач для GRA -E45-, Кнопка SET для GRA -E227-, Блок керування дистанцією -J428-, Блок управління асистентом зміни смуги руху (-J769-, -J770-)
C-SC38	40 A	• Вимикач стартера запалювання -D-
C-SC39	20 A	• Вимикач стартера запалювання -D-
C-SC40	20 A	• Розетка 12V -U33-
C-SC41	30 A	• Блок управління бортової мережі -J519- (T73b/68)
C-SC42	25 A / 30 A	• 25 A (тільки з кондиціонером) / 30 A (без кондиціонера): Реле ізоляції для вентилятора повітря -J487-, Вимикач вентилятора повітря ззаду -E179- • 30 A: Датчик керування заднім вентилятором -G463-, Вентилятор припливного повітря ззаду -V80-
C-SC43	30 A	• Блок управління підігрівом відновника -J891-
C-SC44	15 A / 20 A	• 15 A: Блок керування задніх дверей -J605- • 20 A: Звуковий сигнал -H12-, Блок управління бортової мережі -J519- (T73a/16), Блок керування задніх дверей -J605-, Блок управління лівими/правими розсувними дверима (-J558-, -J731-)
C-SC45	30 A	• Підсилювач -R12-
C-SC46	20 A	• Блок управління додаткового обігрівача -J364-
C-SC47	25 A	• Блок управління бортової мережі -J519- (T73b/13)
C-SC48	25 A	• Блок керування люком -J245-
C-SC49	15 A	• Прикурювач -U1-
C-SC50	25 A	• Реле системи омивачів фар -J39-, Насос системи очищення фар -V11-
C-SC51	5 A	• Датчик кута повороту рульового колеса -G85-
C-SC52	5 A	• Модуль передавача та приймача 1 і 2 для внутрішнього контролю (-G303-, -G305-)
C-SC53	5 A	• Датчик дощу та світла -G397-
C-SC54	7,5 A	• Блок управління та індикації для туристичного спорядження -E153-, Дисплей для даху -J702-, Радіоприймач автономного опалення -R64-, Радіоприймач автономного водонагрівача -R149-, Реле залишкового тепла -J708-, Циркуляційний насос -V55-
C-SC55	5 A	• Блок управління та індикації для туристичного спорядження -E153-, Блок управління бортової мережі -J519- (T73a/42), Блок управління гідравлікою даху -J768-, 10-контактний роз’єм -T10bj/6-, Інтерфейс для зовнішнього використання (10-контактний роз’єм -T10bh/6-)
C-SC56	5 A	• Реле блокування стартера -J207-, Блок керування двигуном -J623-, Зовнішні інтерфейси (10-контактні роз’єми -T10bj/4 та -T10bj/8-)
C-SC57	5 A	• Блок управління та індикації задньої системи кондиціювання -E265-
C-SC58	10 A	• Тахограф -G24-
C-SC59	5 A / 10 A	• 5 A: Таксометр -G41-, Дзеркальний таксометр -G511- • 10 A: Вимикач для лампи червоного хреста -E10-, лампа червоного хреста -L4- • 10 A: Перемикач обертового маяка -E162-, реле обертового маяка -J326-, маячок, що обертається -V61-

Як бачите розташування блоків у Volkswagen Caravelle / Multivan T5 та T6 схоже. Проте їх схеми відрізняються.
