Стаття присвячена дев’ятій генерації Volkswagen Passat (B9), виготовленій у 2024–2025 роках. У Китаї продається під назвою Volkswagen Magotan. Публікація містить схеми автомобільних запобіжників, карти розташування захисних панелей усередині транспортного засобу та детальну специфікацію призначення реле й запобіжників для точної діагностики електроніки.
Пасат Б9 побудований на глибоко модернізованій платформі MQB evo. Це кардинально змінило розподіл енергії в авто: електронні блоки керування тепер об’єднані в більш інтегровані цифрові домени, через що частина традиційних силових реле перекочувала безпосередньо на плати центральних електронних модулів, знизивши загальну кількість класичних механічних реле.
Розташування блоку запобіжників

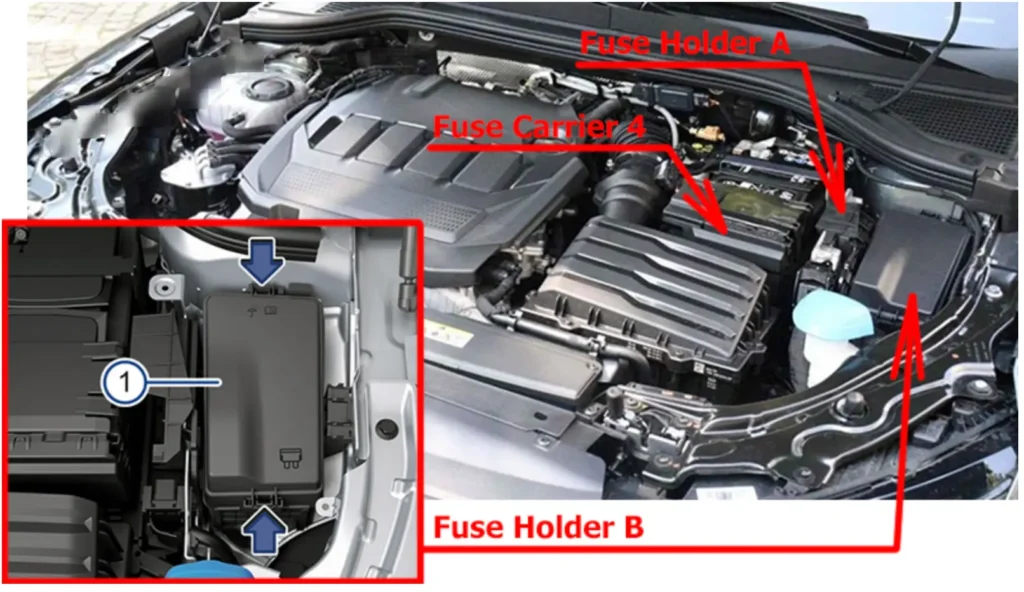

Моторний відсік
Натисніть на фіксатори в напрямку стрілки, щоб розблокувати кришку блоку запобіжників. Пластикові щипці для витягування запобіжників знаходяться з внутрішньої сторони кришки блоку запобіжників або на панелі запобіжників.
Пасажирський салон

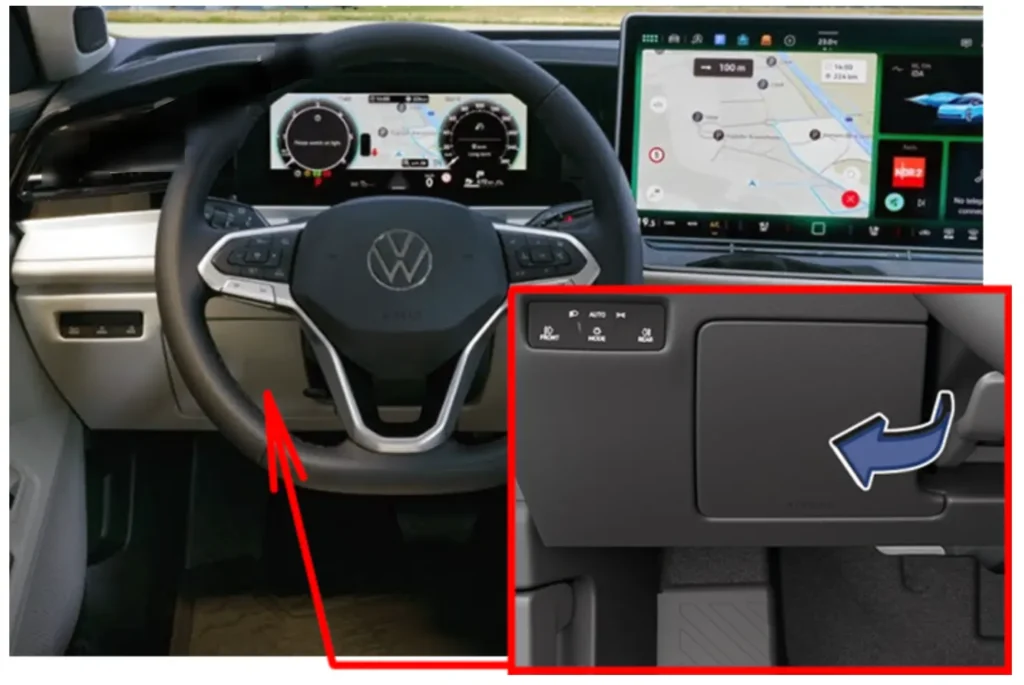

Автомобіль з лівостороннім розташуванням керма (LHD)
Просуньте руку за кришку і зніміть її в напрямку стрілки.

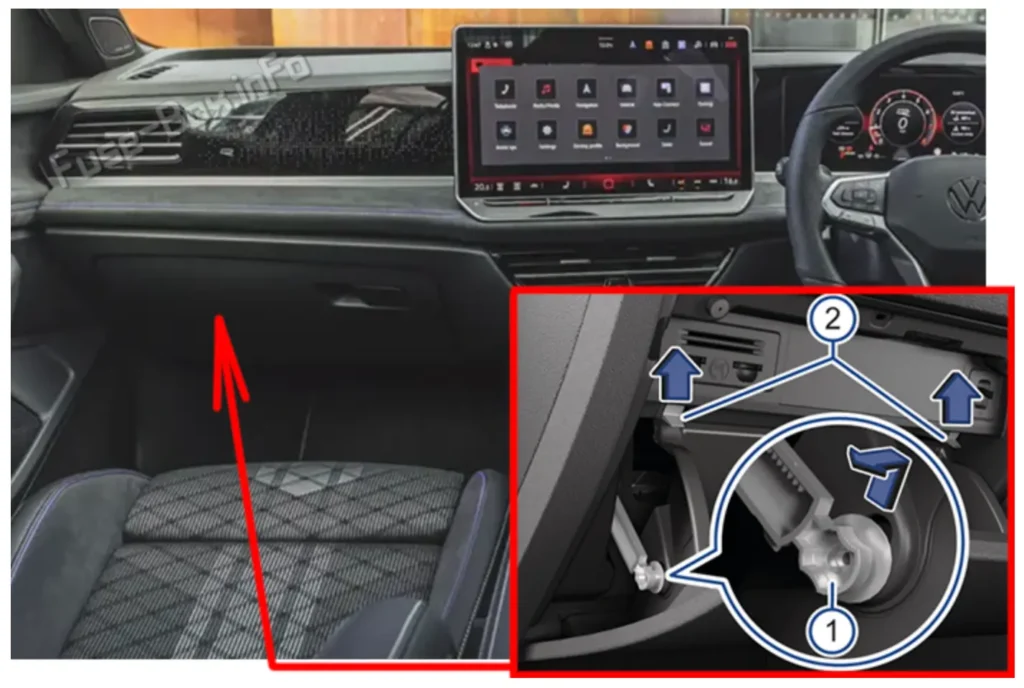

Автомобіль з правостороннім розташуванням керма (RHD)
- Відкрийте бардачок і за потреби звільніть його.
- Просуньте гальмівний елемент вгору в отвір кронштейна і витягніть його вбік у напрямку стрілки (1).
- Натисніть стопорний штифт вгору в напрямку стрілки, одночасно відкриваючи бардачок далі (2).
Схеми блоків запобіжників

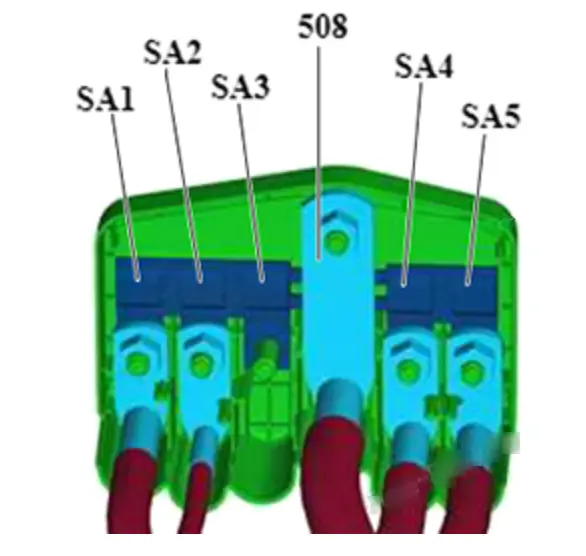

Блок запобіжників A
| № | Ампераж | Функція / компонент |
|---|---|---|
| SA1 | 150 А | Блок запобіжників B -SB- |
| SA2 | 100 А | Вентилятор радіатора -VX57- |
| SA3 | 200 А | Вентилятор радіатора -VX57- |
| 508 | – | Тримач запобіжників 4 -ST4- |
| SA4 | 125 А | Блок запобіжників C -SC- |
| SA5 | 125 А | Блок запобіжників C -SC- |

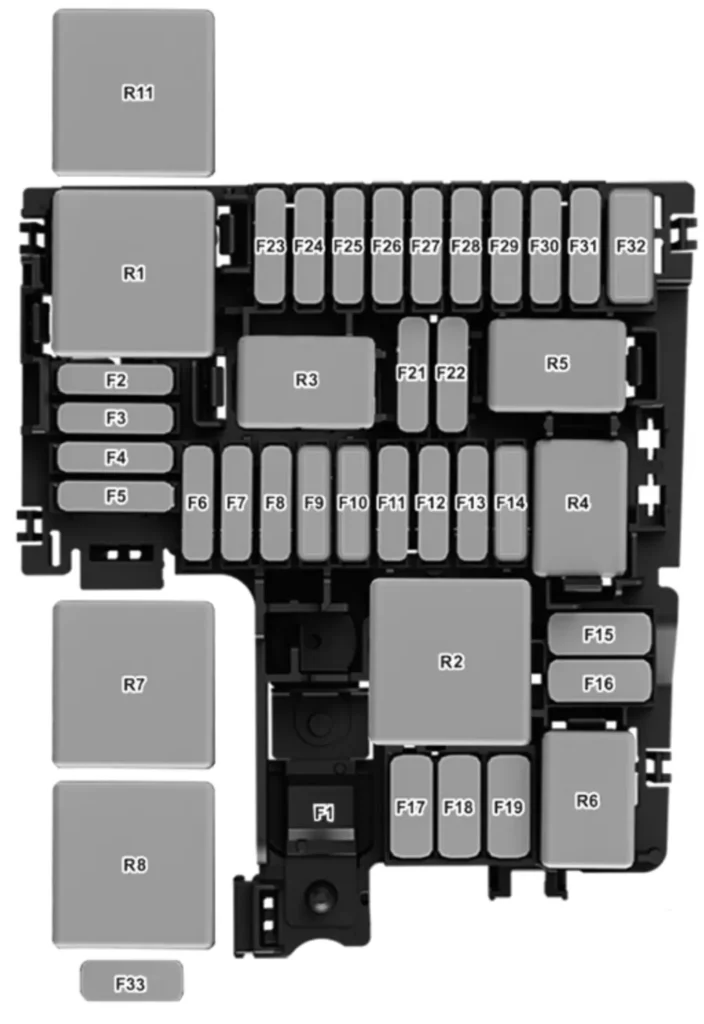

Блок запобіжників B
Призначення запобіжників у блоці запобіжників B (моторний відсік)
| № | Ампераж | Функція / компонент |
|---|---|---|
| F1 | – | – |
| F2 | 7.5 А | Блок керування ABS -J104- (запобіжник з посрібленими контактами роз’єму) |
| F3 | – | – |
| F4 | 30 А | Передня ліва фара -MX1- (запобіжник з посрібленими контактами роз’єму) |
| F5 | 30 А | Передня права фара -MX2- (запобіжник з посрібленими контактами роз’єму) |
| F6 | – | – |
| F7 | 30 А | Додатковий гідравлічний насос 1 масла коробки передач -V475- |
| F8 | 40 А | Підсилювач гальм -NX6- (праворульні автомобілі) |
| F9 | 15 А | Звуковий сигнал |
| F10 | 30 А | Двигун склоочисника лобового скла -VX58- |
| F11 | – | – |
| F12 | 30 А (0CW) / 15 А (0GC) | Мехатронік коробки передач з подвійним зчепленням -J743- |
| F13 | – | – |
| F14 | 20 А | Блок керування додатковим опалювачем -J364- (для моделей з додатковим опаленням) |
| F15 | 40 А | Блок керування ABS -J104- |
| F16 | 50 А | Вентилятор радіатора -VX57- |
| F17 | 40 А | Нагрівальний елемент додаткового повітряного опалювача -Z35- |
| F18 | 40 А | Нагрівальний елемент додаткового повітряного опалювача -Z35- |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | – | – |
| F23 | 10 А | Блок керування двигуном -J623- (запобіжник з посрібленими контактами роз’єму) |
| F24 | 5 А/10 А | Вентилятор радіатора -VX57- (запобіжник з посрібленими контактами роз’єму); клапан керування випускним розподільним валом 1 -N318-; клапан керування впускним розподільним валом 1 -N727-; клапан регулювання тиску масла -N428-; електромагнітний клапан адсорбера 1 -N80-; привід впускного розподільного вала циліндра 2 -N583-; привід випускного розподільного вала циліндра 2 -N587-; привід впускного розподільного вала циліндра 3 -N591-; привід випускного розподільного вала циліндра 3 -N595-; функціональний блок активної сепарації масла -GX47- |
| F25 | – | – |
| F26 | 10 А | Насос охолодження наддувного повітря -V188- |
| F27 | 10 А | Лямбда-зонд 1 до каталізатора -GX10-; лямбда-зонд 1 після каталізатора -GX7- |
| F28 | 20 А | Котушка запалювання 1 з вихідним каскадом -N70-; котушка запалювання 2 -N127-; котушка запалювання 3 -N291-; котушка запалювання 4 -N292- |
| F29 | 15 А (передній привід) / 20 А (повний привід) | Блок керування паливним насосом -J538- |
| F30 | – | – |
| F31 | – | – |
| F32 | 40 А | Реле обігріву лобового скла -J47- |
| F33 | 40 А | Нагрівальний елемент додаткового повітряного опалювача -Z35- (дизель) |
| R1 | Головне реле -J271- (бензин) | |
| R2 | Реле високої потужності нагрівача -J360- (дизель) | |
| R3 | — | |
| R4 | Реле звукового сигналу -J413- | |
| R5 | — | |
| R6 | — | |
| R7 | — | |
| R8 | Реле низької потужності нагрівача -J359- | |
| R11 | Реле обігріву лобового скла -J47- |

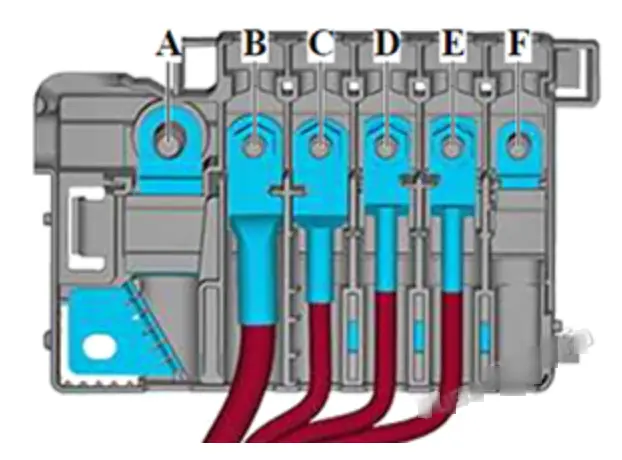

Тримач запобіжників 4
| № | Ампераж | Функція / компонент |
|---|---|---|
| A | 400 А | Перетворювач напруги 48В/12В -A7- (моделі з 48-вольтовою гібридною системою); стартер -B- (моделі без 48-вольтової гібридної системи) |
| B | – | – |
| C | – | – |
| D | 40 А | Блок керування ABS -J104- |
| E | 40 А | Блок керування ABS -J104- |
| F | 40 А | Підсилювач гальм -NX6- (лівостороннє кермо) |

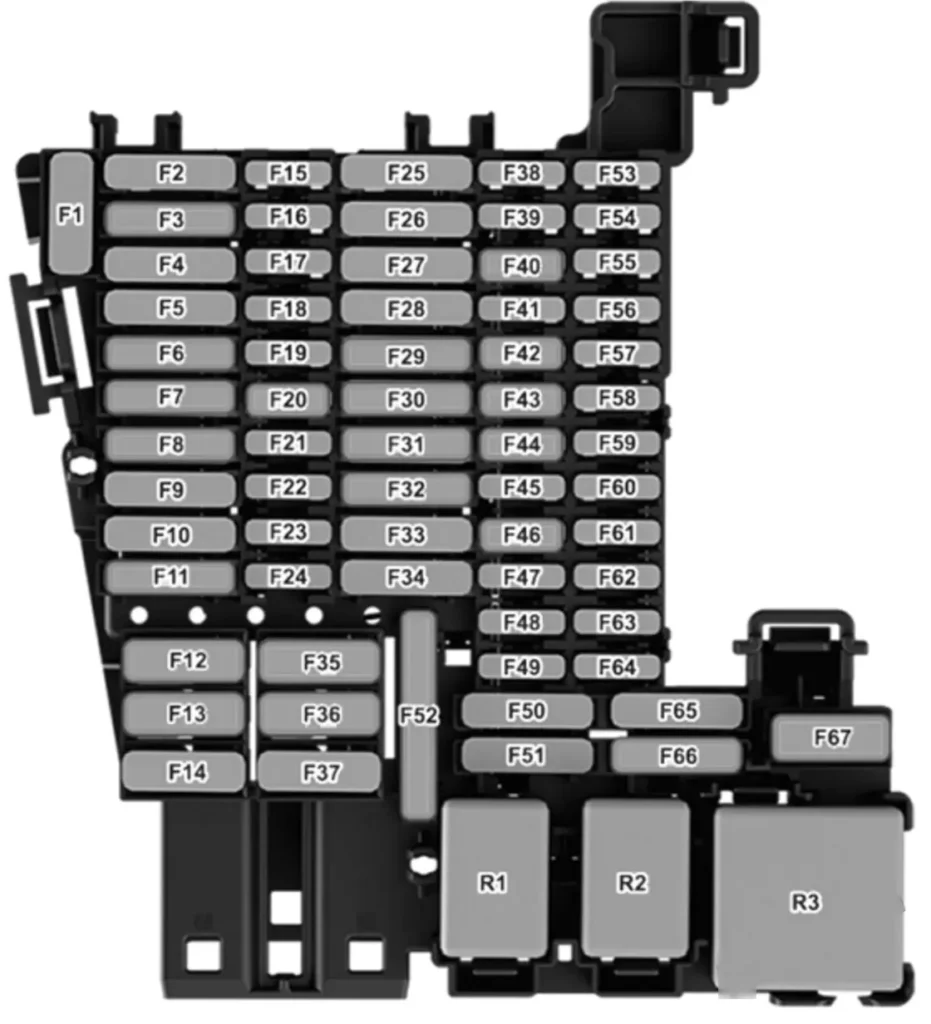

Блок запобіжників C (панель приладів)
| № | Ампераж | Функція / компонент |
|---|---|---|
| F1 | – | – |
| F2 | – | – |
| F3 | 25 А | Блок керування розпізнаванням причепа -J345- |
| F4 | 20 А | Блок керування підігрівом реагенту -J891- (дизель) |
| F5 | 25 А | Датчик стоянкового замка -G747- |
| F6 | 30 А | Блок керування бортовим живленням (внутрішнє освітлення) -J519- |
| F7 | 30 А | Блок керування опаленням і кондиціонуванням (підігрів передніх сидінь) -J979- |
| F8 | 20 А | Блок керування системою даху -J1355- |
| F9 | 30 А | Блок керування дверима водія -J386- (для лівостороннього керма); блок керування дверима переднього пасажира -J387- (для правостороннього керма); мотор склопідйомника заднього лівого вікна -V471- (лівостороннє кермо); мотор склопідйомника заднього правого вікна -V472- (правостороннє кермо) |
| F10 | – | – |
| F11 | 15 А | Блок керування розпізнаванням причепа -J345- |
| F12 | 40 А | Блок керування бортовим живленням (зовнішнє освітлення — права сторона) -J519- |
| F13 | 40 А | Блок керування бортовим живленням (центральний замок) -J519- |
| F14 | 30 А | Блок керування Digital Sound Package -J525- |
| F15 | – | – |
| F16 | 7.5 А | Блок керування подушками безпеки -J234- |
| F17 | – | – |
| F18 | 7.5 А | Блок керування доступом і запуском -J518-; зовнішня ручка дверей водія -EX6- (лівостороннє кермо); зовнішня ручка дверей переднього пасажира -EX7- (правостороннє кермо); блок керування захистом від зламу 2 -J1192-; блок керування захистом від зламу 3 -J1193-; блок керування захистом від зламу 4 -J1194-; блок керування захистом від зламу 5 -J1195-; блок керування електронним замком рульової колонки -J764- |
| F19 | 7.5 А | Комбінація приладів -KX2-; блок керування модулем екстреного виклику та зв’язку -J949- |
| F20 | 7.5 А | Блок керування інтернет-доступом -J666-; USB-з’єднання 1 -U41-; тримач телефону -R126-; блок керування стабілізацією прийому/передачі -R308- |
| F21 | 7.5 А | Блок керування допомогою при зміні смуги -J769-; блок керування допомогою при зміні смуги 2 -J770-; зовнішнє дзеркало водія -VX4-; зовнішнє дзеркало пасажира -VX5-; ручка кришки багажника -EX37- |
| F22 | 7.5 А | Передня камера систем допомоги водієві -R242-; блок керування адаптивним круїз-контролем -J428-; блок керування переднім лівим радарним датчиком виявлення об’єктів -J1088-; блок керування переднім правим радарним датчиком -J1089- |
| F23 | 15 А | Блок керування регулюванням сидіння переднього пасажира -E471-; вентилятор спинки переднього правого сидіння 1 -V516- (з вентиляцією сидінь); вентилятор подушки переднього правого сидіння 1 -V518- (з вентиляцією сидінь); вентилятор регулювання глибини переднього правого сидіння -V725- (з вентиляцією сидінь); блок клапанів 1 у передньому пасажирському сидінні -N477- (з функцією масажу); блок керування масажем переднього правого сидіння -J804- (з функцією масажу) |
| F24 | – | – |
| F25 | 25 А | Передній ремінь безпеки водія -NX19- (лівостороннє кермо); передній ремінь безпеки пасажира -NX18- (правостороннє кермо) |
| F26 | 30 А | Блок керування дверима водія -J386- (правостороннє кермо); блок керування дверима переднього пасажира -J387- (лівостороннє кермо); мотор склопідйомника заднього лівого вікна -V471- (правостороннє кермо); мотор склопідйомника заднього правого вікна -V472- (лівостороннє кермо) |
| F27 | 25 А | Передній ремінь безпеки водія -NX19- (правостороннє кермо); передній ремінь безпеки пасажира -NX18- (лівостороннє кермо) |
| F28 | – | – |
| F29 | 15 А | Блок керування розпізнаванням причепа -J345- |
| F30 | 30 А | Блок керування 1 інформаційної електроніки (система інфотейнменту) -J794- |
| F31 | 25 А | Блок керування розпізнаванням причепа -J345- |
| F32 | 25 А | Блок керування та дисплей заднього клімат-контролю (підігрів задніх сидінь) -E265- |
| F33 | 15 А | Блок керування регулюванням сидіння водія -E470-; вентилятор спинки переднього лівого сидіння 1 -V512- (з вентиляцією сидінь); вентилятор подушки переднього лівого сидіння 1 -V514- (з вентиляцією сидінь); вентилятор регулювання глибини переднього лівого сидіння -V724- (з вентиляцією сидінь); блок керування масажем переднього лівого сидіння -J803- (з функцією масажу); блок клапанів 1 у сидінні водія -N475- (з функцією масажу) |
| F34 | 30 А | Перетворювач напруги -A19- |
| F35 | 40 А | Блок керування бортовим живленням (зовнішнє освітлення — ліва сторона) -J519- |
| F36 | 40 А | Блок керування вентилятором свіжого повітря -J126- |
| F37 | 30 А | Блок керування кришкою багажника -J605- |
| F38 | – | – |
| F39 | 10 А | Блок електроніки рульової колонки -J527- |
| F40 | 7.5 А | Сирена сигналізації -H12- |
| F41 | 7.5 А | Діагностичний інтерфейс шини даних -J533- |
| F42 | 7.5 А | Механізм селектора -EX2-; індикатор положення важеля селектора -Y5- |
| F43 | 10 А | Датчик температури салону -G1090-; приймач дистанційного керування додаткового опалювача -R64-; блок керування опаленням і кондиціонуванням -J979-; блок керування та дисплей заднього клімат-контролю -E265-; реле обігріву заднього скла -J9-; блок керування системою контролю тиску в шинах -J502- |
| F44 | 7.5 А | Кнопка стоянкового гальма -EX12-; діагностичний роз’єм -U31-; передній модуль даху -WX3-; датчик сигналізації -G578-; блок керування освітленням -EX59-; блок керування поворотним світлом і регулюванням дальності фар -J745-; датчик дощу та світла -G397- |
| F45 | 7.5 А | Блок електроніки рульової колонки -J527- |
| F46 | 7.5 А | Блок керування проекційним дисплеєм -J898-; блок дисплея переднього інформаційного екрана та блок керування -J685- |
| F47 | 10 А | Блок керування електронно-керованим демпфуванням -J250- |
| F48 | 7.5 А | USB зарядний роз’єм у стелі -U104- |
| F49 | – | – |
| F50 | – | – |
| F51 | – | – |
| F52 | 20 А | Прикурювач, розетки: розетка 12В 4 -U20-; розетка 12В 3 -U19- |
| F53 | – | – |
| F54 | – | – |
| F55 | – | – |
| F56 | – | – |
| F57 | – | – |
| F58 | 7.5 А | Блок керування паркувальним асистентом -J446- |
| F59 | 7.5 А | Кнопка стоянкового гальма -EX12-; автоматичне протиослiплювальне салонне дзеркало -Y7-; датчик якості повітря -G238-; датчик тиску в контурі холодоагенту -G805-; вимикач заднього ходу -F4-; реле розеток живлення -J807-; блок керування структурним звуком -J869- |
| F60 | 7.5 А | Діагностичний роз’єм -U31- |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 15 А | Електродвигун заднього склоочисника -V12- |
| F67 | 30 А | Реле обігріву заднього скла -J9- |
| R1 | Реле розеток живлення -J807- | |
| R2 | Реле живлення клеми 15 -J329- | |
| R3 | Реле обігріву заднього скла -J9- |
Електросклопідйомники та регулювання сидінь можуть бути захищені автоматичними вимикачами, які самостійно вмикаються знову через кілька секунд після усунення перевантаження, наприклад, коли електросклопідйомники примерзли.
Розташування окремих запобіжників

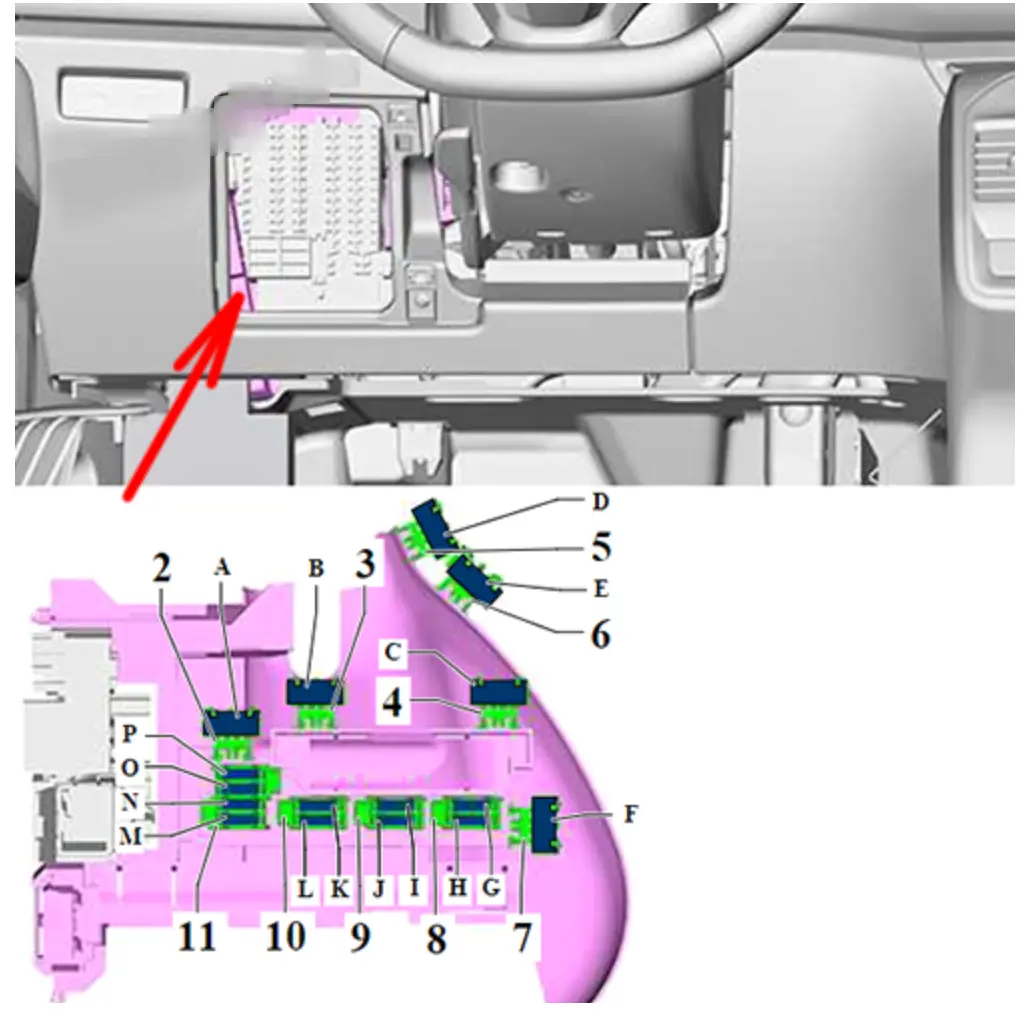

Автомобіль з лівостороннім керуванням (LHD)
| № | Ампераж | Функція / компонент |
|---|---|---|
| A | – | – |
| B | – | – |
| C | – | – |
| D | 15 А | Термозапобіжник 2 регулювання сидіння водія -S45-; вентилятор спинки переднього лівого сидіння 1 -V512-; вентилятор подушки переднього лівого сидіння 1 -V514-; блок керування регулюванням сидіння водія -E470-; блок керування регулюванням сидіння і рульової колонки з пам’яттю -J136- |
| E | 15 А | Термозапобіжник 1 регулювання сидіння переднього пасажира -S46-; вентилятор спинки переднього правого сидіння 1 -V516-; вентилятор подушки переднього правого сидіння 1 -V518-; блок керування регулюванням сидіння переднього пасажира -E471-; блок керування регулюванням сидіння переднього пасажира з пам’яттю -J521- |
| F | – | – |
| H | – | – |
| G | – | – |
| I | – | – |
| J | – | – |
| K | – | – |
| L | – | – |
| M | – | – |
| N | – | – |
| O | – | – |
| P | – | – |

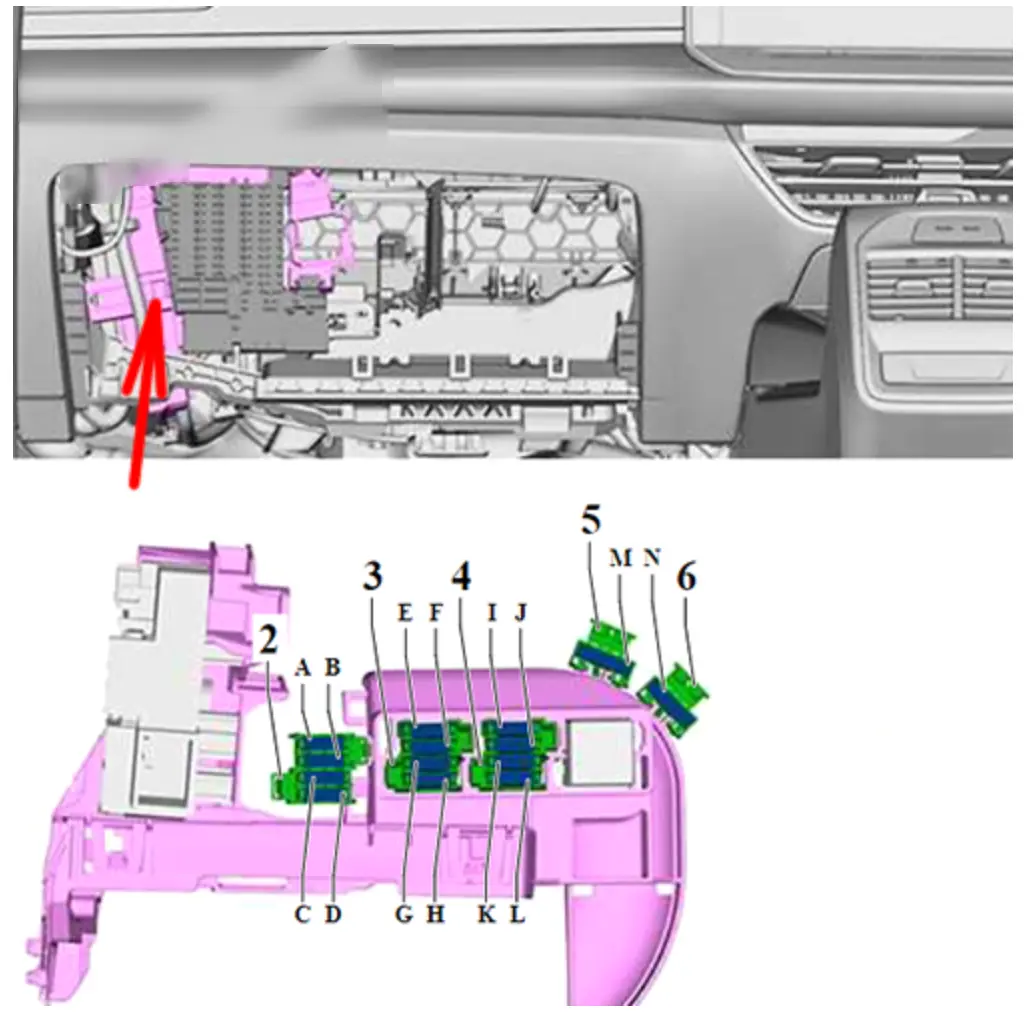

Автомобіль з правостороннім керуванням (RHD)
| № | Ампераж | Функція / компонент |
|---|---|---|
| A–L | – | – |
| M | 15 А | Термозапобіжник 1 регулювання сидіння переднього пасажира -S46-; вентилятор спинки переднього лівого сидіння 1 -V512-; вентилятор подушки переднього лівого сидіння 1 -V514-; блок керування регулюванням сидіння переднього пасажира з пам’яттю -J521-; блок керування регулюванням сидіння переднього пасажира -E471- |
| N | 15 А | Термозапобіжник 2 регулювання сидіння водія -S45-; вентилятор спинки переднього правого сидіння 1 -V516-; вентилятор подушки переднього правого сидіння 1 -V518-; блок керування регулюванням сидіння і рульової колонки з пам’яттю -J136-; блок керування регулюванням сидіння водія -E470- |

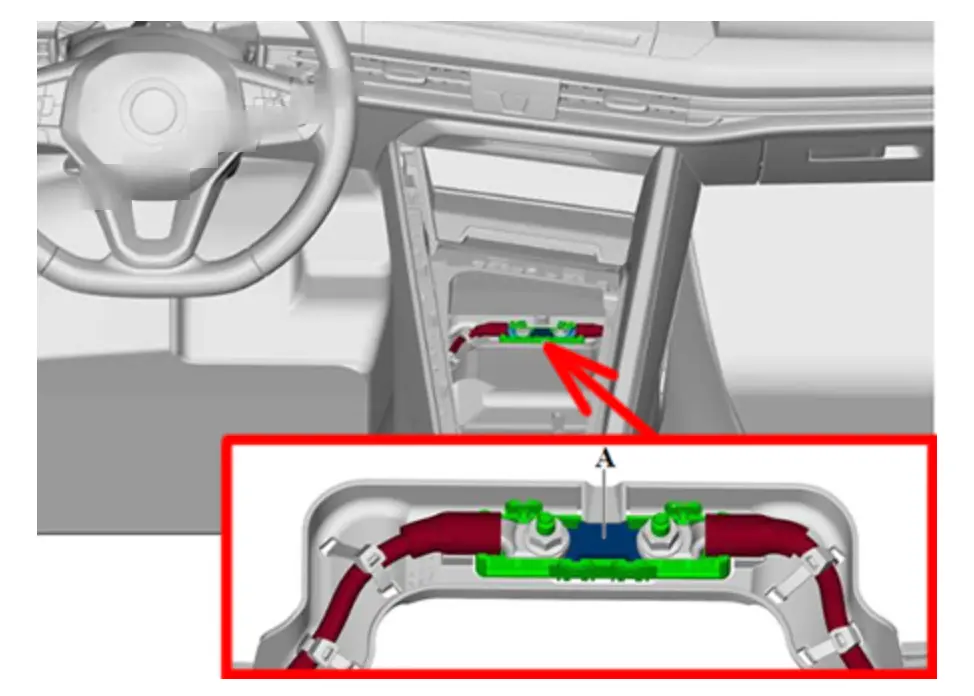

Запобіжник перетворювача напруги (моделі з 48В гібридною системою)
| № | Ампераж | Функція / компонент |
|---|---|---|
| A | 125 А | Запобіжник перетворювача напруги -S412-; акумулятор 48В -A6-; перетворювач напруги (48В/12В) -A7- |
