Схеми запобіжників і реле Volkswagen Amarok 2

У цій публікації докладно описано друге покоління рамного пікапа Volkswagen Amarok, яке випускається з 2022 року й дотепер. Матеріал містить актуальні схеми блоків запобіжників для моделей 2022–2023 років випуску, точні координати розташування захисних панелей усередині автомобіля, а також детальну розкладку із зазначенням призначення кожного окремого запобіжника.

На відміну від першої генерації, розробленої силами самого німецького концерну, друге покоління Фольксваген Амарок створено в рамках масштабного партнерства з компанією Ford і ділить платформну архітектуру з Ford Ranger. Через це компонування підкапотної електрики, конфігурація блоків запобіжників та розташування реле багато в чому перегукуються з американським побратимом.

Блок запобіжників панелі приладів

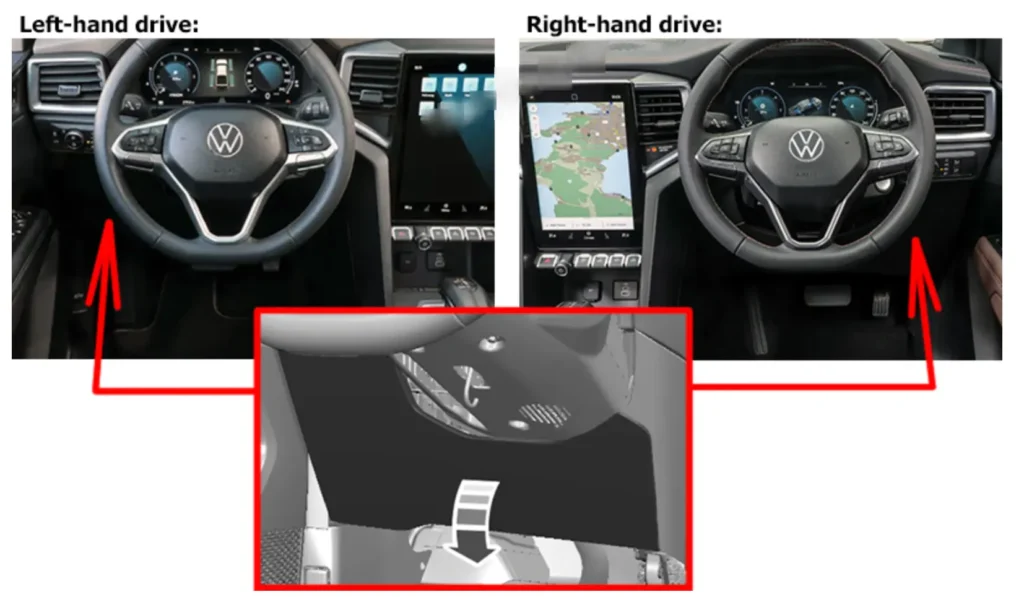

Розташування блоку запобіжників

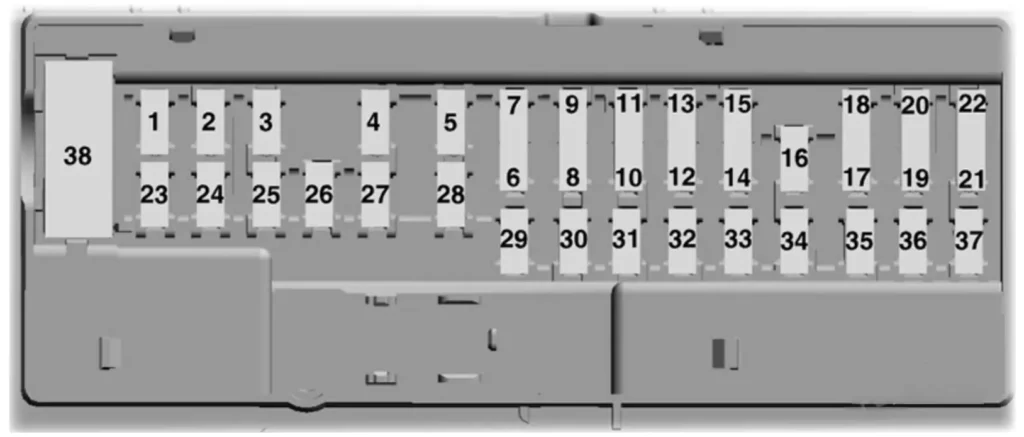

Схема блоку запобіжників (-SX2-)

Призначення запобіжників на панелі приладів (-SC-/-SX2-)

№	Ампераж	Функція / компонент
SC2	10 А	Кнопка внутрішнього блокування дверей водія для центрального замка; кнопка внутрішнього блокування дверей переднього пасажира для центрального замка; перетворювач постійного/змінного струму з розеткою 12В–230В; блок керування склопідйомником дверей водія
SC3	7.5 А	Зарядний пристрій 1 для мобільних пристроїв (бездротовий)
SC4	–	–
SC5	–	–
SC6	10 А	Сирена протиугінної сигналізації; резервна сирена акумулятора
SC7	–	–
SC8	5 А	Блок керування модулем екстреного виклику та зв’язку
SC9	5 А	Модуль прийому/передачі салонного монітора 1
SC10	–	–
SC11	–	–
SC12	7.5 А	Діагностичний інтерфейс шини даних; важіль селектора; блок керування опаленням і кондиціонуванням
SC13	7.5 А	Блок електроніки рульової колонки; комбінація приладів
SC14	–	–
SC15	15 А	Блок керування мультимедійною системою; діагностичний роз’єм
SC16	–	–
SC17	7.5 А	Блок керування поворотним світлом і регулюванням дальності фар; блок керування системою дозування реагенту; вимикач гальма причепа
SC18	7.5 А	Тримач реле і запобіжників A для спеціальних автомобілів; додатковий вимикач; тахограф
SC19	5 А	Блок керування освітленням (блок вимикачів фар)
SC20	5 А	Вимикач запалювання/стартера; кнопка стартера
SC21	–	–
SC22	–	–
SC23	–	–
SC24	–	–
SC25	–	–
SC26	–	–
SC27	–	–
SC28	–	–
SC29	15 А	Блок дисплея переднього інформаційного екрана та блок керування; тахограф
SC30	5 А	Вимикач гальма
SC31	10 А	Центральний блок керування панеллю приладів; модуль перемикачів 1 у центральній консолі; блок керування доступом і запуском
SC32	20 А	Радіо
SC33	–	–
SC34	30 А	Реле роботи/запуску; запобіжник 17 на блоці запобіжників C; запобіжник 18 на блоці запобіжників C; запобіжник 36 на блоці запобіжників C; запобіжник 37 на блоці запобіжників C
SC35	–	–
SC36	15 А	Блок керування паркувальним асистентом; модуль заднього сидіння
SC37	20 А	Блок електроніки рульової колонки; підігрів керма; автоматичне протиослiплювальне салонне дзеркало
SC38	30 А	Вимикач склопідйомника

Блоки запобіжників моторного відсіку

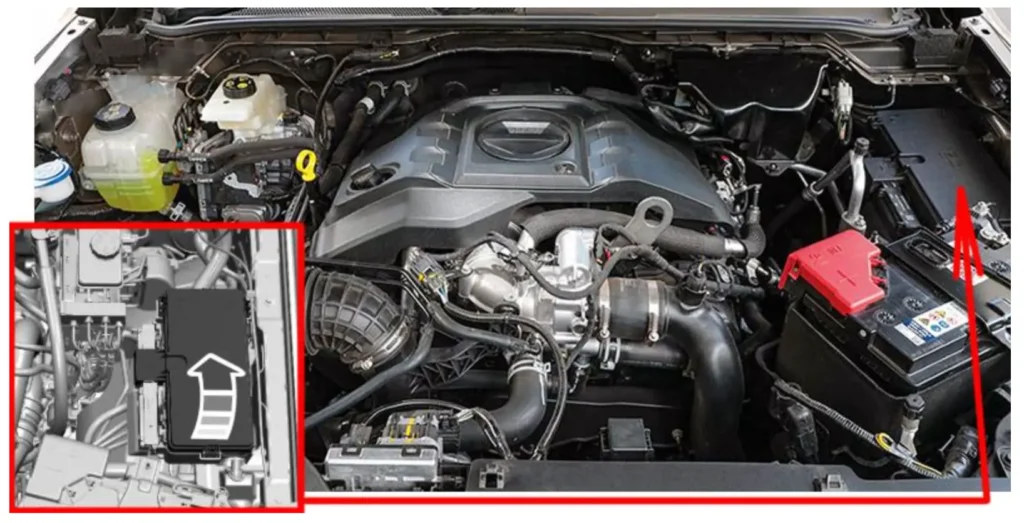

Розташування блоку запобіжників

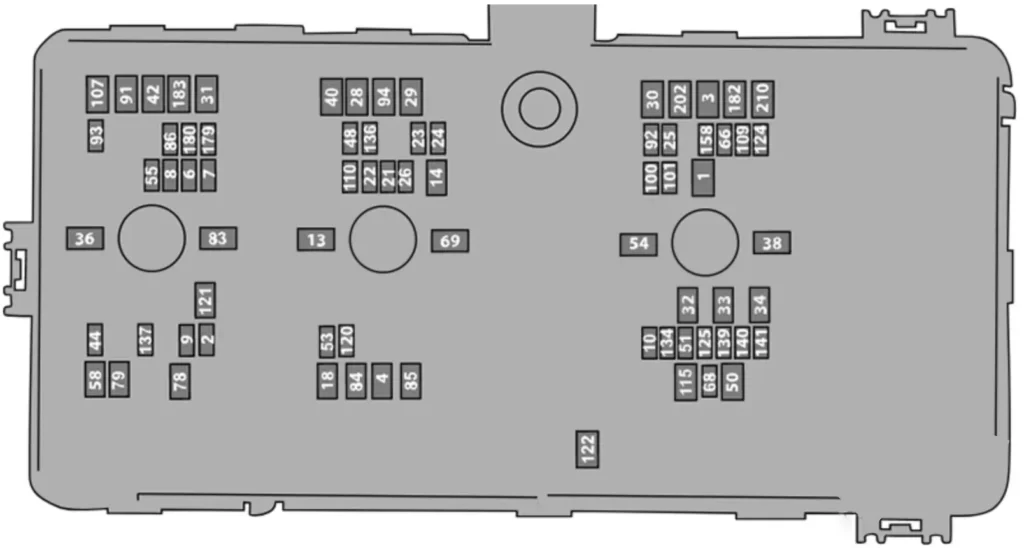

Схема блоку запобіжників (-SX1-)

Призначення запобіжників у моторному відсіку (-SB-/-SX1-)

№	Ампераж	Функція / компонент
SB1	30 А	Блок керування бортовим живленням (BCM 1)
SB2	20 А	Нагрівальний елемент вентиляції картера (дизель 2.0 л)
SB3	30 А	Блок керування бортовим живленням (BCM 2)
SB4	30 А	Блок керування паливним насосом; запобіжник 120 на блоці запобіжників B
SB6	25 А	Блок керування двигуном
SB7	30 А	Соленоїдний клапан регулювання наддувного тиску 2 (дизель 2.0 л, 3.0 л); клапан перемикання турбіни (дизель 2.0 л, 3.0 л); байпасний клапан охолодження рециркуляції відпрацьованих газів (дизель 2.0 л, 3.0 л); клапан керування розподільним валом 1 (бензин); клапан керування випускним розподільним валом 1 (бензин); лямбда-зонд 1 до каталізатора (бензин); лямбда-зонд 1 після каталізатора (бензин); електромагнітний клапан адсорбера 1 (бензин)
SB8	20 А	Мотор жалюзі радіатора 2; реле вентилятора радіатора; реле вентилятора радіатора 2; клапан регулювання тиску масла; нагрівальний елемент вентиляції картера (дизель 3.0 л); компресор кондиціонера; клапан рециркуляції повітря турбокомпресора (бензин)
SB9	20 А	Блок керування датчиком NOx (дизель 2.0 л, 3.0 л); блок керування датчиком NOx 2 (дизель 2.0 л, 3.0 л); блок керування датчиком NOx 3 (дизель 2.0 л, 3.0 л); блок керування датчиком сажі 1 (дизель 2.0 л); реле свічок розжарювання (дизель 2.0 л, 3.0 л); блок автоматичного керування розжарюванням (дизель 2.0 л, 3.0 л); блок керування бортовим живленням 2; 60-контактний роз’єм, контакт 23; котушки запалювання 1–4 з вихідним каскадом (бензин); котушка реле повного приводу; клапан скидання турбокомпресора (бензин); соленоїд масляного насоса (бензин); байпасний клапан охолоджувальної рідини двигуна (бензин)
SB10	20 А	Клапан регулювання тиску палива (дизель 3.0 л); клапан дозування палива (дизель 3.0 л); блок керування автоматичною коробкою передач
SB13	40 А	Блок керування вентилятором свіжого повітря
SB18	30 А	Стартер
SB21	10 А	Автоматичне коригування нахилу фар; передня ліва фара; передня права фара
SB23	10 А	Блок керування ABS
SB24	10 А	Блок автоматичного керування розжарюванням (дизель 2.0 л, 3.0 л); блок керування підсилювачем рульового керування; блок керування двигуном
SB25	20 А	Блок керування повним приводом; камера заднього виду; модуль керування трансмісією
SB26	15 А	Блок керування автоматичною коробкою передач; додатковий гідравлічний насос 1 масла коробки передач
SB28	60 А	Блок керування ABS
SB29	60 А	Блок керування ABS
SB30	40 А	Блок керування регулюванням переднього лівого сидіння (лівостороннє кермо); блок керування регулюванням переднього правого сидіння (правостороннє кермо)
SB31	40 А	Блок керування регулюванням переднього правого сидіння (лівостороннє кермо); блок керування регулюванням переднього лівого сидіння (правостороннє кермо)
SB32	20 А	Розетка 12В (перший ряд)
SB33	20 А	Розетка 12В 2 (задня консоль)
SB34	20 А	Розетка живлення в задньому вантажному відсіку — точка живлення в кузові
SB36	60 А	Перетворювач постійного/змінного струму без розетки, 12В–230В
SB38	30 А	Блок керування опаленням і кондиціонуванням
SB42	30 А	Блок керування розпізнаванням причепа
SB44	10 А	Вимикач стоп-сигналу
SB48	30 А	Модуль підігріву заднього сидіння — праворуч
SB50	40 А	Обігрів заднього скла
SB53	15 А	Клапан блокування диференціала 1
SB54	40 А	Модуль керування трансмісією
SB55	30 А	Стоп-сигнал причепа (парковочний ліхтар)
SB58	15 А	Ліхтар заднього ходу причепа
SB64	40 А	Блок керування повним приводом
SB68	20 А	Блок керування електронним замком рульової колонки
SB69	30 А	Склоочисник лобового скла
SB78	50 А	Обігрів лобового скла: правий контур обігріву
SB79	50 А	Обігрів лобового скла: лівий контур обігріву
SB83	50 А	Додатковий опалювач (дизель 3.0 л)
SB84	50 А	Додатковий опалювач (дизель 3.0 л)
SB85	50 А	Додатковий опалювач (дизель 3.0 л)
SB86	15 А	Блок керування системою дозування реагенту; блок автоматичного керування розжарюванням; нагрівач системи селективного каталітичного відновлення 2 (дизель 2.0 л, 3.0 л)
SB91	40 А	Блок керування розпізнаванням причепа
SB92	10 А	Додаткове обладнання
SB93	5 А	Приймач дистанційного керування додаткового опалювача
SB94	20 А	Блок керування додатковим опалювачем
SB100	20 А	Передня ліва фара
SB101	20 А	Передня права фара
SB107	30 А	Блок керування розпізнаванням причепа
SB109	20 А	Блок керування Digital Sound Package; підсилювач
SB110	30 А	Розетка причепа
SB112	5 А	Приймач дистанційного керування додаткового опалювача
SB113	20 А	Блок керування додатковим опалювачем
SB115	30 А	Блок керування роликовою шторкою вантажного відсіку HD
SB120	10 А	Блок керування бортовим живленням 2; 60-контактний роз’єм, контакт 20; запобіжник 121 на блоці запобіжників B; реле нагрівача паливного фільтра; котушки реле нагрівача води в паливі (дизель)
SB121	40 А	Модуль нагрівача паливного фільтра (дизель 2.0 л, 3.0 л)
SB122	30 А	Блок керування бортовим живленням 2; мотор керування роздатковою коробкою
SB124	5 А	Датчик дощу
SB136	30 А	Модуль підігріву заднього сидіння — ліворуч
SB137	20 А	Блок керування системами допомоги водієві
SB140	5 А	USB-з’єднання 2 (задня консоль)
SB141	5 А	USB зарядний роз’єм у стелі
SB179	15 А	Блок керування системою дозування реагенту (дизель)
SB180	10 А	Блок керування системою дозування реагенту (дизель)
SB182	60 А	Блок керування дверима переднього пасажира (лівостороннє кермо); блок керування дверима водія (правостороннє кермо)
SB183	60 А	Блок керування дверима водія (лівостороннє кермо); блок керування дверима переднього пасажира (правостороннє кермо)
SB202	60 А	Блок керування бортовим живленням (модуль керування кузовом, B+)
SB210	30 А	Блок керування бортовим живленням (модуль керування кузовом, старт-стоп)

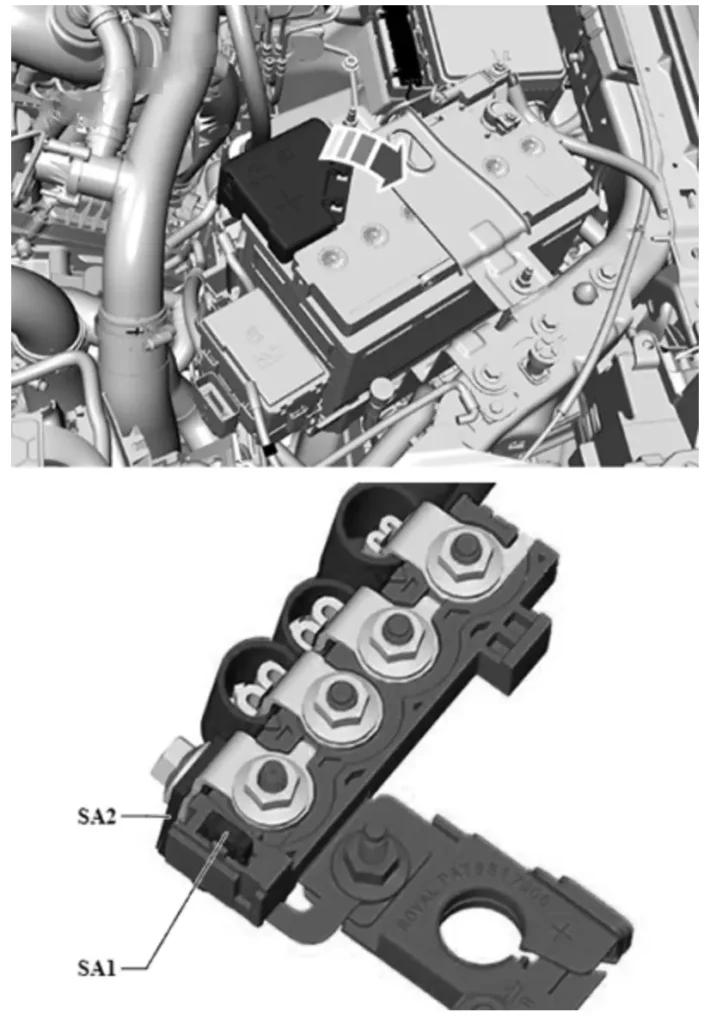

Блок запобіжників A (-SA-)

№	Ампераж	Функція / компонент
SA1	3 А	Блок керування контролем акумулятора
SA2	125 А	З’єднувальна та розподільна коробка 3 (-SX3-)

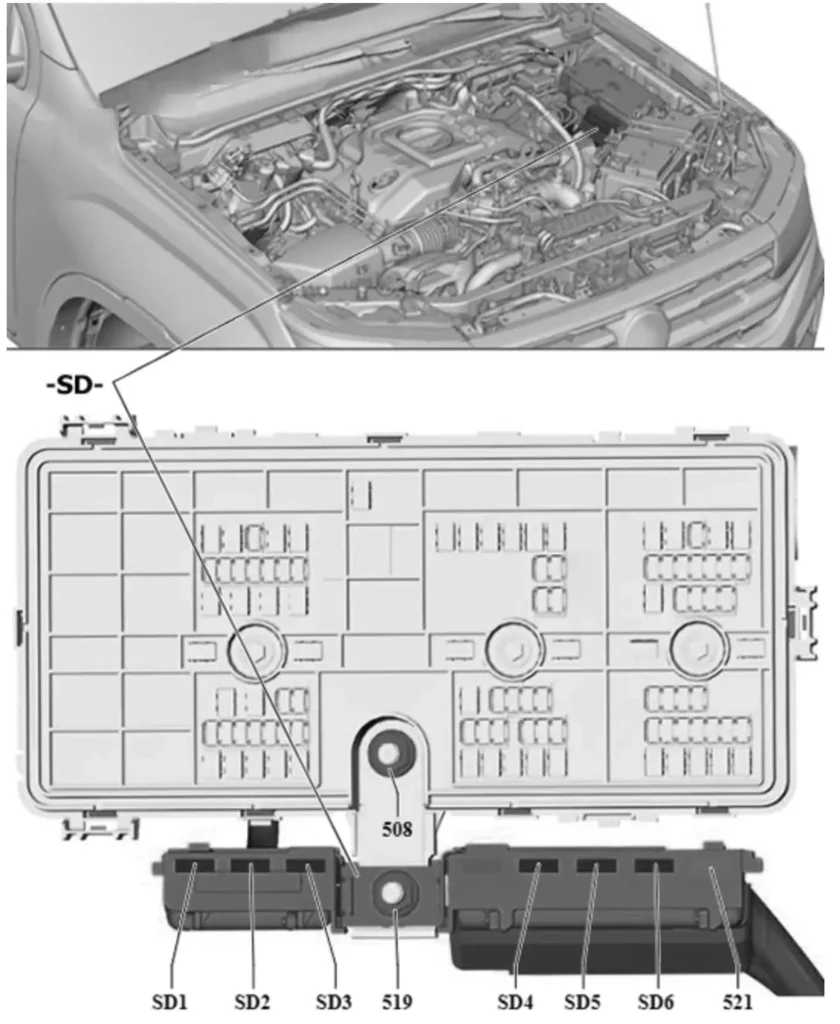

Блок запобіжників D (-SD-)

№	Ампераж	Функція / компонент
SD1	80 А	Реле вентилятора радіатора
SD2	80 А	Бензин: реле вентилятора радіатора 2
SD3	70 А	Дизель (2.0 л, 3.0 л): блок автоматичного керування розжарюванням; реле свічок розжарювання
SD4	210 А (бензин) / 250 А (дизель)	Бензин: генератор з регулятором напруги; дизель (2.0 л, 3.0 л): генератор з регулятором напруги
SD5	50 А	Блок керування підсилювачем рульового керування
SD6	50 А	Блок керування підсилювачем рульового керування

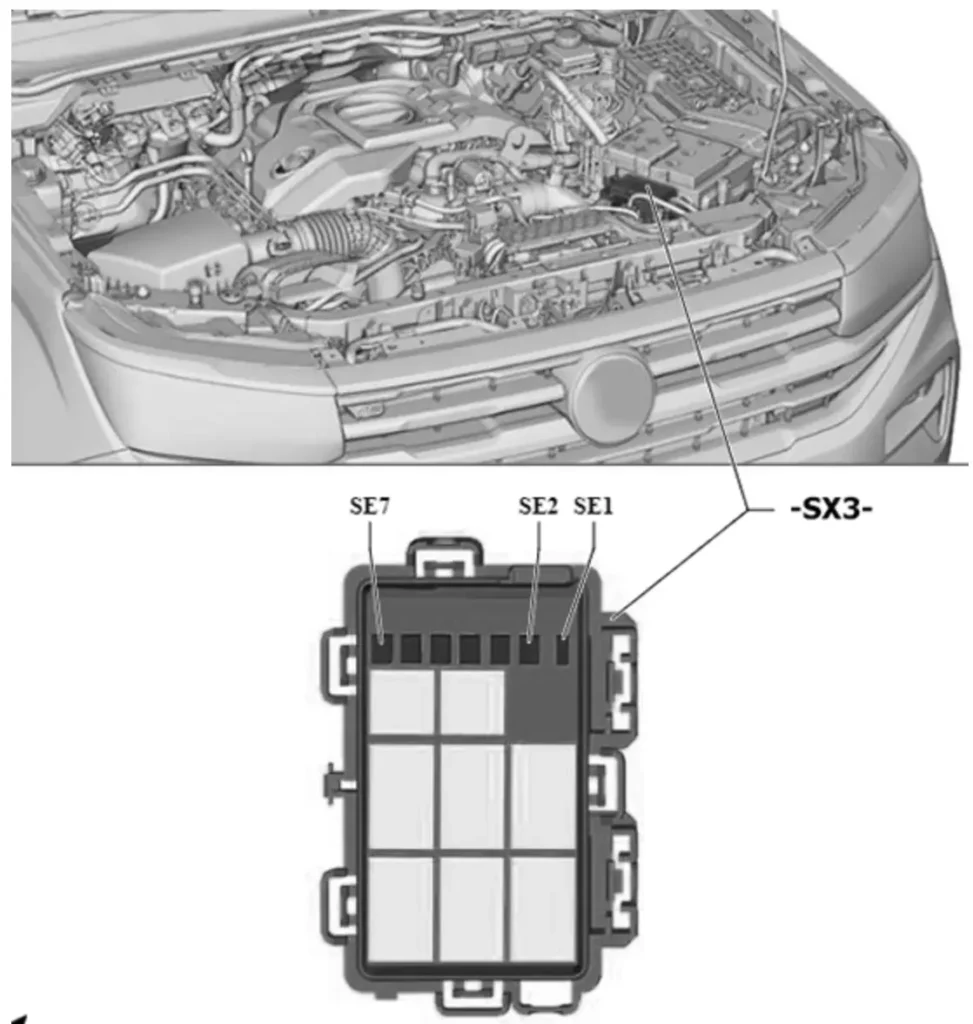

Блок запобіжників 3 (-SX3-)

№	Ампераж	Функція / компонент
SE1	5 А	Реле 1 для зовнішнього використання
SE2	–	не призначено
SE3	15 А	Реле 2 для зовнішнього використання
SE4	15 А	Реле 3 для зовнішнього використання
SE5	15 А	Реле 4 для зовнішнього використання
SE6	25 А	Реле 5 для зовнішнього використання
SE7	25 А	Реле 6 для зовнішнього використання
