Схеми запобіжників і реле Volkswagen Polo 5 Hatchback

Volkswagen Polo V покоління у кузові хетчбек перебував у виробництві з 2009 по 2017 рік включно. У представленій публікації наведено схему розташування електронних блоків керування та детальний опис призначення запобіжників і реле Фольксваген Поло хетчбек 5-го покоління. Запобіжник прикурювача виокремлено в окрему позицію.

У версії Polo GTI цього покоління акумуляторну батарею перенесли під підлогу багажника. Це було зроблено для ідеального розподілу ваги між осями, що значно покращило керованість «зарядженого» малюка.

Наголошуємо на необхідності розрізняти схеми Polo Sedan та Polo Hatchback, оскільки конфігурація їхніх блоків запобіжників має принципові відмінності.

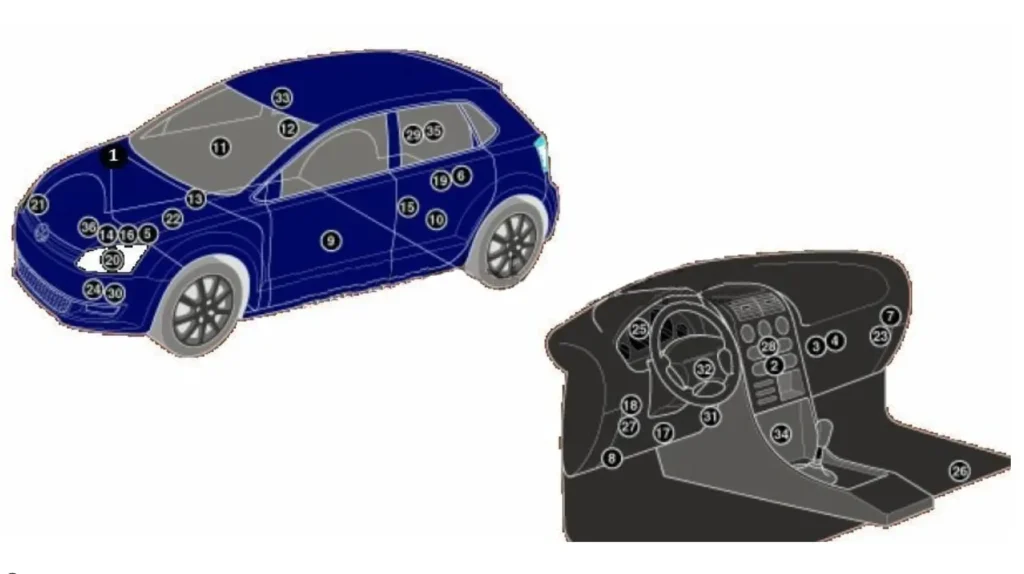

Загальне розташування блоків

Позначення

1	Електронний блок керування ABS
2	Електронний блок керування кондиціонером
3	Блок управління електродвигуном вентилятора кондиціонера/опалювача
4	Резистор електродвигуна вентилятора обігрівача/кондиціонера
5	Акумуляторна батарея
6	Акумуляторна батарея – деякі моделі
7	Шина даних CAN, блок керування шлюзом
8	Діагностичний роз’єм (DLC)
9	Блок керування електрообладнанням дверей водія
10	Блок управління електрообладнанням лівих задніх дверей
11	Блок керування електрообладнанням дверей пасажира
12	Блок керування електрообладнанням правих задніх дверей
13	Електронний блок керування двигуном
14	Блок керування електродвигуном вентилятора системи охолодження
15	Блок керування паливним насосом
16	Блок запобіжників / реле, моторний відсік
17	Блок запобіжників / реле, панель приладів 1
18	Блок запобіжників / реле, панель приладів 2
19	Блок запобіжників / реле, багажне відділення – деякі моделі
20	Блок керування ксеноновими фарами (лев.)
21	Блок керування ксеноновими фарами (прав.)
22	Блок керування газовим паливом
23	Блок управління коректором фар
24	Звуковий сигнал
25	Блок керування комбінацією приладів
26	Блок керування мобільним телефоном
27	Багатофункціональний блок управління -функції: Протиугінна система. центральний замок. аварійна сигналізація. омивачі фар. обігрівач дзеркал заднього виду. обігрівач заднього скла. обігрівач лобового скла. звуковий сигнал. покажчики повороту. лампи освітлення салону
28	Блок керування багатофункціональним дисплеєм
29	Блок управління системою паркування
30	Блок управління підсилювачем кермового управління
31	Блок керування підігрівом сидіння
32	Блок керування електрообладнанням кермового колеса
33	Блок керування електроприводом люка
34	Електронний блок керування SRS
35	Блок керування електроустаткуванням причепа
36	Електронний блок управління КПП – на коробці перемикання передач

Пасажирський салон

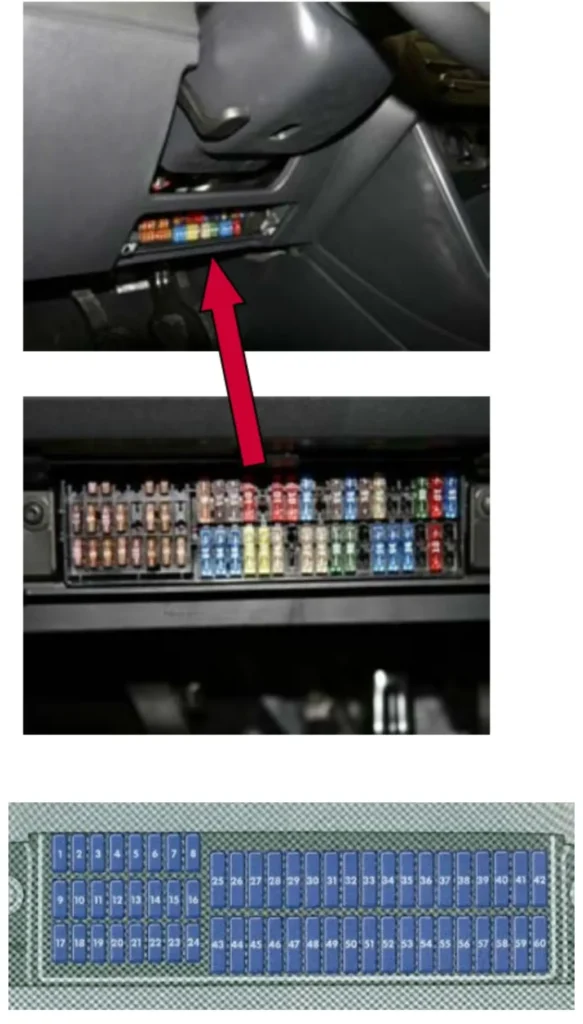

Блок запобіжників

Він знаходиться в салоні під кермовою рейкою, за захисною кришкою.

Позначення

1	Не використовується
2	10А Блок підрульових перемикачів, Електродвигун очищувача заднього скла, Насос омивачів вітрового та заднього скла
3	5/7,5А Реле паливного насоса, Блок керування двигуна, Вимикач запалювання та стартера
4	2/7,5А Блок підкермових перемикачів, Блок керування багатофункціонального кермового колеса
5	Не використовується
6	5А Блок керування комбінації приладів
7	5/15А Регулятор коректора фар, Ліхтар підсвічування номерного знака, Регулятор яскравості підсвічування вимикачів та комбінації приладів
8	10А Форсунки
9	5/7,5А Блок керування ABS, Клавіша відключення ASR та ESP, Блок підрульових перемикачів, Клавіша індикатора тиску в шинах
10	5/7,5А Датчик швидкості руху, Блок керування бортової мережі, Магнітола
11	5/10А Регулятор коректора фар, Блок підкермових перемикачів, Блок керування комбінації приладів
12	5/7,5 Регулятор положення зовнішніх дзеркал, Зовнішні дзеркала
13	10/15А Блок керування АКП, Багатофункціональний перемикач, Селектор АКП
14	5/15А Блок керування подушок безпеки, Контрольна лампа вимк. подушки безпеки ПП
15	Не використовується
16	5/10А Блок управління паркувального помічника
17	10А Нагрівальний елемент лямбда-зонда, Електромагнітний клапан 1 адсорбера, Насос омивачів вітрового та заднього скла
18	5/7,5А Блок управління комбінації приладів, Лампа правого протитуманного ліхтаря
19	5/7,5А Реле габаритних вогнів, Головний пристрій, Вимикач запалювання та стартера
20	5/10А Блок керування комбінації приладів, Блок підрульових перемикачів, Головне реле
21	10/15А Блок управління бортовою мережею – плафони підсвічування
22	5/10А Діагностичний роз’єм, Блок керування кліматичної установки, Блок керування Climatronic, Електромагніт блокування вилучення ключа із замку запалювання, Датчик дощу та освітленості, Реле габаритних вогнів, Реле обігріву зовнішніх дзеркал
23	7,5/10А Блок керування бортової мережі, Блок керування двигуна, Блок керування АКП, Селектор АКП, Датчик дощу
24	15А Нагрівальний елемент зовнішніх дзеркал Реле обігріву зовнішнього дзеркала
25	5/15А Датчик високого тиску, Реле кліматичної установки, Блок керування кліматичної установки, Діагностичний роз’єм, Електрохромне внутрішнє дзеркало, Блок керування Climatronic
26	5/7,5/20А Блок керування підсилювача рульового керування, Витратомір повітря, Реле кліматичної установки
27	5/15А Вимикач ліхтарів заднього ходу
28	15А Лямбда-зонд, Форсунки циліндра, Блок управління свічок розжарювання
29	10/15/20А Регулятор тиску та дозування палива, Котушки запалювання
30	10А Насос 2 циркуляції охолоджувальної рідини, Перемикаючий клапан радіатора системи рециркуляції ОГ, Електромагнітний клапан обмеження тиску наддуву
31	10/15А Реле подачі палива по напірній магістралі, Блок керування свічок розжарювання, Форсунки циліндра, Котушки запалювання
32	30А Блок керування двигуна
33	5/10А Вимикач педалі зчеплення, Вимикач стоп-сигналів, Блок управління вентилятора радіатора, Реле кліматичної установки
34	7,5А Лампа правої фари далекого світла, Лампа лівої фари далекого світла, Блок керування комбінації приладів
35	10А Блок керування двигуна
36	15/20А Паливний насос, що підкачує, Реле подачі палива по напірній магістралі, Реле паливного насоса
37	25A Блок керування підігрівом сидіння
38	7,5/30А Лампа лівої фари далекого світла, Блок керування комбінації приладів, Блок керування АКП
39	10/15А Лампа правої фари ближнього світла
40	30А Перемикач припливного вентилятора, Блок керування припливного вентилятора
41	10A Електродвигун очищувача заднього скла
42	15/20А Прикурювач
43	15/20А Блок управління бортовою мережею, Лампи поворотів, Стоп сигналів
44	5/10А Сирена сигналізації Датчик охоронної сигналізації
45	15/30А Головний пристрій Блок управління мультимедійної системи
46	20/30А Звуковий сигнал, Омивачі фар
47	20/30А Електродвигун склоочисника
48	25/30А Центральний замок, Електродвигун замикання лючка горловини паливного бака
49	5/15А Лампи заднього ходу
50	25/30А Блок керування дверима водія, Вимикач переднього лівого склопідйомника
51	25/30А Блок керування дверей переднього пасажира, Вимикач склопідйомника на двері переднього пасажира
52	30А Блок управління задніми дверима та склопідйомниками
53	30А Нагрівальний елемент заднього скла
54	15/20А Протитуманні фари
55	15А Котушки запалювання
56	15A Лампи системи освітлення у денний час
57	5/7,5А Лампа переднього лівого габаритного вогню, Задній ліхтар, лівий
58	5/7,5А Лампа переднього правого габаритного вогню, Задній ліхтар, правий, Вакуумний насос підсилювача гальм
59	10/15А Лампа лівої фари ближнього світла
60	15А ДХО, Аудіосистема

За прикурювач відповідає запобіжник номер 42 на 15 чи 20А.

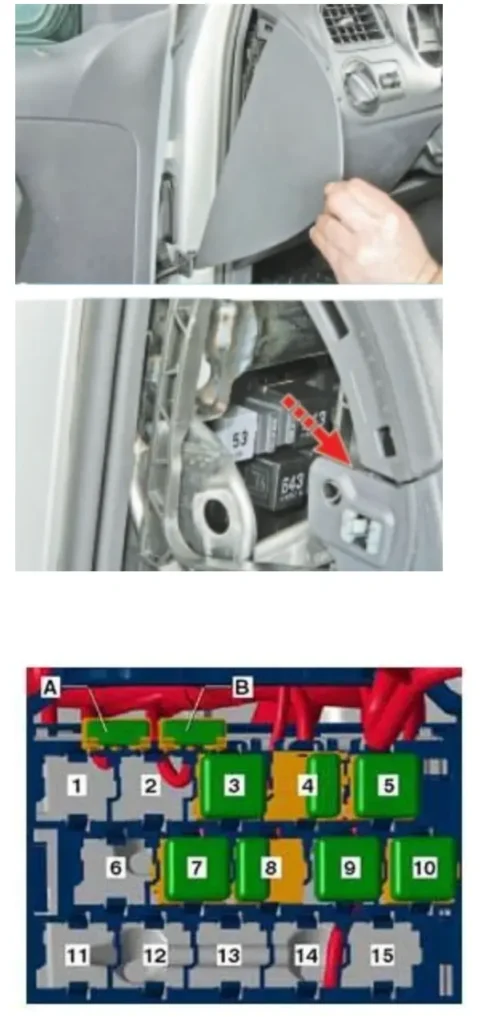

Блок реле

Цей блок розташований під панеллю приладів з боку водія.

Позначення

1	Не використовується
2	Не використовується
3	Не використовується
4	Реле ближнього світла (ліворуч, з серпня 2010 року)Реле паливного насоса (ліворуч, з листопада 2010 року)Реле подачі палива по напірній магістралі (праворуч)Не використовується (з серпня 2012 року)
5	Реле електроживлення кл. 30 (з дизельним двигуном)Головне реле (з бензиновим двигуном)
6	Реле габаритних вогнів (праворуч)Реле ближнього світла (ліворуч, з листопада 2010 року)Реле блокування стартера (з травня 2015 року)
7	Реле паливного насоса (з серпня 2010 року)Реле кліматичної установки (з листопада 2010 року)Не використовується (з серпня 2011 року)Реле обігріву зовнішніх дзеркал (з травня 2015 року)
8	Реле блокування стартераРеле габаритних вогнів (ліворуч, з серпня 2012 року)Реле ближнього світла (праворуч, з серпня 2012 року)
9	Реле кліматичної установки (до листопада 2010 року, до серпня 2012 року)Не використовується (з листопада 2010 року до серпня 2011 року)
10	Реле розвантаження контакту X
11	Не використовується
12	Не використовується
13	Реле паливного насоса (ліворуч, з серпня 2012 року)
14	Не використовується
15	Реле кліматичної установки (з серпня 2012 року)

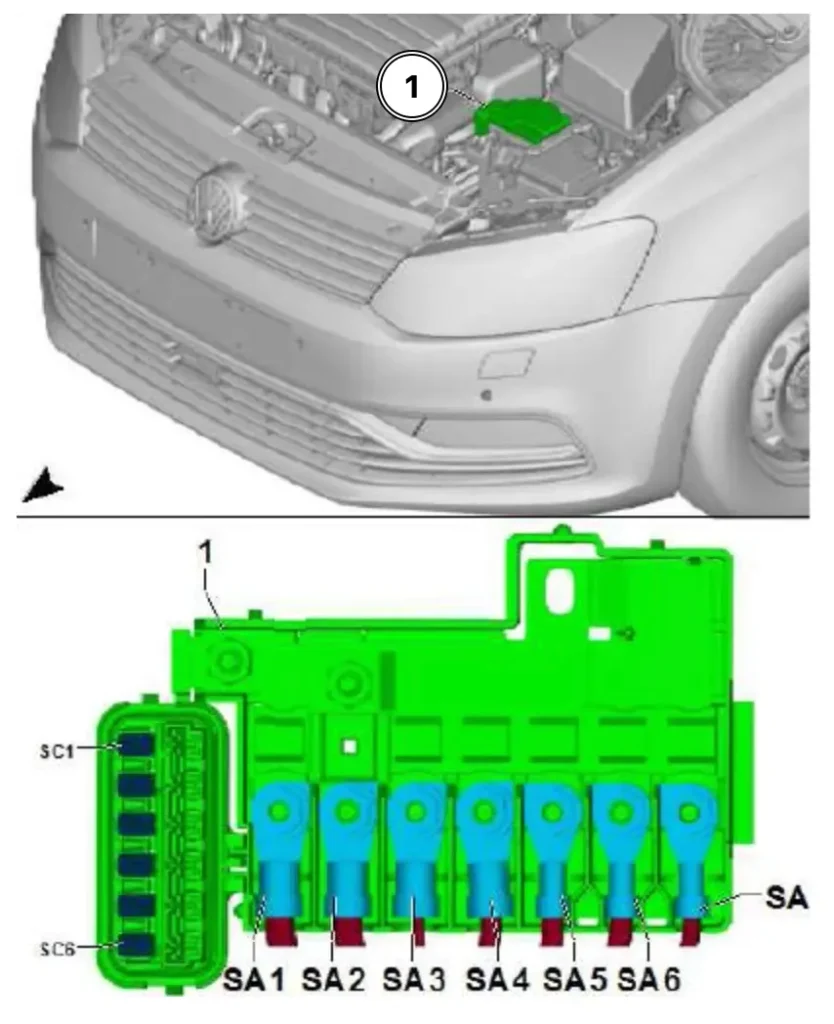

Блок під капотом

Знаходиться у кришці акумуляторної батареї.

Позначення

SA1	150А Генератор
SA2	Не використовується
SA3	110А Вимикач запалювання та стартера, Перемикач освітлення, Блок підрульових перемикачів, Реле розвантаження контакту, Реле паливного насоса, Реле ближнього світла, Запобіжник 20 в блоці запобіжників, Реле габаритних вогнів, Реле живлення кл. 30, Запобіжник 3.
SA4	50А Блок керування підсилювача рульового керування
SA5	40А Блок керування AB
SA6	40А Блок керування вентилятора радіатора, Вентилятор радіатора
SA7	50А Блок управління свічок розжарювання
SC1	25А Блок керування ABS
SC2	30А Блок управління вентилятора радіатора, Вентилятор радіатора, Термовимикач вентилятора радіатора
SC3	Не використовується
SC4	10А Блок керування ABS
SC5	5/10А Блок управління бортовою мережею
SC6	25А Блок управління АКП
