Схеми запобіжників і реле Volkswagen Polo Sedan

Volkswagen Polo Sedan перебував у виробництві з 2010 по 2014 рік включно. У 2015 році модель пройшла процедуру рестайлінгу, за результатами якої оновлена версія випускалася у 2016, 2017, 2018, 2019 та 2020 роках. У деяких країнах модель відома як Volkswagen Polo Vento. У представленій публікації наведено схеми блоків із детальним описом призначення запобіжників і реле Фольксваген Поло Седан, фотографії та точне розташування всіх вузлів. Запобіжник прикурювача виокремлено в окрему позицію.

Зауважимо, що призначення запобіжників у блоках може відрізнятися від наведеного та залежить від року випуску й рівня комплектації вашого автомобіля — Trendline, Comfortline та інших. У разі виникнення труднощів рекомендуємо звернутися до найближчого офіційного дилера.

Платформа, на якій побудований цей седан, вирізняється підвищеною жорсткістю кузова та посиленою підвіскою («пакет для поганих доріг»), що робить його одним із найвитриваліших автомобілів у своєму класі.

Блоки в салоні

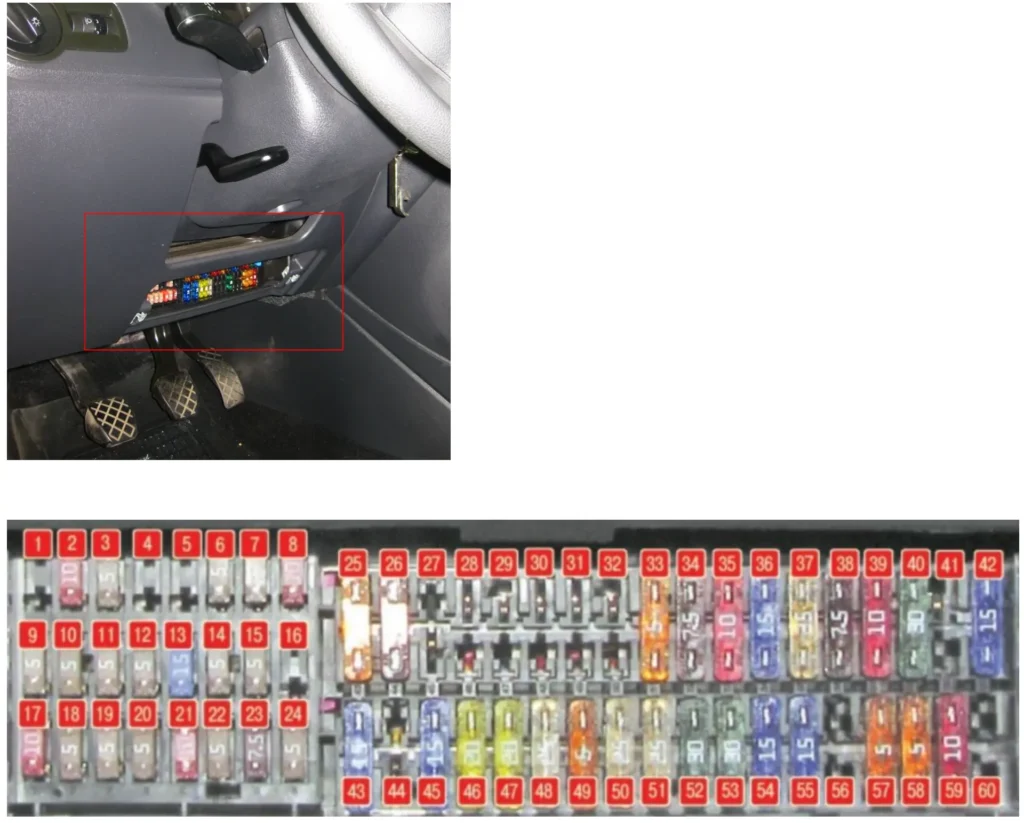

Блок запобіжників

Він знаходиться під кермовим стовпчиком, за захисною кришкою.

На правому кермі автомобіля ця панель дзеркальна.

Загальний опис запобіжників

1	Резерв
2	10/15А Підрульові перемикачі, насос омивача вітрового скла, Електродвигун очищувача заднього скла
3	5/7,5А Реле паливного насоса, блок керування двигуном
4	7,5А Підрульові перемикачі
5	Резерв
6	5А Блок керування комбінації приладів
7	5/15А Регулятор напряму пучків світла фар, ліхтарі підсвічування номерного знака
8	10А Форсунки або резерв
9	5/7,5А Блок керування ABS, вимикач ASR/ESP
10	5/7,5А Головний пристрій Датчик швидкості автомобіля, селектор автоматичної коробки передач, блок управління електропакетом, вимикач запалювання
11	5А Регулятор напряму пучків світла фар, мотор-редуктори в блок-фарах
12	5А Джойстик регулювання дзеркал заднього виду
13	15А Блок управління автоматичної коробки передач, багатофункціональний перемикач автоматичної коробки передач, селектор автоматичної коробки передач
14	5/10А Блок керування подушками безпеки
15	5А Елементи обігріву жиклерів омивача вітрового скла
16	5/10А Блок керування парктроніка
17	10/15А Прогрів лямбда-зондів та клану системи уловлювання парів палива
18	5/7,5А Блок керування комбінації приладів, лампа протитуманного світла у лівому задньому ліхтарі
19	5/7,5А Реле стоянкових вогнів, головний пристрій звуковідтворення, блок керування електропакетом, вимикач запалювання та стартера
20	5/10А Блок управління комбінації приладів, підрульові перемикачі
21	10/15А Блок керування електропакетом, лампи спрямованого світла, плафон освітлення салону із затримкою вимикання, плафон освітлення багажника
22	5/10А Діагностичний роз’єм, блок керування кондиціонером, блок керування клімат-контролем, електромагніт блокування ключа у вимикачі запалювання
23	7,5/10А Блок керування електропакетом, блок керування двигуна, блок керування автоматичної коробки передач, перемикач автоматичної коробки передач (ручний режим)
24	5А Блок керування електропакетом, елементи обігріву зовнішніх дзеркал
25	5/7,5А Датчик тиску холодоагенту, реле компресора кондиціонера, блок керування вентилятора системи охолодження, блок керування кондиціонером, діагностичний роз’єм, блок керування опаленням та вентиляцією, Діагностичний роз’єм
26	7,5/10А Блок керування підсилювача рульового керування
27	5/15А Вимикач лампи світла заднього ходу у правому задньому ліхтарі
28	10А Лямбда-зонд
29	20А Котушки запалювання
30	15А Електромагнітний клапан адсорбера, насос ОЖ, Перемикаючий клапан радіатора системи рециркуляції ОГ
31	10А Форсунки циліндра
32	10А Паливний насос, 30А Блок керування двигуна
33	5А Датчик положення педалі зчеплення, вимикач сигналів гальмування 10А Блок керування вентилятора радіатора
34	7,5А Права блок – фара (дальнє світло)20А Далеке світло
35	10А Блок керування двигуна
36	10/15А Паливний насос або форсунки 20А Реле подачі палива по напірній магістралі
37	25А Регулятор підігріву сидіння водія, регулятор підігріву сидіння переднього пасажира, блок управління підігріву передніх сидінь
38	7,5А Ліва блок – фара (дальнє світло), блок керування комбінації приладів 30А Блок керування АКП
39	10/15А Права блок-фара (ближнє світло)
40	30А Перемикач вентилятора обігрівача, блок управління вентилятора обігрівача
41	15А Електродвигун очищувача заднього скла
42	15/20А Запобіжник прикурювача
43	15/20А Блок керування електропакету, лампи покажчиків повороту, лампи сигналів гальмування
44	15А Ультразвуковий датчик охоронної сигналізації, сирена охоронної сигналізації
45	15/30А Блок управління навігаційною системою, головний пристрій звуковідтворення, блок управління мультимедійною системою
46	20/30А Блок керування електропакетом (звуковий сигнал)
47	20/30А Блок керування електропакетом (електродвигун склоочисників)
48	25А/30А Центральний замок, Привод замку дверей багажного відсіку, Електропривод лючка горловини паливного бака
49	5/15А Лампа світла заднього ходу
50	25/30А Блок керування дверима водія
51	25/30А Блок керування дверей переднього пасажира
52	30А Блок управління лівих задніх дверей, блок управління правих задніх дверей
53	30А Обігрів заднього скла
54	15А Протитуманні фари
55	15А Котушки запалювання
56	40А Реле обігріву вітрового скла
57	5/7,5А Лампи габаритного світла в лівій блок-фарі та лівому задньому ліхтарі
58	5/7,5А Лампи габаритного світла у правій блок-фарі та правому задньому ліхтарі
59	10/15А Ліва блок – фара (ближнє світло)
60	15А ДХО

За прикурювач відповідає запобіжник номер 42 на 15 чи 20А.

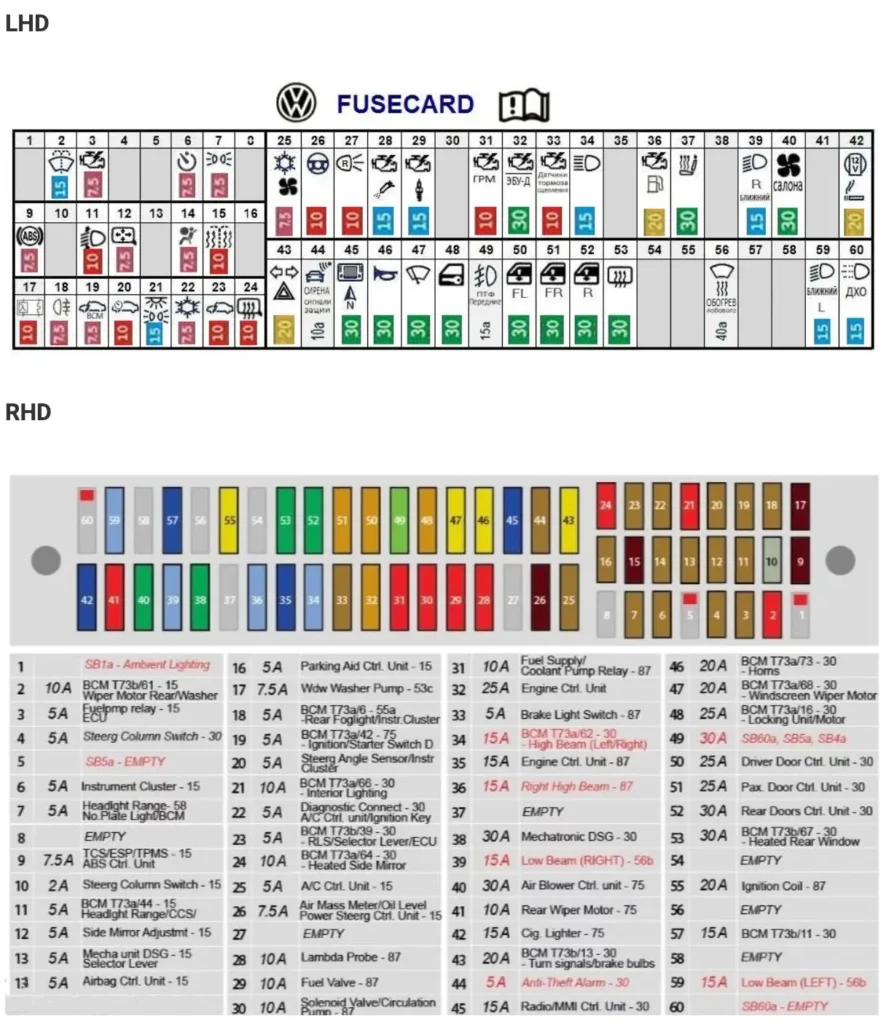

Позначення у вигляді таблиці

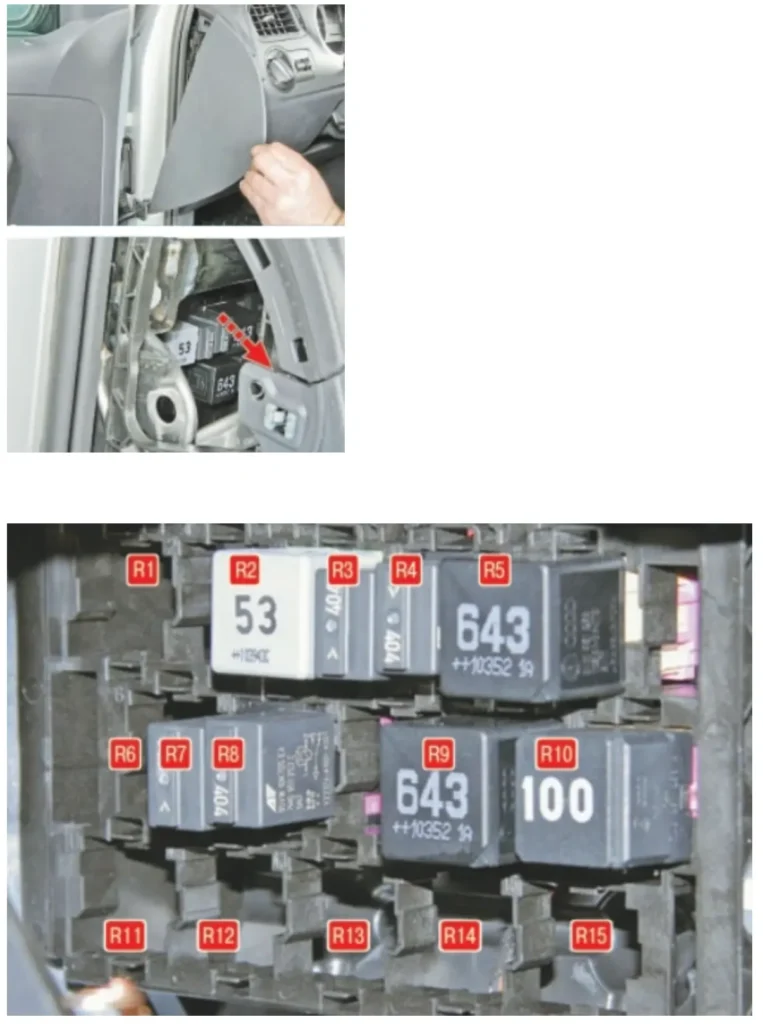

Блок реле

Більшість ланцюгів живлення електроустаткування автомобіля захищена плавкими запобіжниками. Потужні споживачі струму підключені через реле. Основний блок реле знаходиться під панеллю приладів зліва (з боку водія).

Розшифровка

• R1 – резерв;
• R2 – реле обігріву вітрового скла (залежно від комплектації);
• R3 – реле блокування стартера;
• R4 – реле подачі палива по напірній магістралі;
• R5 – реле електроживлення;
• R6 – резерв;
• R7 – реле передніх габаритних вогнів;
• R8 – реле паливного насосу;
• R9 – реле кліматичної установки;
• R10 – реле контакту “Х”;
• R11 – R15 – резерв.

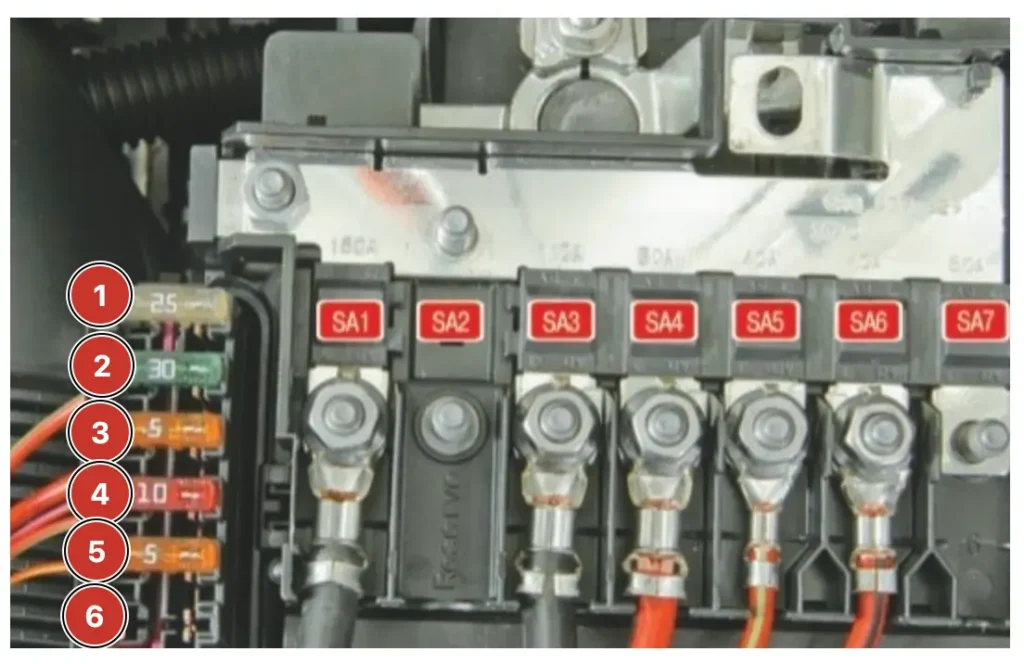

Блок під капотом

Монтажний блок запобіжників та плавких вставок встановлений на пластмасовому утримувачі над акумуляторною батареєю у моторному відсіку.

Опис

1	25А Блок керування ABS
2	30А Блок управління електродвигуном вентилятора системи охолодження, електродвигун вентилятора системи охолодження
3	5А Блок керування електродвигуном вентилятора системи охолодження
4	10А Блок керування ABS
5	5А Блок керування електропакетом
6	Резерв
SA1	150/175А Генератор
SA2	Резерв
SA3	110А Вимикач запалювання, перемикач освітлення, підрульові перемикачі, реле розвантаження контактів вимикача запалення, реле паливного насоса, реле подачі палива при відкриванні дверей водія, реле ближнього світла фар, ланцюги запобіжників 4, 20, 56, реле стоянкових 0
SA4	50А Блок керування підсилювача рульового керування
SA5	40А Блок керування ABS
SA6	40А Блок керування вентилятора системи охолодження
SA7	Резерв
