Схеми запобіжників і реле Volkswagen Pointer

Volkswagen Pointer випускався у двох поколіннях, починаючи з 1994 року, та здобув популярність на різних глобальних ринках як маневрений міський автомобіль. В Україні цю модель частіше зустрічають на вторинному ринку, де цінують її простоту та надійність. У нашій публікації ми підготували детальний опис блоків запобіжників і реле Фольксваген Пойнтер зі схемами та фотоприкладами, а також окремо виділили запобіжник, що відповідає за роботу прикурювача.

Зверніть увагу: кількість та розташування елементів у блоках можуть відрізнятися залежно від року випуску та конкретної комплектації автомобіля.

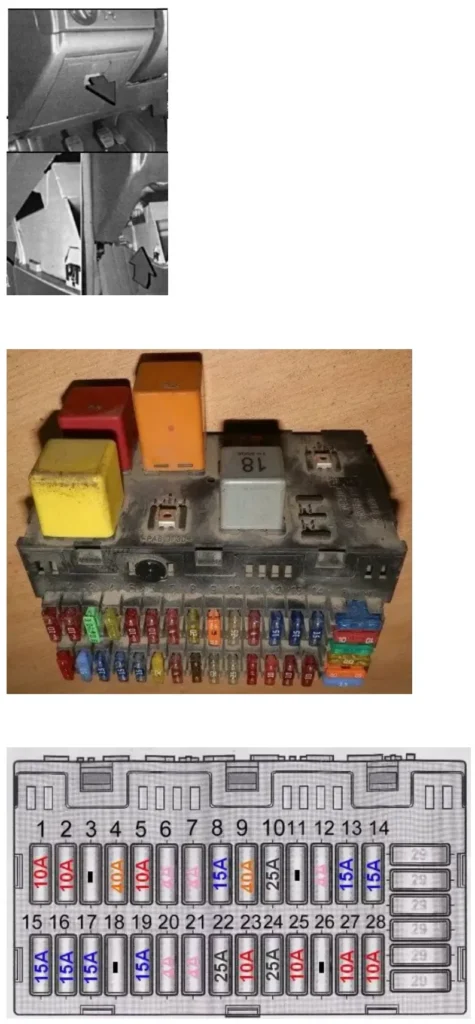

Основний блок запобіжників та реле

Він знаходиться під панеллю приладів, за ящиком рукавички. Для доступу до блоку, треба зняти сам ящик (див. малюнок).

Опис

1	Звуковий сигнал
2	Лівий коректор нахилу фар
3	Система ABS
4	Вентилятор радіатора першої стадії
5	Правий коректор нахилу фар
6	Годинник, Освітлення багажного відділення, Внутрішнє освітлення
7	Праві стоянкові вогні
8	Вогні гальмові, Аварійна світлова сигналізація, Світловий сигнал
9	Вентилятор радіатора другої стадії
10	Кондиціонер
11	Резерв
12	Центральний замок, Система охоронної сирени
13	Система упорскування
14	Паливний насос
15	Праве дальнє світло, Контрольна лампа
16	Ліве дальнє світло
17	Передній склоочисник та омивач вітрового скла, склоомивач заднього скла
18	Протитуманні фари
19	Дванадцятивольтова штепсельна розетка
20	Ліві стоянкові вогні
21	Ящик для рукавичок, Попільничка, Прикурювач, Ліхтар освітлення номерного знака, Задні протитуманні фари, Вогні стоянки
22	Обігрів заднього скла
23	Склоочисник заднього скла
24	Вентиляційна система
25	Прикурювач, попереджувальний сигнал про використання ременів безпеки
26	Регулювання зовнішніх дзеркал
27	Покажчики поворотів, Контрольні лампи покажчиків поворотів, Попереджувальні вогні, Резервний запас палива, Покажчик температури охолоджувальної рідини
28	Ліхтарі заднього ходу
29	Запасні запобіжники

За прикурювач відповідають запобіжник номер 21 чи 25.

У цій коробці (з верхом) є основна секція з реле.

Призначення реле

1. Реле переднього склоочисника
2. Реле покажчика поворотів та аварійної сигналізації
3. Pеле для а/м з очищувачем або омивачем заднього скла
4. Реле протитуманних фар
5. Реле відключення обігріву заднього скла
6. Функція X (зарезервована позиція)
7. Реле сигналу
8. Термозапобіжник для склопідйомників з електроприводом
9. центральний замок
10. Реле кондиціонера
11. Реле коректора фар

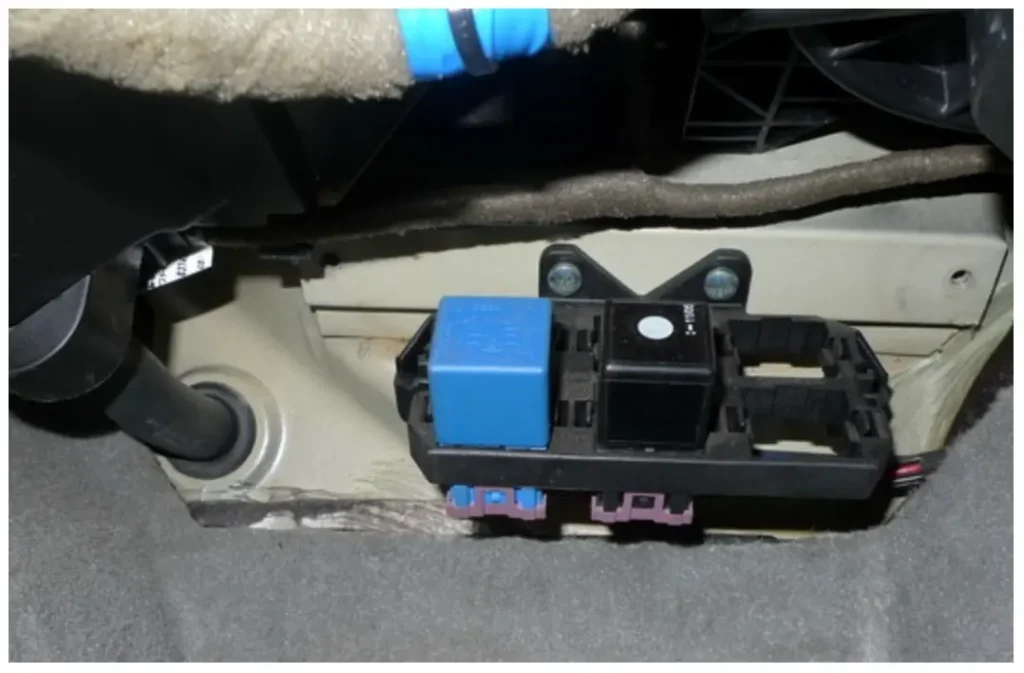

Додатковий блок реле

Він знаходиться за обшивкою, в ногах переднього пасажира.

Тут можуть бути такі елементи: реле системи впорскування, реле паливного насоса, реле високої потужності.

На деяких моделях автомобілів ще кілька додаткових запобіжників знаходяться у моторному відсіку, наприклад, на акумуляторній батареї.

Докладніші відомості про електросхему Volkswagen Pointer ви знайдете в офіційному керівництві: завантажити.
