Схеми запобіжників і реле Volkswagen Lupo

Volkswagen Lupo, що випускався у період з 1998 по 2006 рік, є компактним міським автомобілем, відомим своєю паливною економічністю. У цій статті представлено повну технічну інформацію про електрообладнання Фольксваген Лупо: опис призначення запобіжників та реле, схеми монтажних блоків, а також фотографії для полегшення їх пошуку. Окремо виділено запобіжник, що забезпечує роботу прикурювача.

Модель Lupo також отримала «заряджену» версію GTI з 1,6-літровим двигуном, яка завдяки малій вазі автомобіля перетворила цей звичайний міський хетчбек на справжній «драйвовий» болід, здатний конкурувати з потужнішими авто.

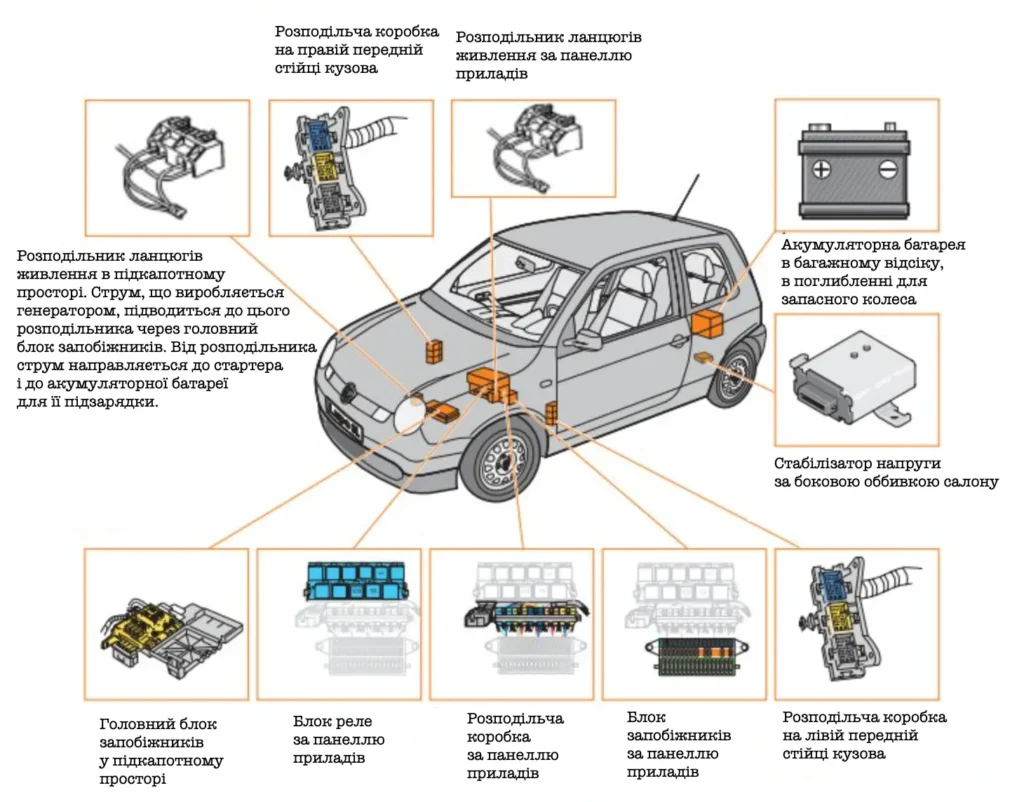

Загальне розташування блоків керування

Блоки в салоні

Блок запобіжників

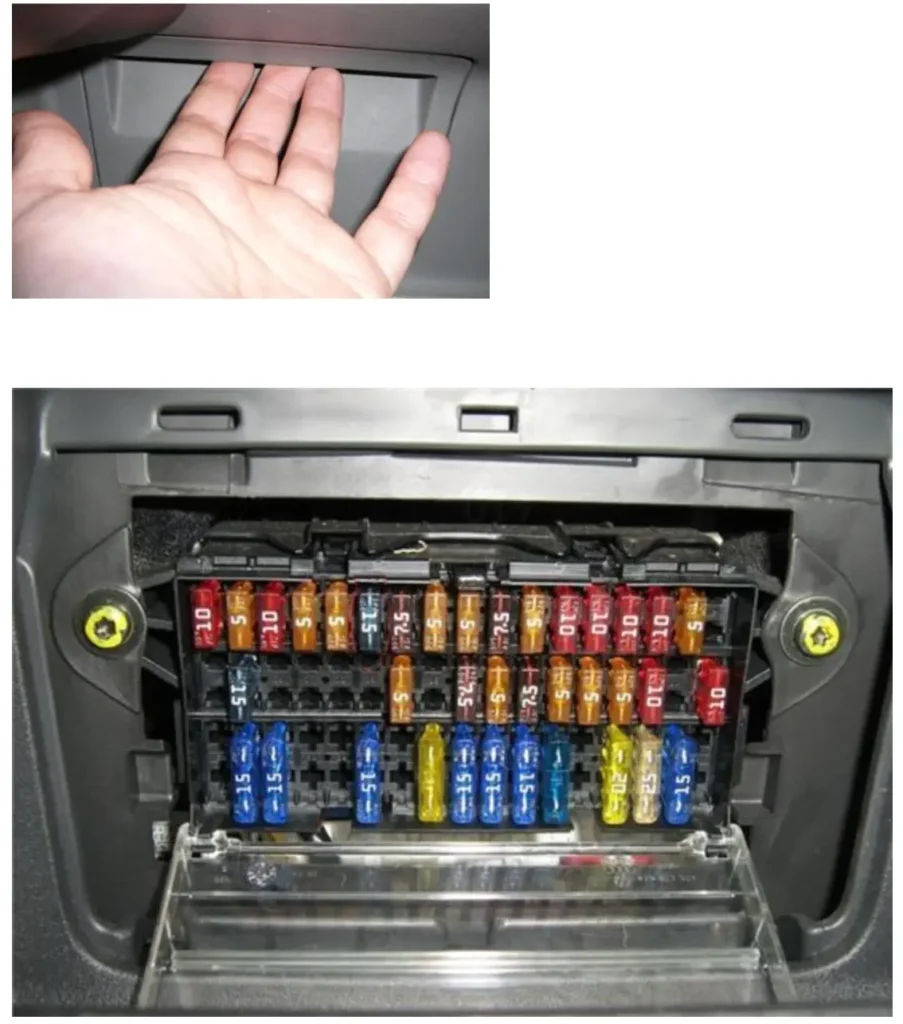

Він знаходиться з лівого боку панелі приладів, під кермом за захисною кришкою. Для доступу потягніть на себе за спеціальне поглиблення.

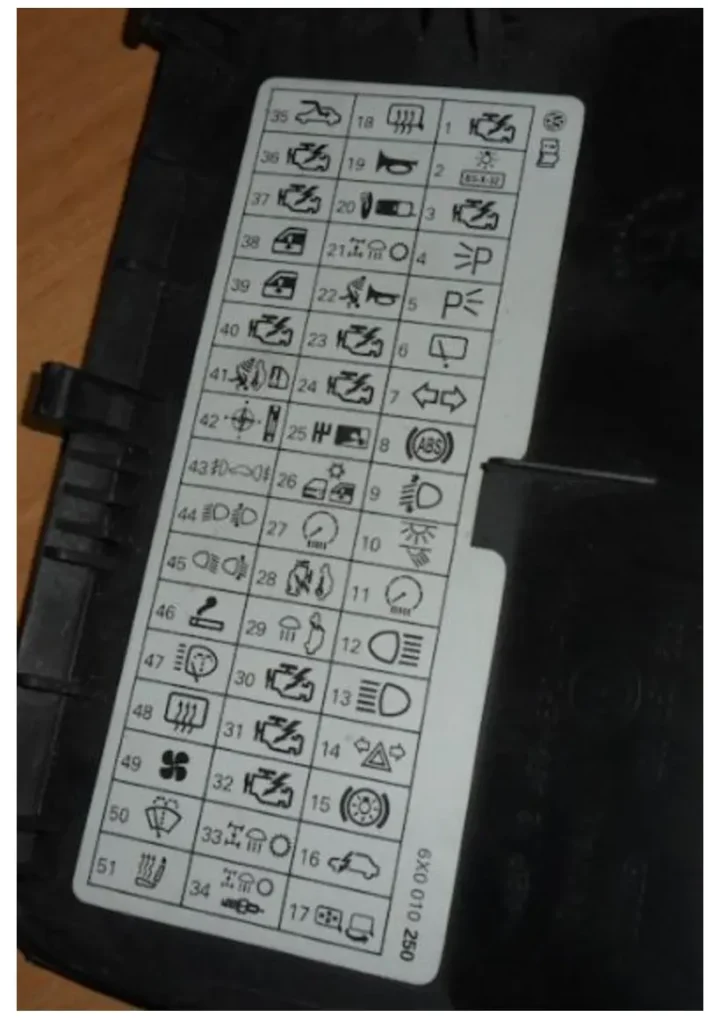

Актуальне призначення запобіжників та реле залежить від комплектації та року випуску. Звіряйте позначення із актуальною схемою на звороті захисної кришки.

Опис

1	10А Підігрів лямбда-зонд
2	5А Освітлення номерного знака
3	10А Форсунки упорскування
4	5А Габаритне освітлення зліва
5	5А Габаритне освітлення праворуч
6	15А Склоочисник заднього скла
7	7,5А Покажчики повороту
8	5А Антиблокувальна система гальм (АВS) з електронною системою підтримки стабілізації
9	5А Регулювання нахилу фар
10	5А Внутрішнє освітлення салону
11	5А Напруги живлення для системи самодіагностики
12	10А Далеке світло правої фари
13	10А Далеке світло лівої фари
14	10А Аварійна сигналізація, протиугінна сигналізація
15	10А Сигнали гальмування
16	5А Зуммер, що нагадує про вкл. габаритному освітленні та радіоприймачі
17	5А Система складання дзеркал заднього виду
18	5А Підігрів дзеркал
19	10А Двотональний звуковий сигнал, обігрів жиклерів склоомивача
20	10А СД-чейнджер, мобільний телефон
21	5А Автоматична КПП
22	15А Сирена протиугінної сигналізації
23	5А Клапан почала упорскування палива, клапан дросельної заслінки, реле свічок розжарювання
24	5А Вимикач на педалі зчеплення, блок управління системи безпосереднього впорскування дизельного палива
25	5А Селектор автоматичної КПП
26	5А Система циркуляції повітря
27	5А Панель приладів
28	5А Датчик спідометра, іммобілайзера
29	7,5А Світло заднього ходу
30	5А Клапан системи рециркуляції відпрацьованих газів, електромагніт ємності з активованим вугіллям
31	10А Блок управління системою упорскування топ.шва
32	5А Блок управління системою упорскування Палива
33	10А Блок управління автоматичною КПП
34	10В Система запалювання, датчик спідометра
35	25А Привід скляного люка у даху
36	15А Блок управління системою упорскування палива
37	15А Блок управління системою упорскування палива
38	25А Електричний скло-підйомник у двері водія
39	15А Електричний скло-підйомник у двері переднього пасажира
40	15А Паливний насос
41	15А Блок керування центральним замком
42	15А Радіоприймач, навігаційна система
43	15А Протитуманне освітлення (спереду та ззаду)
44	15А Ближнє світло лівої фари
45	15А Ближнє світло правої фари
46	15А Прикурювач
47	20А Система відчищення фар
48	20А Обігрів заднього скла
49	25А Вентилятор подачі зовнішнього повітря
50	15А Склоочисник
51	15А Підігрів сидіння

За прикурювач відповідає запобіжник номер 46 на 15А.

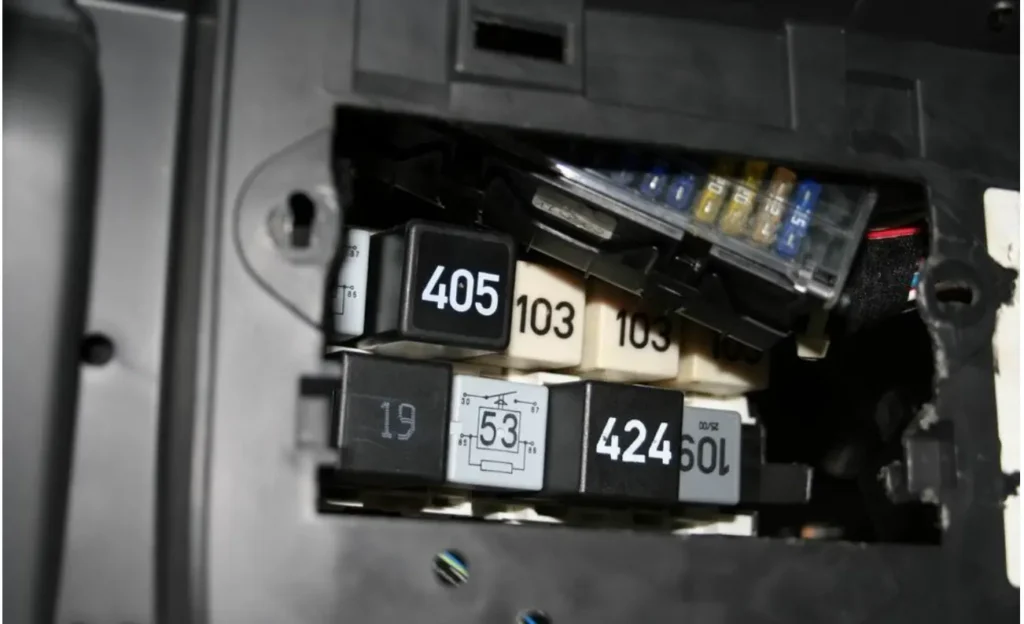

Блок реле

Розташований за блоком із запобіжниками.

Блок під капотом

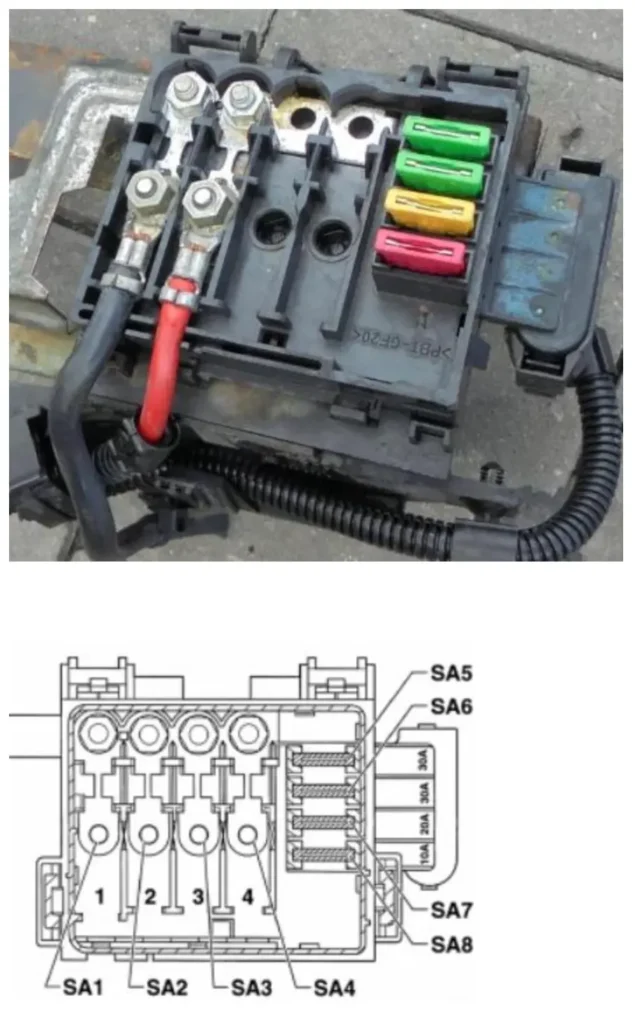

Головний блок знаходиться на кришці акумуляторної батареї і складається з плавких вставок високої потужності та запобіжників.

Розшифровка

1. 110А – Генератор
2. 80А – Плата з реле
3. 50А – Свічки розжарювання двигуна
4. 30/50А – Кондиціонер / Система охолодження
5. 30А – АБС
6. 30А – АБС
7. 20А – Охолодження радіатора
8. 10А – Кондиціонер

Для отримання додаткових відомостей про електричні схеми, а також технічне обслуговування та ремонт автомобіля Volkswagen Lupo, ви можете скористатися цим посібником: завантажити.
