Схеми запобіжників і реле Volkswagen New Beetle (A4)

Volkswagen New Beetle (A4) вироблявся у кузовах хетчбек та кабріолет упродовж 1998–2008 років і за цей час отримав оновлений дизайн. Важливо не плутати цей автомобіль із класичним «Жуком»: New Beetle має передньомоторне компонування, що зумовлює принципово іншу схему електрообладнання. У нашій статті ви знайдете докладний опис блоків запобіжників та реле для Фольксваген Нью Бітл, а також ідентифікацію запобіжника прикурювача.

New Beetle був побудований на платформі Golf 4, що зробило його набагато комфортнішим і безпечнішим для повсякденної їзди порівняно з оригінальним прототипом середини XX століття.

Зверніть увагу, що конфігурація може змінюватися залежно від року випуску та комплектації.

Блоки під капотом

Блок із реле

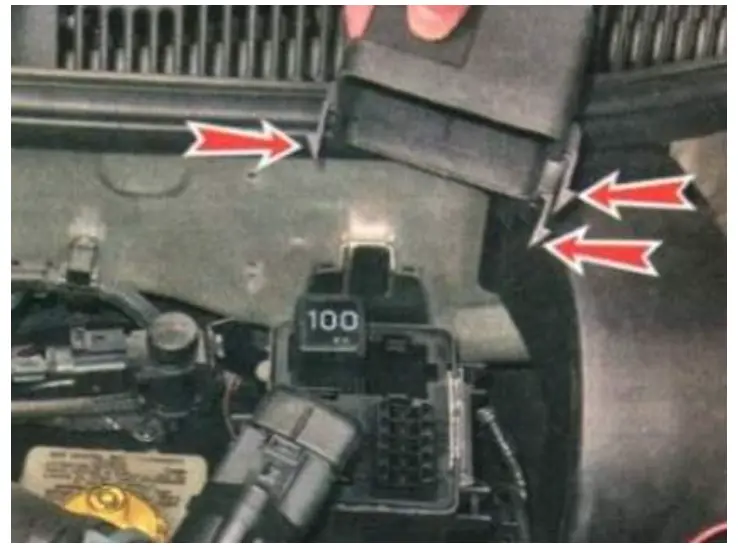

Додатковий блок реле перебуває під капотом на перегородці.

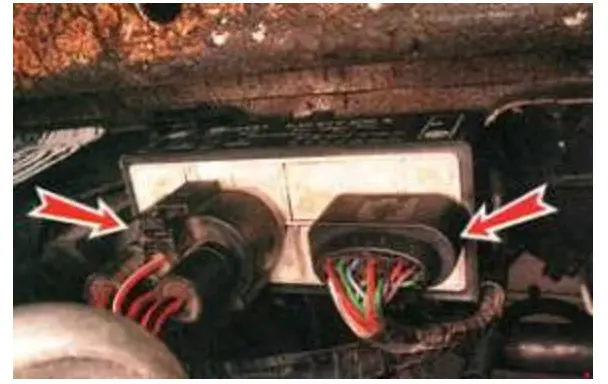

Там можуть розташовуватися наступні реле: включення насоса вторинного повітря або свічки розжарювання.Покажчик поворотів і реле сигналізації вбудовані в сам перемикач сигналізації.А блок управління електровентиляторами системи охолодження встановлений на лівому лонжероні під акумулятором.

Блок на кришці АКБ

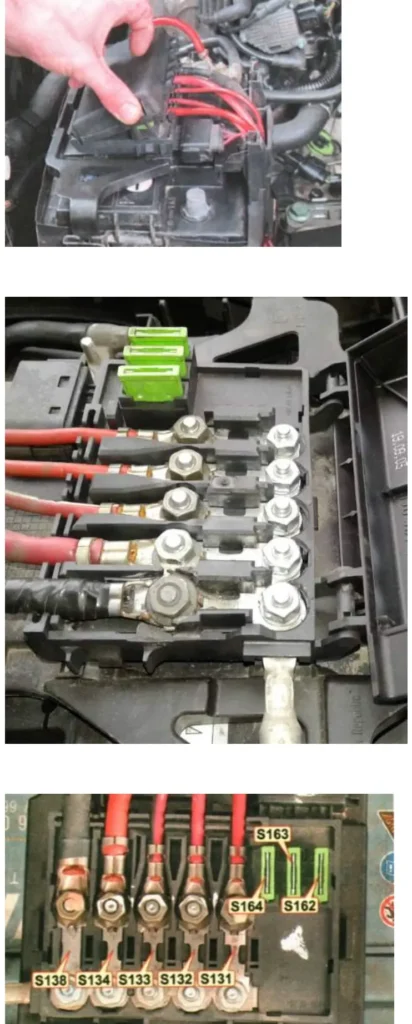

Він знаходиться на кришці акумуляторної батареї. Складається з відділу запобіжників та плавких вставок високої потужності.

Позначення

S131	50А Насос вторинного повітря
S132	50А Система керування двигуна
S133	40/50А Електродвигун вентилятора системи охолодження двигуна
S134	110А Електроустаткування
S138	110/150А Висновок «В+» генератора
S162	30А АБС
S163	30А АБС
S164	30А Електродвигун вентилятора системи охолодження двигуна

Блоки в салоні

Блок запобіжників

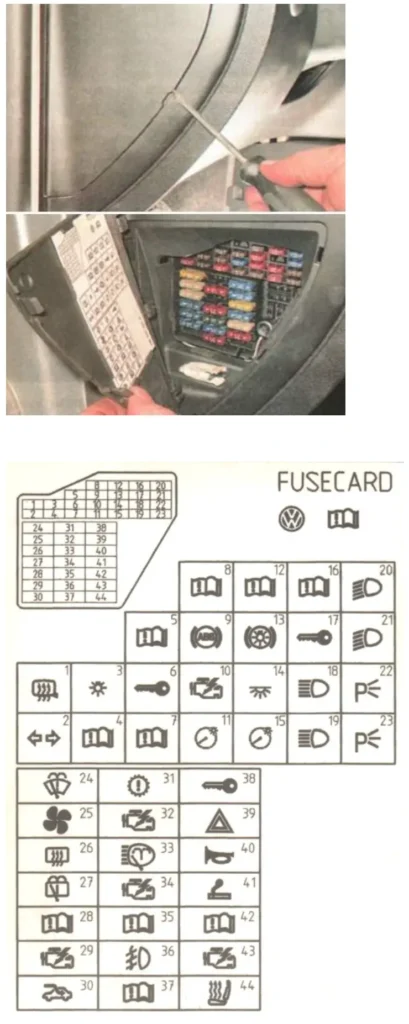

Він знаходиться в торці панелі приладів зліва і закритий захисною кришкою. З протилежного боку, якої має бути інструкція з актуальним призначенням запобіжників.

Опис

F1	10А Лампа освітлення речового ящика, електрообігрів дзеркал
F2	10А Покажчики повороту, аварійна сигналізація, електрокоректор світла Фар
F3	5А Реле протитуманних фар, регулятор освітлення
F4	5А Лампи ліхтарів освітлення номерного знака
f5	7,5А Кондиціонер, система керування двигуном, електропривод дзеркал, обігрів сидінь
F6	5А Центральне блокування замків та електричні склопідйомники
f7	10А Лампи світла заднього ходу
F9	5А АБС, система стабілізації руху, система керування тяговою силою
F10	15А Електронний блок керування (ЕБУ)
F11	5А Щиток приладів
F12	7,5А Живлення діагностичного приладу
F13	10А Лампи сигналів гальмування
F14	10А Лампи освітлення салону
F15	5А Щиток приладів, система стабілізації руху
F18	10А Права фара (дальнє світло)
F19	10А Ліва фара (дальнє світло)
F20	15А Права фара (ближнє світло), права фара (газорозрядна лампа), керування світлом фар з газорозрядними лампами
F21	15А Ліва фара (ближнє світло), ліва фара (газорозрядна лампа)
F22	5А Лампа габаритною світла (права фара)
F23	5А Лампа габаритного світла (ліва фара)
F24	20А Електродвигун очищувача вітрового скла, електродвигун склоомивача
F25	25А Електровентилятор обігрівача, кондиціонер
F26	25А Електрообігрів заднього скла
F27	15А Електродвигун очищувача скла дверей багажного відділення
F28	15А Паливний насос
F29	15А Електронний блок керування, запалювання
F31	20А Автоматична коробка передач
f32	10А Форсунки
f34	10А Система керування двигуном
F35	30А Гніздо 12 В
F36	15А Протитуманні фари
F37	10А Автомагнітола, система «комфорт», центральне блокування, електричні склопідйомники
F38	15А Лампа освітлення багажника, центральне блокування, кришка лючка горловини паливного бака
F39	15А Аварійна сигналізація
F40	20А Звуковий сигнал
F41	15А Запобіжник прикурювача
F42	15А Автомагнітола
f43	10А Система керування двигуном
F44	15А Обігрів сидінь

За прикурювач відповідає запобіжник номер 41 на 30А.

Блок реле

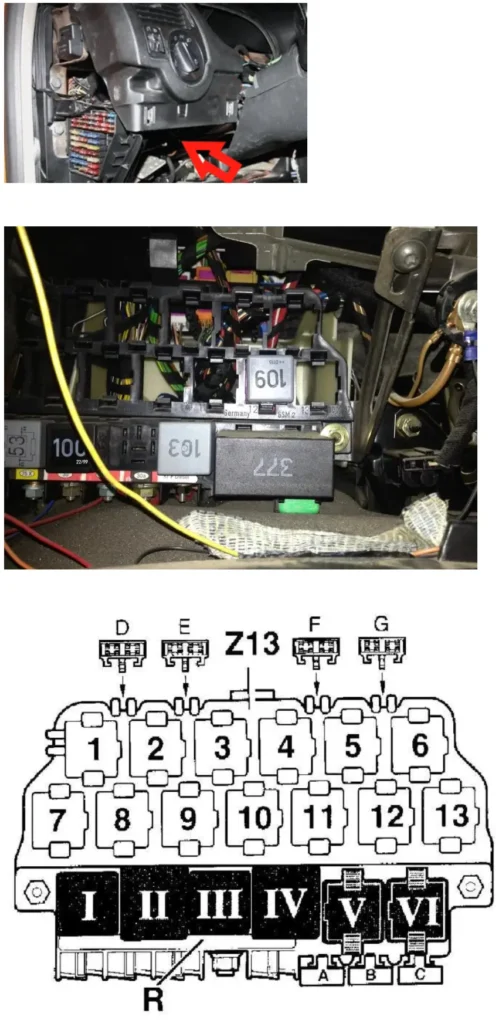

Основний блок із реле знаходиться під самою панеллю, з боку водія.

Розшифровка

Блок R

• I Реле звукового сигналу — Реле 53
• II Проміжне реле контакту Х – Реле 100
• III Вільне
• IV Реле паливного насосу. Реле свічок розжарювання – Реле 409/167/103
• V Реле склоочисників – Реле 603, 377, 389, 192
• VI Вільне
• А Запобіжник для електричного регулювання сидіння
• В вільне
• З Запобіжник для електричних склопідйомників, центрального замку та зовнішніх дзеркал заднього виду, що обігріваються.

Блок Z13

1. Реле протитуманних фар – Реле 53
2. Реле дистанційного розблокування задніх дверей
3. Реле блокування стартера
4. Вільне
5. Вільне
6. Реле розподільне для радіо/телефону — Реле 147
7. Реле електронного контролю частоти обертання (EPS)
8. Реле зовнішнього освітлення
9. Реле паливного насоса (Syncro-дизель) та блок управління сигналізації – ТАКСІ
10. Блок управління сигналізації – ТАКСІ
11. Реле блокування стартера та заднього ходу – Реле 175
12. Реле подачі напруги на клему 30
13. Реле вентилятора радіатора (кондиціонер)

Плавкі запобіжники на блоці Z13

• D Вільне
• Е Задній склопідйомник
• F Миготливий світлосигнальний пристрій для попереджувальної сигналізації крадіжки
• G Рупор для попереджувальної сигналізації крадіжки
