Схеми запобіжників і реле Volkswagen Scirocco

Спортивний компактний хетчбек Volkswagen Scirocco змінив три покоління з 1974 року, але особливу популярність у водіїв здобула третя генерація (2008–2017 рр.). У нашій публікації зібрано актуальні схеми та розшифровку блоків запобіжників і реле, актуальні для Фольксваген Сирокко III.

Зверніть увагу: залежно від року випуску та рівня оснащення вашого автомобіля, розташування чи номінали елементів у блоках можуть дещо відрізнятися.

Між зняттям з виробництва другого покоління у 1992 році та прем’єрою третього у 2008 році минуло аж 16 років, протягом яких сегмент доступних спортивних купе від Volkswagen залишався вакантним.

Блоки в салоні

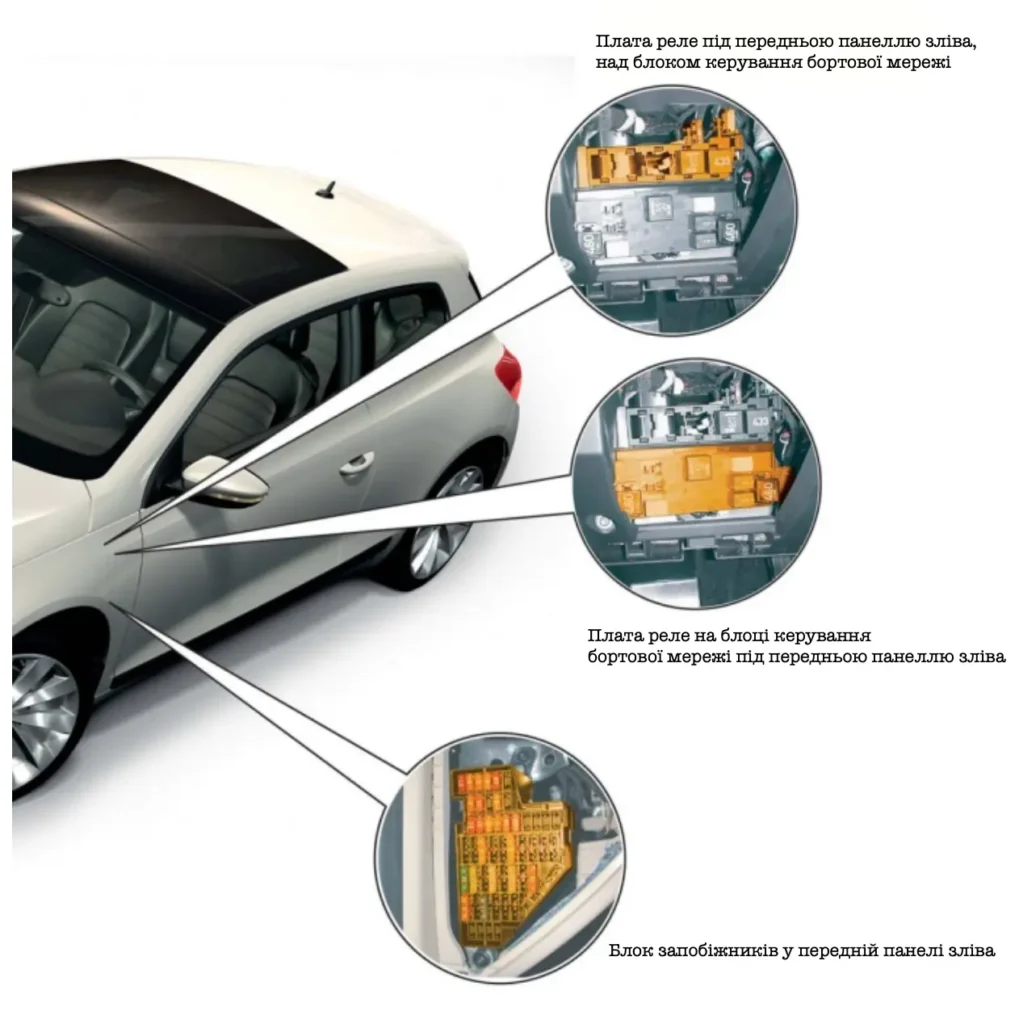

Схема розташування блоків

Блок запобіжників

Знаходиться у торці панелі за захисною кришкою.

Споживач	Номер (струм в Амперах)
АБС	2 (10), 4 (5)
Сенсор нахилу	17 (5)
Подушки безпеки	3 (5)
Вимикач сигналів гальмування	2 (10)
Система регулювання депфірмування	35 (20)
ESP	2 (10), 4 (5)
Склопідйомники передні	23 (30)
Вентилятор	22 (40), 40 (40)
Обігрівач заднього скла	25 (25)
Задній склоочисник	41 (15)
Система охорони салону	17 (5)
Комбінація приборів	2 (10)
Паливний насос	27 (15)
Поперековий підпір	34 (15)
Коректор фар	1 (10)
Люк	33 (30)
Датчик дощу	13 (10)
Форсунки склоомивача	4 (5)
Очищувач фар	36 (20)
Обігрів сидінь	37 (30)
Прикурювач та розетки	42 (20)
центральний замок	12 (10)

За прикурювач відповідає запобіжник номер 42 на 20А.

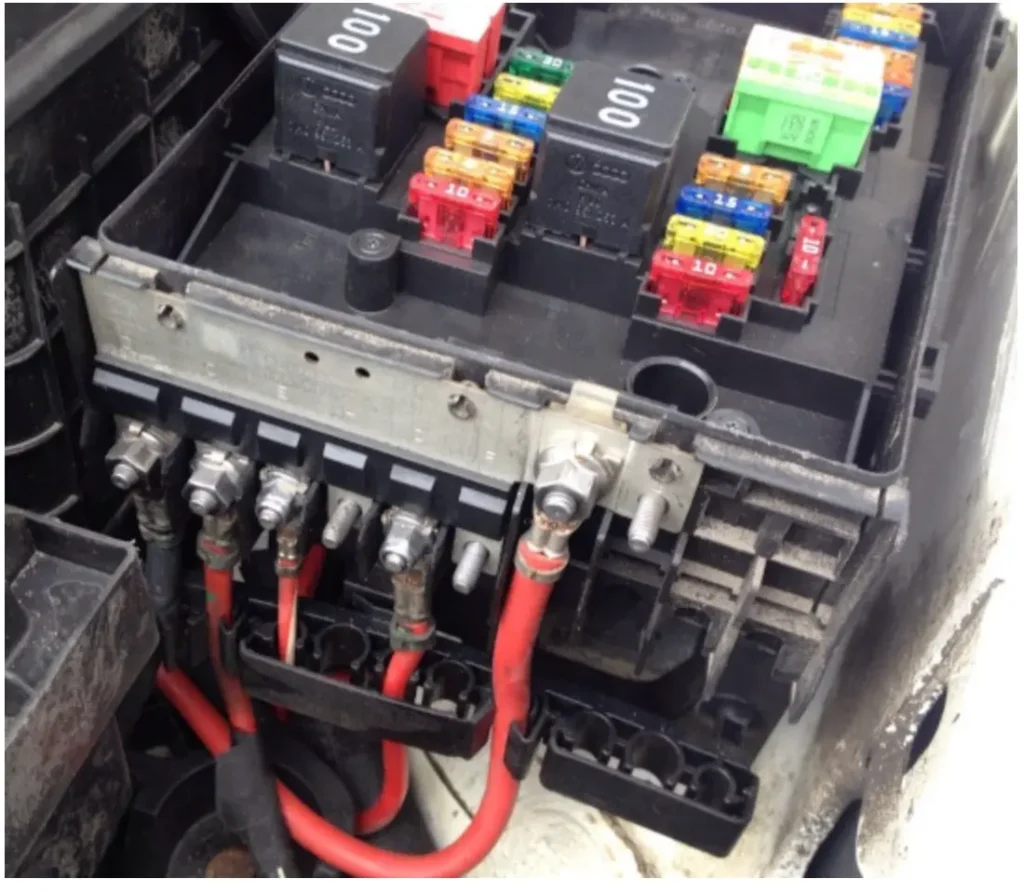

Блоки під капотом

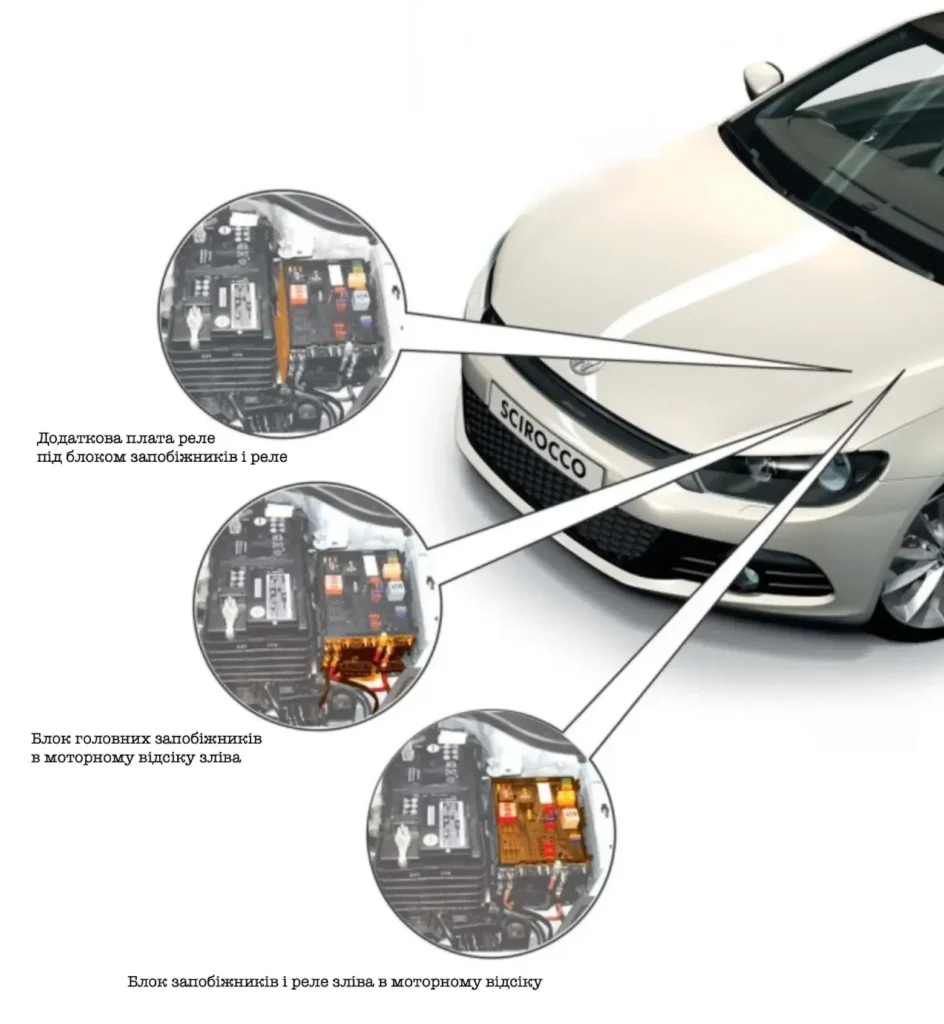

Схема розташування блоків

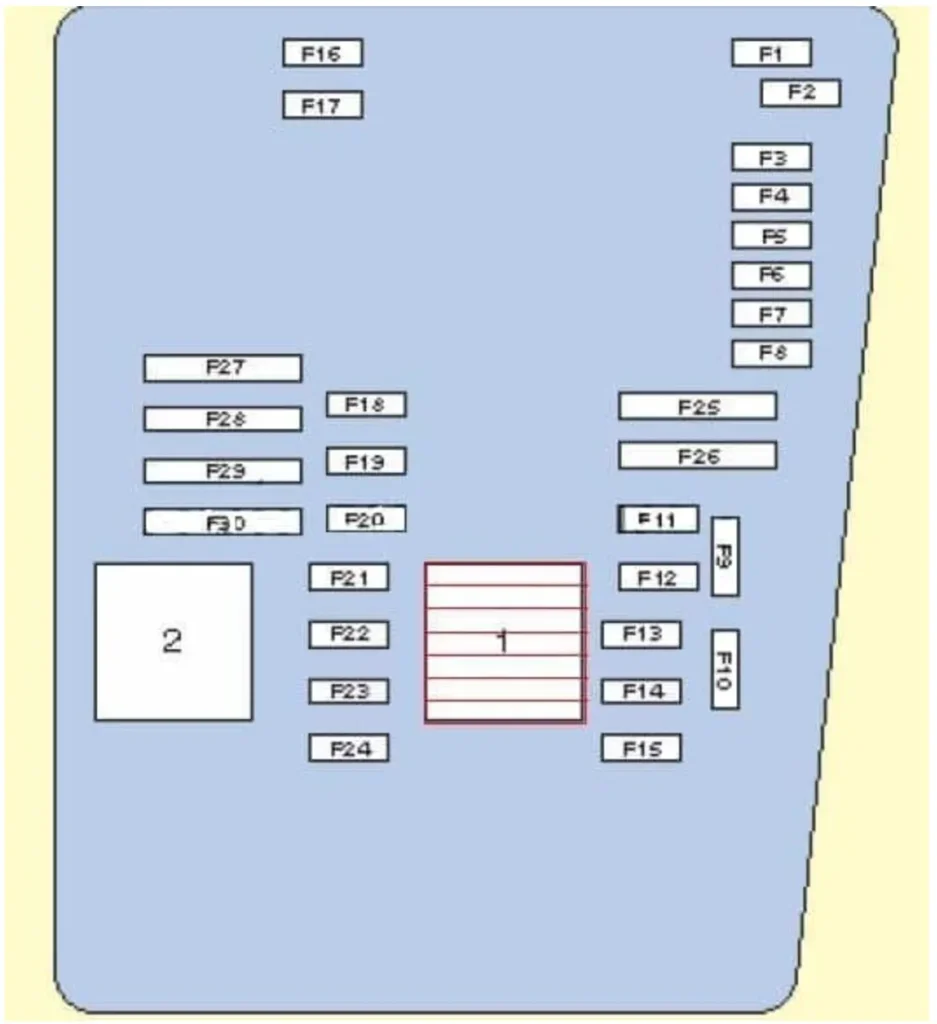

Варіант 1

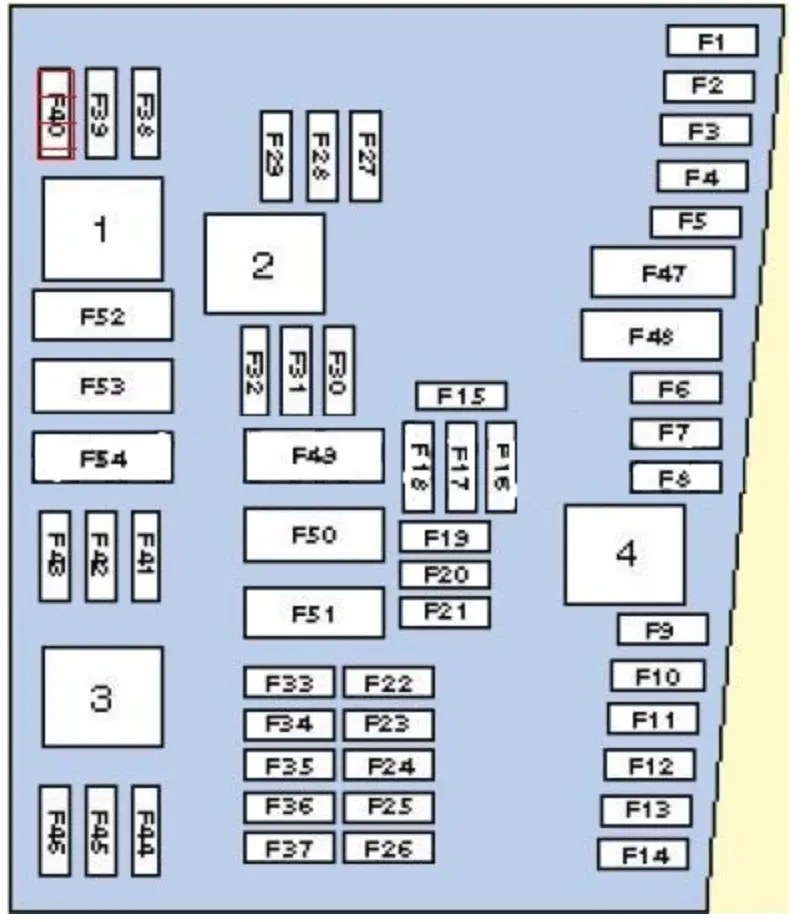

Варіант 2

Позначення окремих елементів

Споживач	Номер (струм в Амперах)
АБС	4 (30), 25 (30)
Фари ліві	26 (30)
Фари праві	16 (30)
ESP	4 (30), 25 (30)
Склоочисники лобового скла	19 (30)
Звуковий сигнал	17 (15)
Вентилятор радіатора	24 (10)
Магнітолу	8 (15)
Аудіосистема	18 (30)
Телефон	9 (15)
